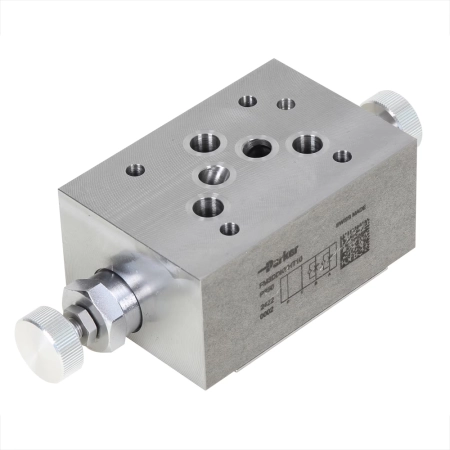

Zawór dławiąco-zwrotny FM4 - dławienie na dopływie, imbus (NG16, CETOP 07) FM4DDFVHT

Zawór dławiąco-zwrotny FM4DDFVHT z serii FM firmy Parker to zawór w wykonaniu sandwich, przeznaczony do montażu w standardowych układach płytowych (stack). Seria FM obejmuje podwójne zawory dławiąco-zwrotne, w których dławik i zawór zwrotny znajdują się w przyłączach A i B. Jest to prosta konfiguracja układów i bardzo dobry stosunek ceny do możliwości.

Ten wariant ma wielkość NG16 (CETOP 07 / NFPA D07) i pracuje jako dławik wlotowy (meter-in). Dławienie reguluje się ręcznie, kluczem imbusowym (gniazdo sześciokątne). Korpus jest stalowy, a uszczelnienia wykonano z FPM. Zawór wytrzymuje ciśnienie robocze do 350 bar i przepływ do 200 l/min. Ciśnienie otwarcia zaworu zwrotnego wynosi 0,3 bar. Dopuszczalna temperatura pracy mieści się w zakresie od -20 °C do 60 °C, a masa zaworu to 5,4 kg.

Zawory dławiąco-zwrotne tej serii można też wykorzystać do wpływania na czas przełączania rozdzielaczy sterowanych pilotowo. W takim zastosowaniu montuje się je między stopniem sterującym a stopniem głównym rozdzielacza.

Zastosowanie

Zawór jest przeznaczony dla sektora przemysłowego i obrabiarek oraz do ogólnych zastosowań hydraulicznych.

Zalety

• Kompaktowa, sprawdzona konstrukcja, która zapewnia niezawodną pracę w konwencjonalnych układach płytowych
• Duże zawory zwrotne obejściowe, które pozwalają na wysoki przepływ (do 200 l/min) przy niskim spadku ciśnienia
• Wysokie ciśnienie robocze do 350 bar
• Niskie ciśnienie otwarcia zaworu zwrotnego - 0,3 bar
• Montaż w dowolnej pozycji
• Bardzo dobry stosunek ceny do możliwości
