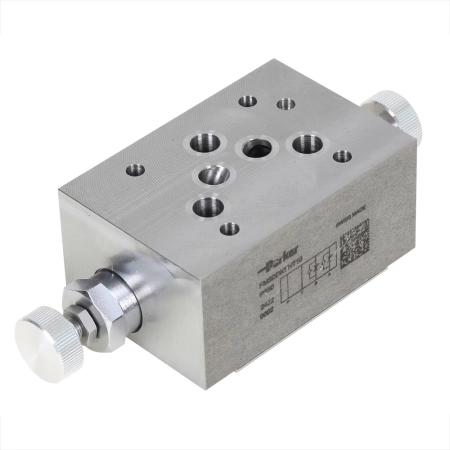

Zawór dławiąco-zwrotny FM4 - dławienie na odpływie, imbus (NG16, CETOP 07) FM4DDTVHT

Zawór dławiąco-zwrotny FM4DDTVHT z serii Parker FM to podwójny zawór dławiąco-zwrotny w wykonaniu warstwowym (płytowym), w wielkości NG16 (CETOP 07 / NFPA D07). Elementy dławiące i zwrotne znajdują się w przyłączach A i B, a konstrukcja ułatwia budowę klasycznych układów stosów zaworowych. Seria FM należy do pełnej oferty zaworów warstwowych Parker i zapewnia duży przepływ przy niewielkim spadku ciśnienia.

Ten wariant to wersja z dławieniem na wyjściu (meter-out), ze standardowym typem iglicy i ręczną regulacją za pomocą klucza imbusowego (łeb z gniazdem sześciokątnym). Zawór ma korpus stalowy i uszczelnienia z FPM. Maksymalne ciśnienie robocze wynosi 350 bar, maksymalny przepływ 200 l/min, a ciśnienie otwarcia zaworów zwrotnych 0,3 bar. Zakres temperatur pracy to od -20 °C do 60 °C, masa zaworu 5,4 kg, a pozycja montażowa jest dowolna.

Zawór dławiąco-zwrotny można również wykorzystać do wpływania na czas przełączania rozdzielaczy sterowanych pilotem. W takim układzie montuje się go między stopniem pilotującym (CETOP 03, NG06) a stopniem głównym (od CETOP 05, NG10 do CETOP 10, NG32).

Zastosowanie

Zawór przeznaczony jest dla rynków przemysłowego oraz obrabiarek. Nadaje się do ogólnych zastosowań hydraulicznych i do budowy klasycznych układów stosów zaworowych.

Zalety

• Kompaktowa, sprawdzona konstrukcja, która zapewnia niezawodną pracę w klasycznych układach stosów zaworowych
• Duże zawory zwrotne obejściowe, dzięki którym możliwy jest duży przepływ (do 200 l/min) przy małym spadku ciśnienia
• Wysokie ciśnienie robocze do 350 bar
• Niskie ciśnienie otwarcia zaworów zwrotnych: 0,3 bar
• Montaż w dowolnej pozycji oraz łatwa konfiguracja stosów zaworowych
• Bardzo dobry stosunek ceny do możliwości
• Krótki czas dostawy producenta, bez potrzeby magazynowania
