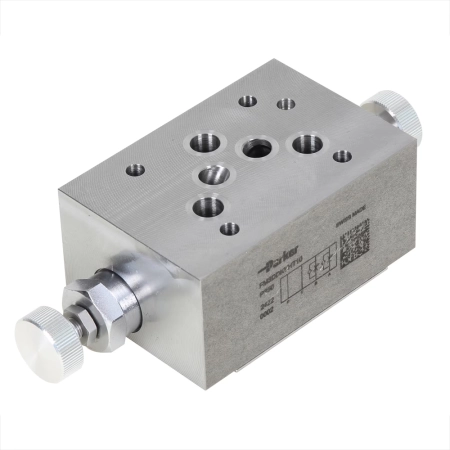

Zawór dławiąco-zwrotny FM2 - dławienie na dopływie lub odpływie, imbus (NG06, CETOP 03) FM2DDSVHT

Zawór dławiąco-zwrotny Parker FM2DDSVHT z serii FM to zawór w wykonaniu płytowym (warstwowym) w wielkości NG06 (CETOP 03 / NFPA D03). Przeznaczony jest do dławienia przepływu w przewodach A i B, a jego duże zawory zwrotne obejściowe zapewniają wysoki przepływ przy niskim spadku ciśnienia. Dzięki temu nadaje się do precyzyjnych i energooszczędnych procesów.

Zawór ma stalowy korpus, uszczelnienia z FPM i standardową igłę dławiącą regulowaną kluczem imbusowym (gniazdo sześciokątne). Maksymalne ciśnienie robocze wynosi 350 bar, maksymalny przepływ 80 l/min, a ciśnienie otwarcia zaworu zwrotnego 0,5 bar. Zakres temperatur pracy to od -20 °C do 70 °C. Pozycja montażowa jest dowolna.

Dławienie można stosować jako dławienie na wlocie lub na wylocie, zmieniając pozycję montażu zaworu. Zawór można też zamontować między stopniem sterującym (CETOP 03, NG06) a stopniem głównym (CETOP 05, NG10 do CETOP 10, NG32) rozdzielaczy sterowanych pilotowo, aby wpływać na czas ich przełączania.

Zastosowanie

Zawory serii FM są przeznaczone dla rynków przemysłowego i obrabiarek. Nadają się do ogólnych zastosowań hydraulicznych oraz do układów hydrauliki obrabiarek, w tym do konwencjonalnych układów w zabudowie warstwowej.

Zalety

• Zwarta, sprawdzona konstrukcja, która zapewnia niezawodną pracę w konwencjonalnych układach warstwowych
• Duże zawory zwrotne obejściowe - wysoki przepływ (do 80 l/min) przy niskim spadku ciśnienia
• Dławienie na wlocie lub na wylocie zależnie od pozycji montażu
• Możliwość wpływania na czas przełączania rozdzielaczy sterowanych pilotowo
• Wysokie ciśnienie robocze do 350 bar
• Bardzo dobry stosunek ceny do możliwości
