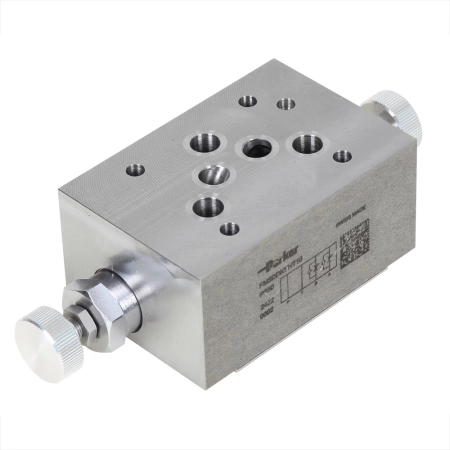

Zawór dławiąco-zwrotny FM2 - dławienie na dopływie lub odpływie, imbus, powłoka ZnNi (NG06, CETOP 03) FM2DDSVHT1P

Podwójny zawór dławiąco-zwrotny Parker FM2 (FM2DDSVHT1P) w wykonaniu płytowym typu sandwich, w wielkości NG06 (CETOP 03 / NFPA D03). Zawory dławiące i zwrotne znajdują się w przyłączach A i B, a duże zawory zwrotne obejściowe zapewniają wysoki przepływ przy niewielkim spadku ciśnienia. Dzięki temu zawór sprawdza się w precyzyjnych i energooszczędnych procesach.

Zawór jest wyposażony w standardową igłę dławiącą z regulacją przez gniazdo sześciokątne. Seria FM oferuje dwa typy konstrukcji igły (FM2 i FM3), co pozwala dobrać charakterystykę dławienia do aplikacji. Wersje FM2 i FM3 mogą pracować jako dławik wlotowy lub wylotowy, w zależności od pozycji montażu.

Maksymalne ciśnienie robocze wynosi 350 bar, maksymalny przepływ 80 l/min, a ciśnienie otwarcia zaworu zwrotnego 0,5 bar. Korpus ze stali z powłoką ZnNi i uszczelnienia z materiału FPM pracują w zakresie temperatur od -20 do 70 °C. Masa zaworu to 1,3 kg, a pozycja montażowa jest dowolna.

Zawór dławiąco-zwrotny można też zastosować do wpływania na czas przełączania sterowanych pilotem rozdzielaczy. W takim układzie montuje się go między stopniem sterującym (CETOP 03, NG06) a stopniem głównym (od CETOP 05, NG10 do CETOP 10, NG32).

Zastosowanie

Rynek: przemysł oraz obrabiarki. Zawór nadaje się do ogólnych zastosowań hydraulicznych i do konwencjonalnych układów w zabudowie sandwich.

Zalety

• Zwarta, sprawdzona konstrukcja zapewniająca niezawodną pracę w układach płytowych
• Duże zawory zwrotne obejściowe - wysoki przepływ (do 80 l/min) przy niskim spadku ciśnienia
• Wersja z igłą standardową i regulacją przez gniazdo sześciokątne
• Praca jako dławik wlotowy lub wylotowy zależnie od pozycji montażu
• Wysokie ciśnienie robocze - do 350 bar
• Korpus stalowy z powłoką ZnNi i uszczelnienia FPM
• Dowolna pozycja montażowa
• Bardzo dobry stosunek ceny do możliwości
