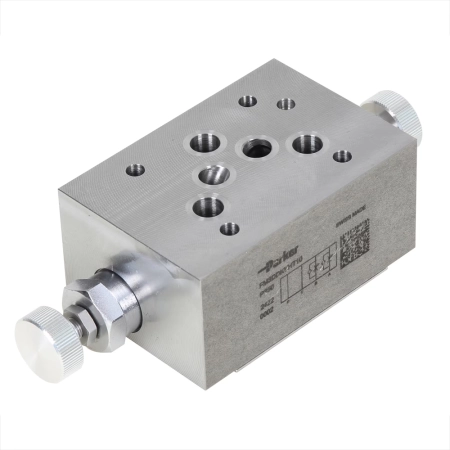

Zawór dławiąco-zwrotny FM3 - dławienie na dopływie lub odpływie, imbus (NG10, CETOP 05) FM3DDSVHT

Podwójny zawór dławiąco-zwrotny Parker FM3DDSVHT z serii FM w wykonaniu sandwich, w wielkości NG10 (CETOP 05 / NFPA D05). Zawór dławiący i zwrotny znajdują się w przyłączach A i B, co pozwala łatwo konfigurować standardowe układy płytowe. Wersja z igłą standardową i regulacją kluczem imbusowym (sześciokąt wewnętrzny).

Zawór może pracować jako dławik na wlocie lub wylocie (meter-in / meter-out) - wystarczy zmienić położenie montażowe. Duże zawory zwrotne obejściowe zapewniają wysoki przepływ przy niskim spadku ciśnienia. Maksymalne ciśnienie robocze wynosi 350 bar, maksymalny przepływ 80 l/min, a ciśnienie otwarcia zaworu zwrotnego 0,5 bar.

Korpus wykonany jest ze stali (bez powłoki), uszczelnienia z FPM. Zakres temperatur pracy to od -20 °C do 70 °C, masa zaworu 2,9 kg. Pozycja montażowa jest dowolna. Zawory serii FM mogą być również stosowane do wpływania na czas przełączania rozdzielaczy sterowanych pilotowo - w takim przypadku montuje się je między stopniem sterującym a głównym.

Zastosowanie

Zawory serii FM są przeznaczone dla branży przemysłowej i obrabiarek. Nadają się do ogólnych zastosowań hydraulicznych oraz do układów płytowych, w których wymagana jest regulacja prędkości odbiorników.

Zalety

• Kompaktowa, sprawdzona konstrukcja - niezawodna praca w standardowych układach płytowych
• Duże zawory zwrotne obejściowe - wysoki przepływ przy niskim spadku ciśnienia
• Dławienie na wlocie lub wylocie zależnie od położenia montażowego
• Ciśnienie robocze do 350 bar, przepływ do 80 l/min
• Bardzo dobry stosunek ceny do jakości
• Seria dostępna w czterech wielkościach: NG06, NG10, NG16, NG25
