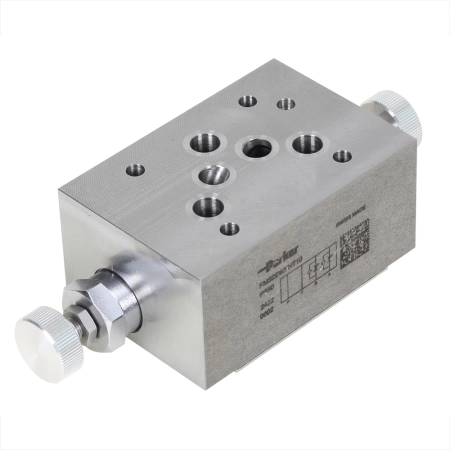

Zawór dławiąco-zwrotny FM2 - dławienie na dopływie lub odpływie, pokrętło, powłoka ZnNi (NG06, CETOP 03) FM2DDKVHT1P

Podwójny zawór dławiąco-zwrotny Parker serii FM w wykonaniu płytowym (sandwich) w wielkości NG06 (CETOP 03 / NFPA D03), w wersji FM2 ze standardową igłą dławiącą. Zawór ułatwia konfigurację klasycznych układów sandwich i oferuje bardzo dobry stosunek ceny do jakości. Elementy dławiące i zwrotne znajdują się w przyłączach A i B.

Zawór pracuje do ciśnienia 350 bar i przepływu maksymalnego 80 l/min. Duże zawory zwrotne obejściowe zapewniają wysoki przepływ przy niskim spadku ciśnienia, a ciśnienie otwarcia wynosi tylko 0,5 bar. Korpus jest wykonany ze stali z powłoką ZnNi, a uszczelnienia z FPM. Nastawa odbywa się ręcznie pokrętłem.

Wersje FM2 i FM3 mogą pracować jako dławienie na wlocie (meter-in) lub na wylocie (meter-out) w zależności od położenia montażowego. Zawór można też zastosować do wpływania na czas przełączania rozdzielaczy sterowanych pilotowo - wtedy montuje się go między stopniem sterującym (CETOP 03, NG06) a stopniem głównym.

Zastosowanie

Zawór jest przeznaczony dla rynku przemysłowego oraz obrabiarek. Nadaje się do ogólnych zastosowań hydraulicznych i do klasycznych układów płytowych, w których potrzebne jest ręczne dławienie przepływu w liniach A i B.

Zalety

• Zwarta, sprawdzona konstrukcja zapewniająca niezawodną pracę w klasycznych układach sandwich
• Duże zawory zwrotne obejściowe - wysoki przepływ (do 80 l/min) przy niskim spadku ciśnienia
• Niskie ciśnienie otwarcia - 0,5 bar
• Ciśnienie robocze do 350 bar
• Dwa typy konstrukcji igły (FM2 i FM3) pozwalają dobrać optymalną charakterystykę dławienia do zastosowania
• Dowolne położenie montażowe
• Zakres temperatur pracy od -20 °C do 70 °C
• Bardzo dobry stosunek ceny do jakości i krótki czas dostawy
