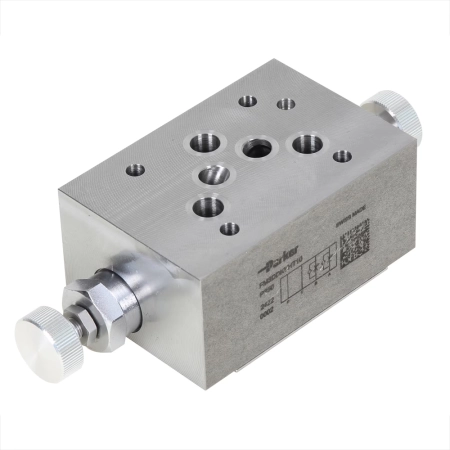

Zawór dławiąco-zwrotny FM3 - dławienie na dopływie lub odpływie, pokrętło (NG10, CETOP 05) FM3DDKVHT

Zawór dławiąco-zwrotny Parker FM3DDKVHT z serii FM to zawór w wykonaniu sandwich (płytowym), przeznaczony do wielkości NG10 (CETOP 05 / NFPA D05). Zawory serii FM są częścią kompletnej oferty zaworów sandwich Parker i zapewniają duży przepływ przy niewielkim spadku ciśnienia, co sprzyja precyzyjnym i energooszczędnym procesom.

Ta wersja pracuje jako dławienie na wejściu lub na wyjściu - o trybie decyduje pozycja montażowa zaworu. Regulacja odbywa się pokrętłem, a igła dławiąca jest w wersji standardowej. Korpus wykonany jest ze stali, uszczelnienia z materiału FPM, a maksymalne ciśnienie robocze wynosi 350 bar. Zawór można montować w dowolnej pozycji.

Zawór dławiąco-zwrotny można też zastosować do wpływania na czas przełączania rozdzielaczy sterowanych pilotowo. W takim układzie montuje się go między stopniem sterującym (CETOP 03, NG06) a stopniem głównym (od CETOP 05, NG10 do CETOP 10, NG32). Seria FM ułatwia składanie konwencjonalnych układów stosowych.

Zastosowanie

Zawór jest przeznaczony dla rynku przemysłowego oraz dla obrabiarek. Nadaje się do ogólnych zastosowań hydraulicznych i sprawdza się w układach stosowych, w których trzeba regulować prędkość ruchu odbiornika lub czas przełączania rozdzielaczy.

Zalety

• Zwarta, sprawdzona konstrukcja zapewniająca niezawodną pracę w konwencjonalnych układach stosowych
• Duże zawory zwrotne obejściowe - wysoki przepływ (do 80 l/min) przy niskim spadku ciśnienia
• Niskie ciśnienie otwarcia zaworu zwrotnego: 0,5 bar
• Ciśnienie robocze do 350 bar
• Zakres temperatury pracy od -20 °C do 70 °C
• Regulacja pokrętłem, dławienie na wejściu lub na wyjściu zależnie od pozycji montażowej
• Dobry stosunek ceny do możliwości
