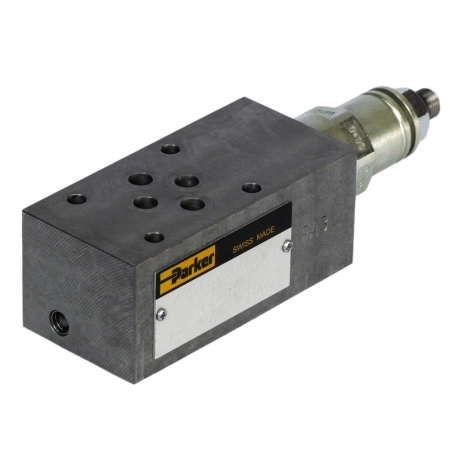

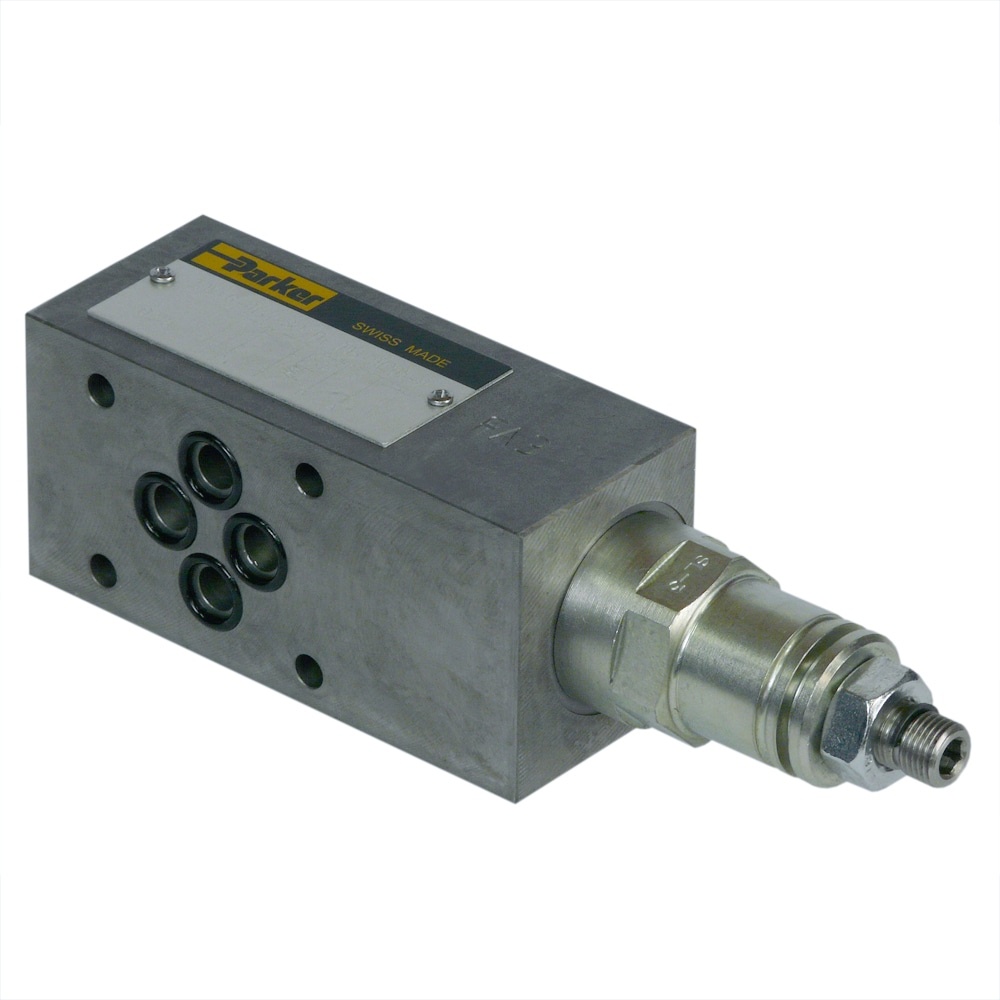

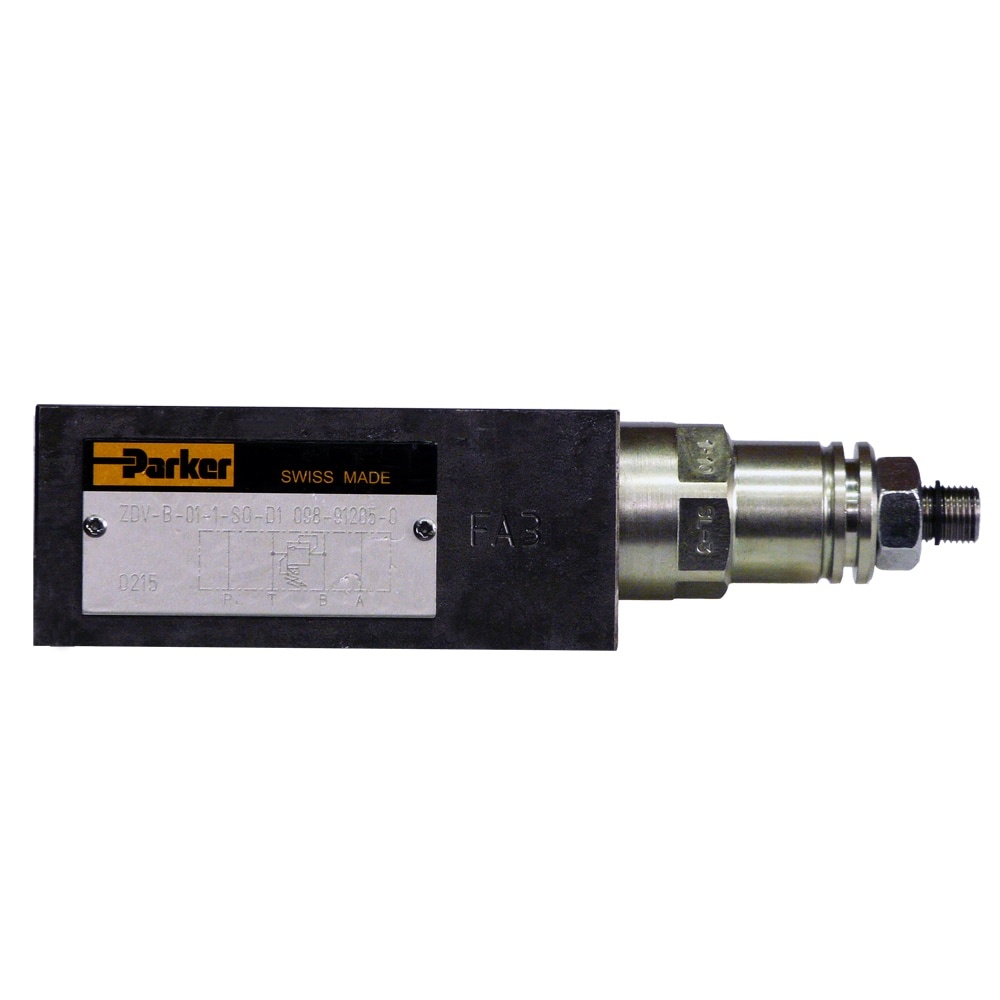

Zawór nadmiarowy sterowany pilotem ZDV - B-T, do 315 bar (NG10, CETOP 05) 098-91039-0
Dostępność: Na zamówienie
Koszt wysyłki: od 9,00 zł
Numer katalogowy: 098-91039-0
Kod producenta: 098-91039-0
Stan magazynowy:
Waga: 3,10 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)
Zawory ZDV to sprawdzone zawory nadmiarowe sterowane pilotem, w których Parker wykorzystał swoje wieloletnie doświadczenie w projektowaniu wysokowydajnych komponentów do systemów kanałowych (sandwich). Zawory dostępne są w dwóch wielkościach: NG06 (CETOP 03) oraz NG10 (CETOP 05), a ich konstrukcja pozwala na obsługę przepływów sięgających 140 l/min przy ciśnieniu roboczym do 315 bar.
Funkcja ograniczania ciśnienia (relief) może być realizowana pomiędzy P i T, A i T, B i T, lub jednocześnie A i T + B i T - w zależności od wymagań konkretnego układu hydraulicznego. Dla zastosowań wymagających funkcji doładowania wstępnego (pre-charge) zawory ZDV mogą być zamówione z funkcją ciśnieniową pomiędzy A i B + B i A.
Kompaktowa i sprawdzona konstrukcja zaworu odzwierciedla długoletnie doświadczenie Parkera w hydraulice, co przekłada się na wysoką niezawodność przy zachowaniu optymalnej efektywności w stosunku do wielkości komponentu.
Zastosowanie
Zawory ZDV znajdują zastosowanie przede wszystkim w przemyśle (hydraulika przemysłowa) oraz w obrabiarkach, sprawdzając się w typowych układach hydrauliki ogólnego przeznaczenia oraz w maszynach obróbczych.
Zalety
- Kompaktowa, sprawdzona konstrukcja wynikająca z wieloletniego doświadczenia Parkera w hydraulice - zwiększa niezawodność
- Wysoka przepustowość do 140 l/min - optymalna efektywność w stosunku do wielkości zaworu
- Krótki czas dostawy - brak konieczności magazynowania
- Dostępność w dwóch wielkościach: ZDV01 - NG06 (CETOP 03) oraz ZDV02 - NG10 (CETOP 05)
- Funkcja ciśnieniowa realizowana w P, A, B lub A + B
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Ręczne |
| Mechanizm regulacji | Śruba sześciokątna z nakrętką zabezpieczającą |
| Materiał korpusu | Stal |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Natężenie przepływu | 140 bar |
| Natężenie przepływu | 140 L/min |
| Rodzaj cieczy roboczej | Olej hydrauliczny wg DIN 51524 |
| Funkcja | Rozprężanie ciśnienia z B do T |
| Maks. ciśnienie robocze | 315 bar |
| Maks. temperatura pracy | 60 °C |
| Maks. nastawa ciśnienia | 315 bar |
| Min. temperatura pracy | -20 °C |
| Typ montażu | Płyta pośrednia (sandwich) |
| Typ działania | Pilotowe (sterowanie wstępne) |
| Przyłącze | NG10 / CETOP 05 |
| Zakres regulacji ciśnienia | 315 bar |
| Seria produktu | Zawór ciśnieniowy |
| Materiał uszczelnień | NBR |
| Waga | 3 kg |
