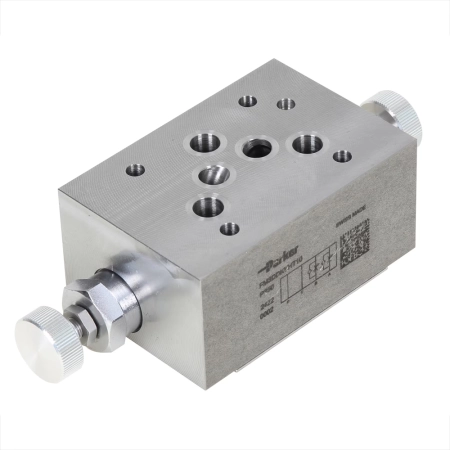

Zawór dławiąco-zwrotny FM2 - dławienie na dopływie lub odpływie, pokrętło (NG06, CETOP 03) FM2DDKVHT

Podwójny zawór dławiąco-zwrotny Parker FM2 (FM2DDKVHT) w wykonaniu płytowym (sandwich) należy do serii FM, dostępnej w wielkościach NG06, NG10, NG16 i NG25. Ta wersja ma wielkość NG06 (CETOP 03 / NFPA D03). Dławik i zawór zwrotny znajdują się w przyłączach A i B, dzięki czemu zawór pozwala łatwo konfigurować klasyczne układy płytowe i zapewnia duży przepływ przy niskim spadku ciśnienia.

Zawór ma stalowy korpus, standardową igłę dławiącą regulowaną pokrętłem oraz uszczelnienia z FPM. Maksymalne ciśnienie robocze wynosi 350 bar, maksymalny przepływ 80 l/min, a ciśnienie otwarcia zaworu zwrotnego 0,5 bar. Zakres temperatur pracy to od -20 °C do 70 °C, a pozycja montażowa jest dowolna.

Wariant FM2 może pracować jako dławik wlotowy lub wylotowy, w zależności od położenia montażu zaworu. Zawory dławiąco-zwrotne tej serii można również zastosować do wpływania na czas przełączania rozdzielaczy sterowanych pilotowo. Montuje się je wtedy między stopniem sterującym (CETOP 03, NG06) a stopniem głównym (od CETOP 05, NG10 do CETOP 10, NG32).

Zastosowanie

Zawór przeznaczony jest do rynku przemysłowego oraz do obrabiarek. Nadaje się do ogólnych zastosowań hydraulicznych, w których potrzebna jest regulacja prędkości odbiorników w układach z płytami pośrednimi.

Zalety

• Kompaktowa, sprawdzona konstrukcja, zapewniająca niezawodną pracę w klasycznych układach płytowych
• Duże zawory zwrotne obejściowe - wysoki przepływ (do 80 l/min) przy niskim spadku ciśnienia
• Możliwość pracy jako dławik wlotowy lub wylotowy, zależnie od położenia montażu
• Ciśnienie robocze do 350 bar i stalowy korpus
• Regulacja pokrętłem i dowolna pozycja montażowa
• Bardzo dobry stosunek ceny do możliwości
