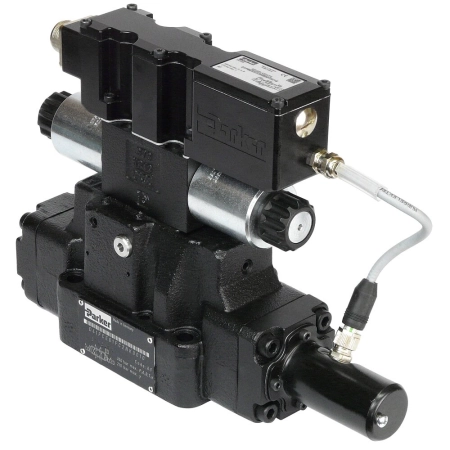

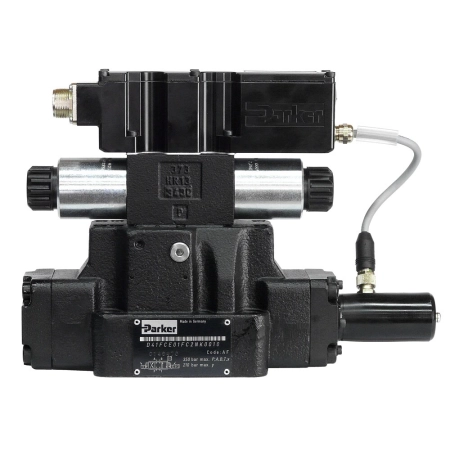

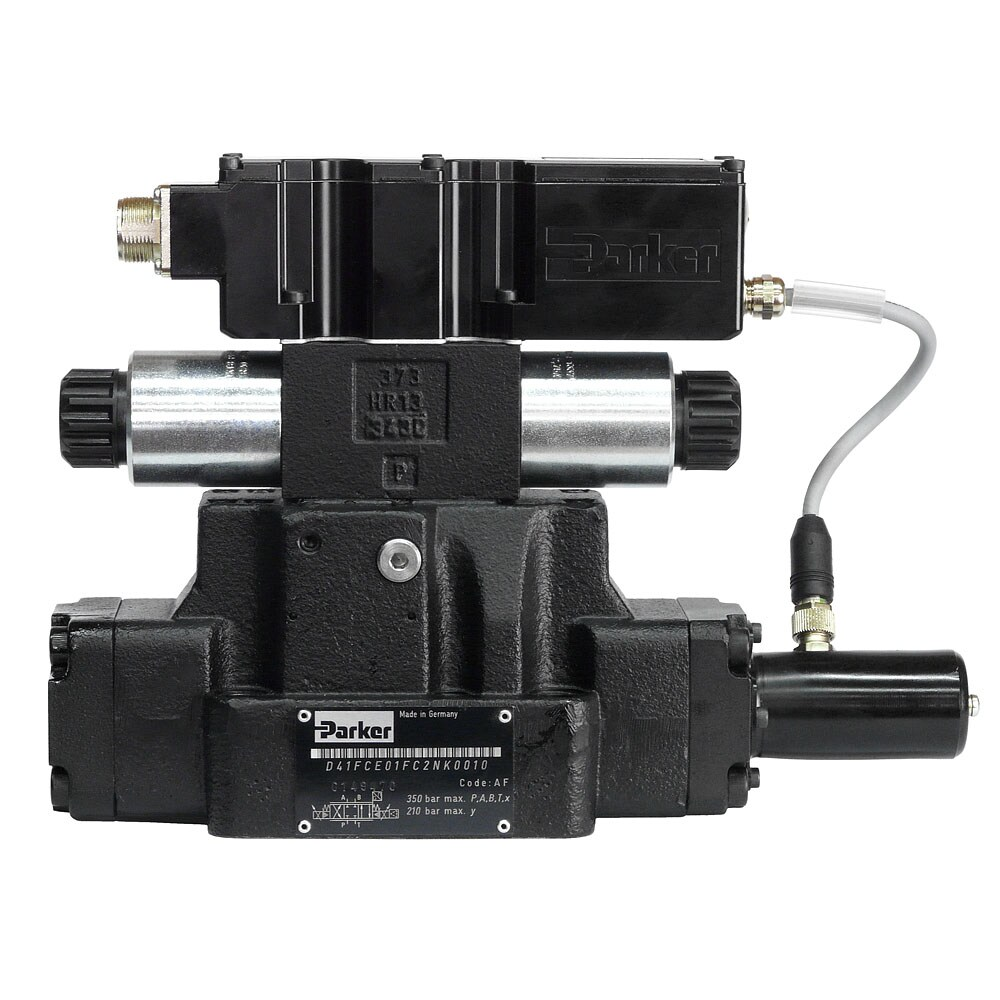

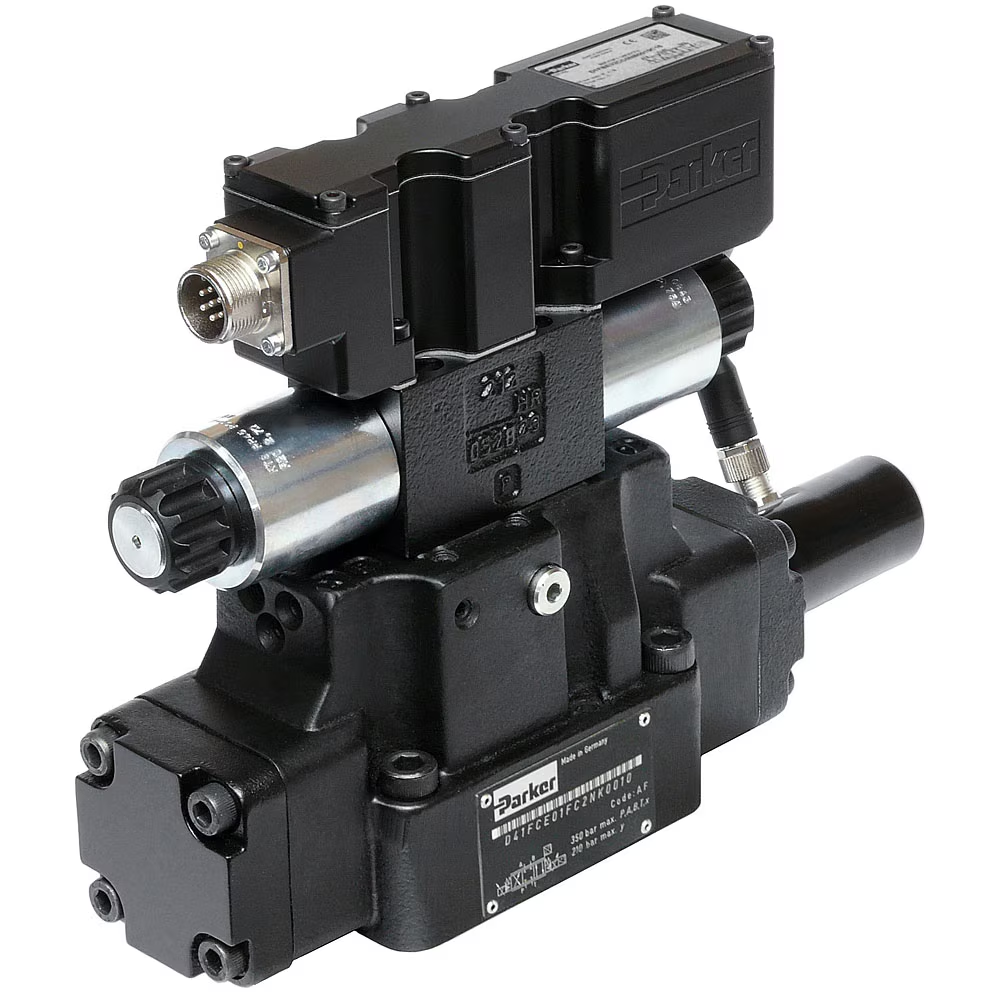

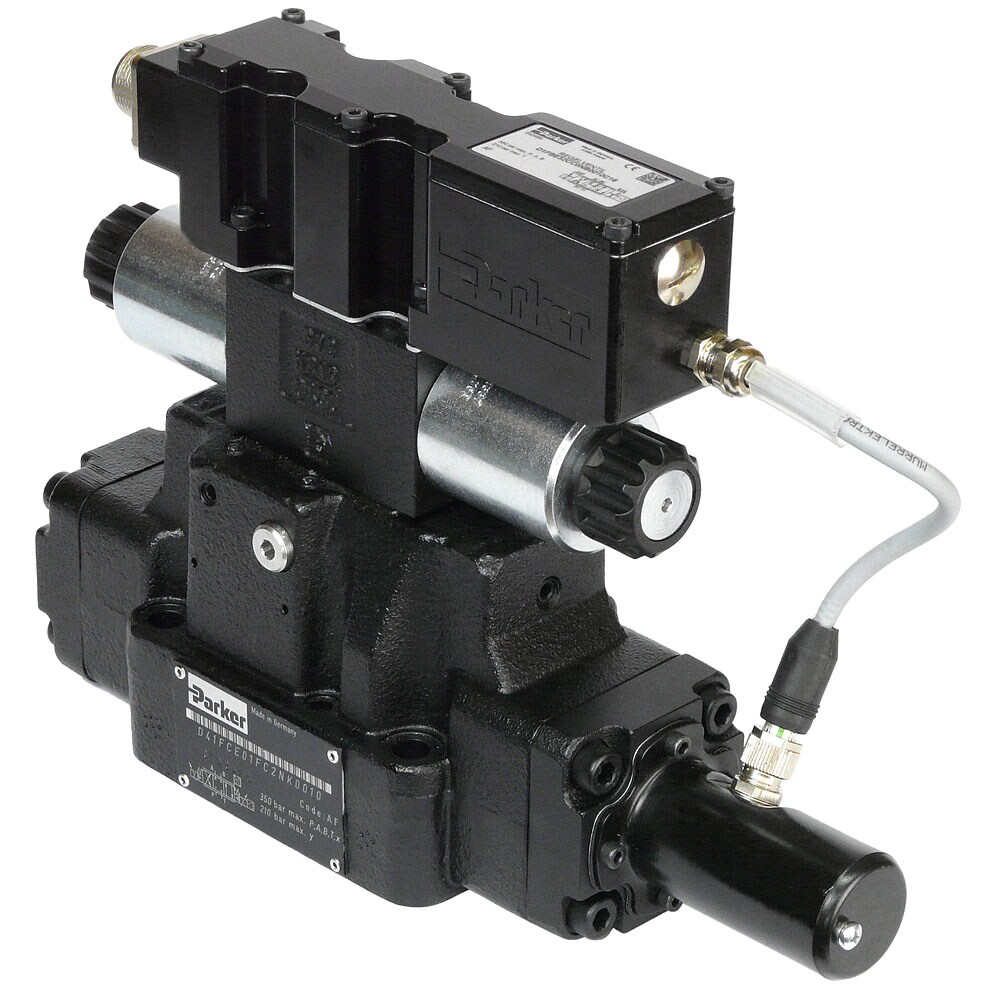

Rozdzielacz proporcjonalny D41FC - suwak E02, 4-20 mA, pilot zewn. (NG16, CETOP 07) D41FCE02FC2NS00

Rozdzielacz proporcjonalny D41FCE02FC2NS00 z serii D41FC firmy Parker to zawór sterowany pilotem w wielkości NG16 (CETOP 07), przeznaczony do montażu płytowego. Zapewnia przepływ 200 l/min przy maksymalnym ciśnieniu roboczym 350 bar. Seria D*1FC łączy wysokiej rozdzielczości system sprzężenia zwrotnego pozycji suwaka z bardzo korzystnym stosunkiem ceny do możliwości, co przekłada się na wyższą dokładność procesu.

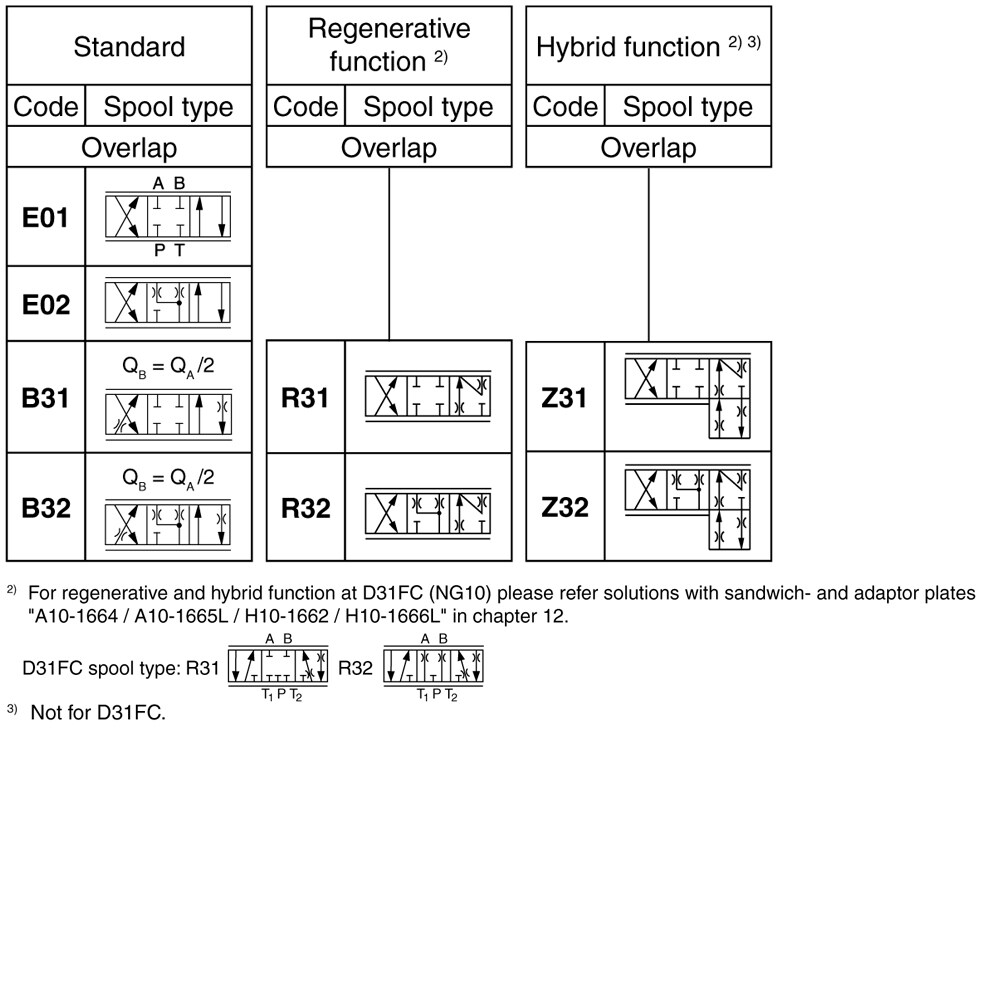

Stopień pilotowy opiera się na sprawdzonym zaworze sterującym D1FB o konstrukcji suwak/tuleja, który gwarantuje precyzyjne sterowanie wstępne. Ten wariant ma elektronikę zintegrowaną z zaworem (onboard) i sygnał zadawany 4-20 mA, przy czym przepływ P-A odpowiada sygnałowi 12-20 mA. Zasilanie wynosi 18-30 VDC, przyłącze elektryczne to 6 + PE, a stopień ochrony IP65. Zasilanie i odpływ pilota są zewnętrzne, a ciśnienie sterujące mieści się w zakresie 20-350 bar. Zawór ma suwak o kodzie E02, uszczelnienia z NBR i korpus z żeliwa.

Parametry elektroniki można odczytać i dostosować za pomocą bezpłatnego, przyjaznego oprogramowania Parker ProPxD, a zintegrowana funkcja diagnostyczna ułatwia optymalną konfigurację zaworu. Zawór pracuje z olejem hydraulicznym wg DIN 51524...535 oraz z cieczami na bazie wody i glikolu, w zakresie temperatur medium od -25 do 60 °C i lepkości od 20 do 400 cSt. Masa zaworu to 12,5 kg, a pozycja montażowa jest dowolna.

Zastosowanie

Zawór jest przeznaczony do hydrauliki przemysłowej, w szczególności dla branż: przemysł, energetyka, obrabiarki oraz przetwórstwo gumy i opon. Typowe zastosowania to prasy ogólnego przeznaczenia, prasy do opon, obrabiarki i wtryskarki.

Zalety

• wysokiej jakości konstrukcja mechaniczna - stopień pilotowy oparty na sprawdzonym zaworze D1FB (suwak/tuleja) zapewnia precyzyjne sterowanie wstępne
• progresywna charakterystyka przepływu - umożliwia czułą regulację natężenia przepływu
• niska histereza - gwarantuje dużą powtarzalność i wyższą dokładność procesu oraz produktu
• wysoka dynamika - nadaje się do wymagających zastosowań w układach otwartych
• duża przepustowość - optymalna sprawność w stosunku do wielkości zaworu (NG16, 200 l/min)
• parametryzacja w oprogramowaniu Parker ProPxD - szybka i prosta zmiana parametrów
• doskonały stosunek ceny do możliwości - szybki zwrot z inwestycji
• krótki czas dostawy - brak konieczności magazynowania
