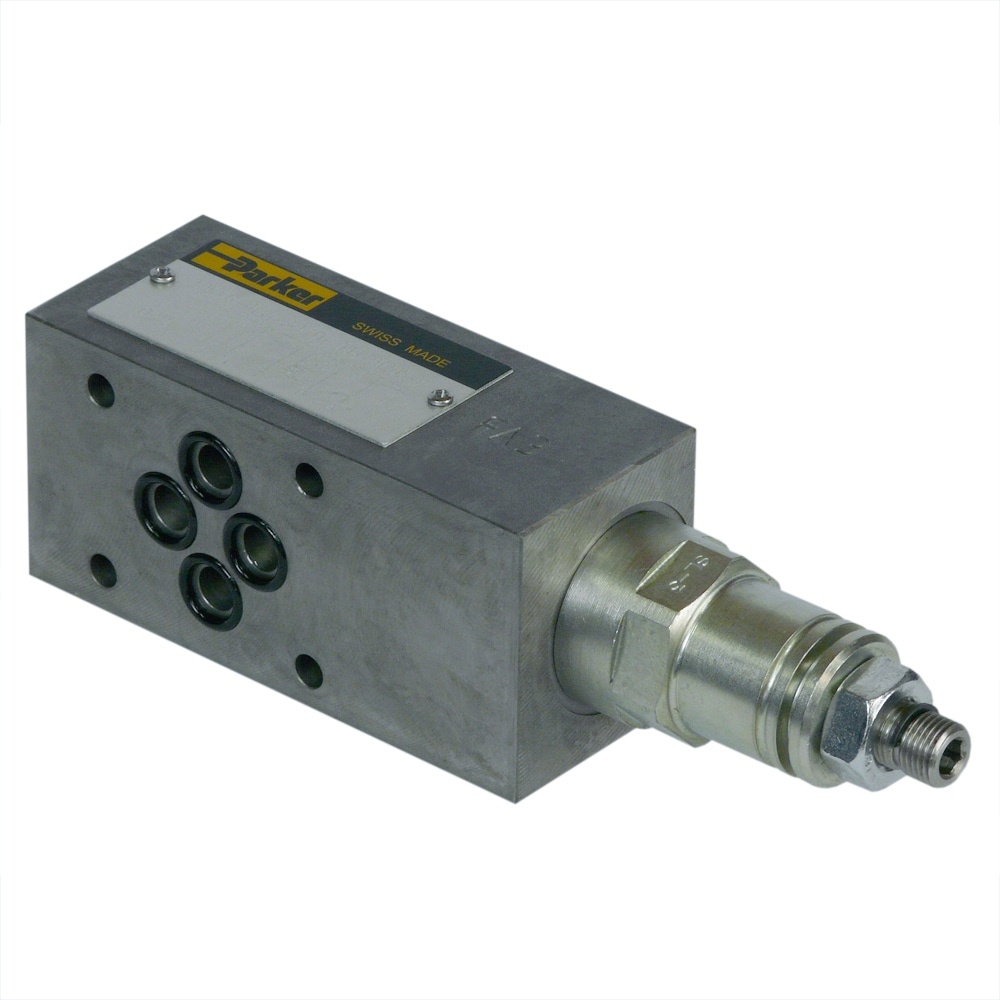

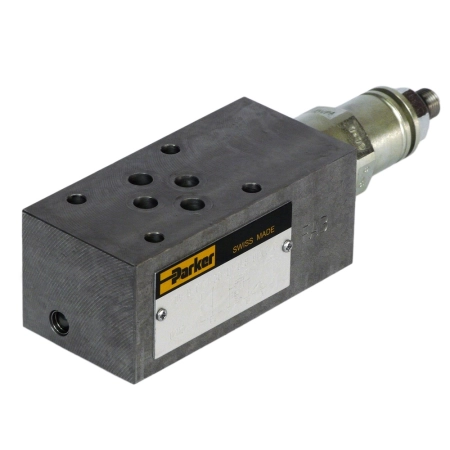

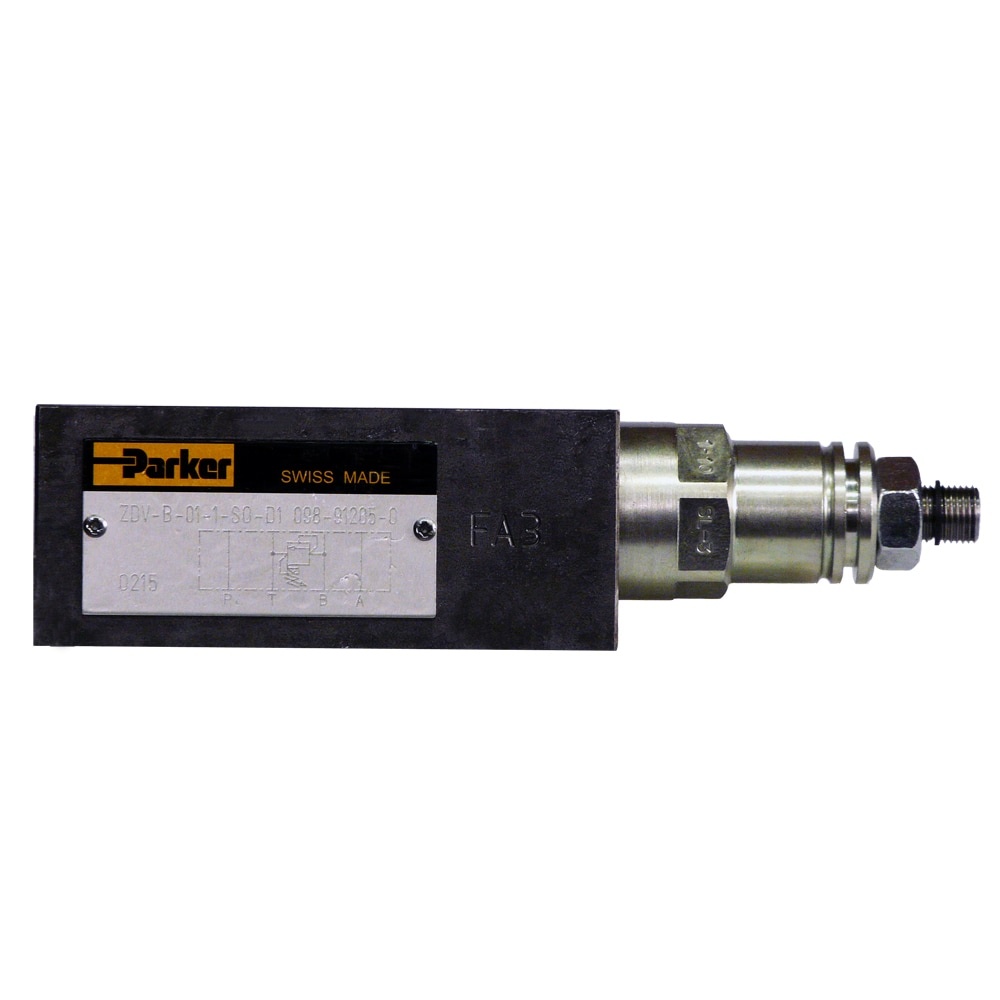

Zawór nadmiarowy sterowany pilotem ZDV - A-B, B-A, do 70 bar (NG10, CETOP 05) 098-91042-0
Dostępność: Na zamówienie
Koszt wysyłki: od 9,00 zł
Numer katalogowy: 098-91042-0
Kod producenta: 098-91042-0
Stan magazynowy:
Waga: 3,10 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)
Seria ZDV to sterowane pilotem, kompaktowe zawory nadmiarowe (przelewowe) w wykonaniu sandwich, wykorzystujące wieloletnie doświadczenie Parkera w komponentach do systemów blokowych (stack systems). Zawory dostępne są w dwóch wielkościach: ZDV01 - NG06 (CETOP 03) oraz ZDV02 - NG10 (CETOP 05), przy maksymalnym przepływie do 140 l/min.
Funkcja przelewowa może być umieszczona pomiędzy liniami P i T, A i T, B i T lub jednocześnie A i T oraz B i T - dla typowych zastosowań ograniczania ciśnienia. Dla funkcji wstępnego podciśnienia (pre-charge) zawór ZDV może być zamówiony z funkcją ciśnieniową pomiędzy A i B oraz B i A.
Zwarta i sprawdzona konstrukcja zapewnia wysoką niezawodność, a wysoka wydajność przepływu przekłada się na optymalną efektywność w stosunku do wielkości zaworu.
Zastosowanie
- Przemysł
- Obrabiarki (machine tools)
- Ogólne zastosowania hydrauliczne
Zalety
- Zwarta, sprawdzona konstrukcja odzwierciedlająca wieloletnie doświadczenie w hydraulice - zwiększona niezawodność
- Wysoka wydajność przepływu - optymalna efektywność w stosunku do wielkości zaworu
- Krótki czas dostawy - brak konieczności magazynowania
- Dostępny w dwóch wielkościach: ZDV01 - NG06 (CETOP 03) i ZDV02 - NG10 (CETOP 05)
- Funkcja ciśnieniowa w P, A, B lub A + B
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Ręczne |
| Mechanizm regulacji | Śruba sześciokątna z nakrętką zabezpieczającą |
| Materiał korpusu | Stal |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Natężenie przepływu | 140 bar |
| Natężenie przepływu | 140 L/min |
| Rodzaj cieczy roboczej | Olej hydrauliczny wg DIN 51524 |
| Funkcja | Rozprężanie ciśnienia z A do B i z B do A |
| Maks. ciśnienie robocze | 315 bar |
| Maks. temperatura pracy | 60 °C |
| Maks. nastawa ciśnienia | 70 bar |
| Min. temperatura pracy | -20 °C |
| Typ montażu | Płyta pośrednia (sandwich) |
| Typ działania | Pilotowe (sterowanie wstępne) |
| Przyłącze | NG10 / CETOP 05 |
| Zakres regulacji ciśnienia | 70 bar |
| Seria produktu | Zawór ciśnieniowy |
| Materiał uszczelnień | NBR |
| Waga | 3.7 kg |
