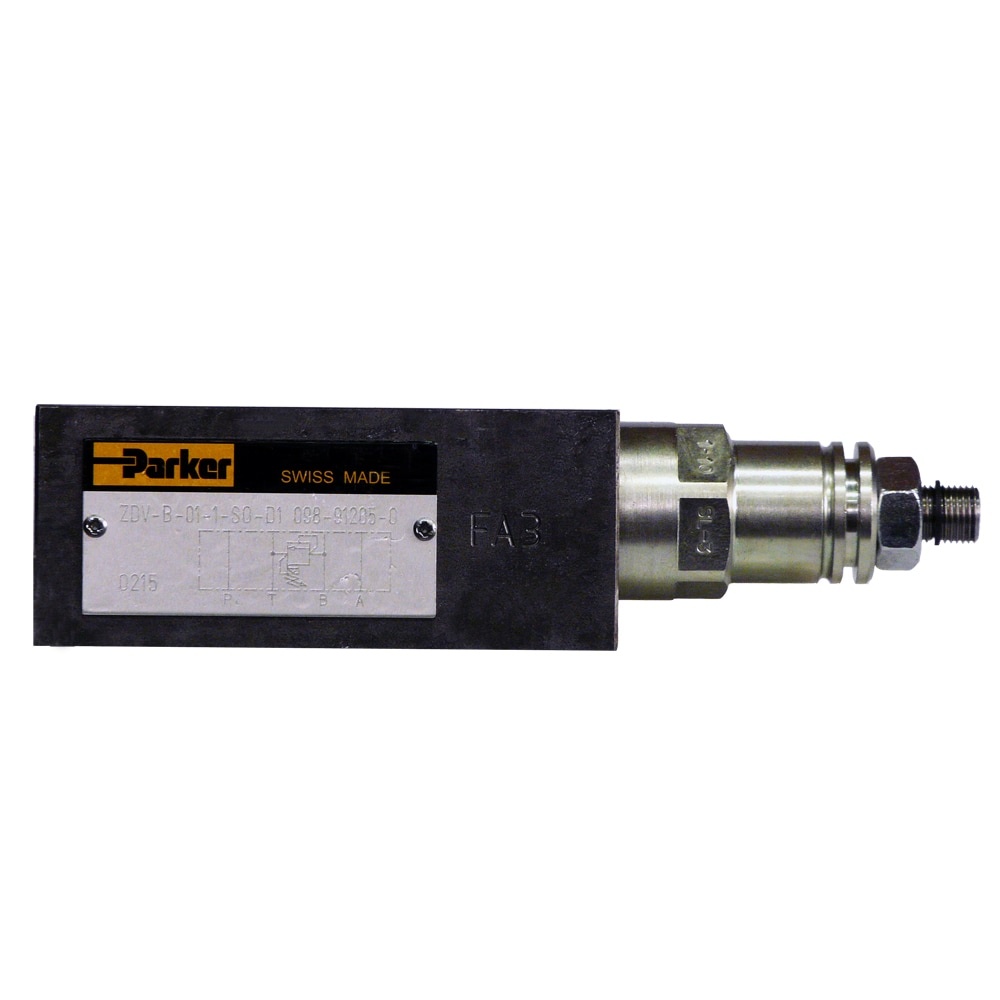

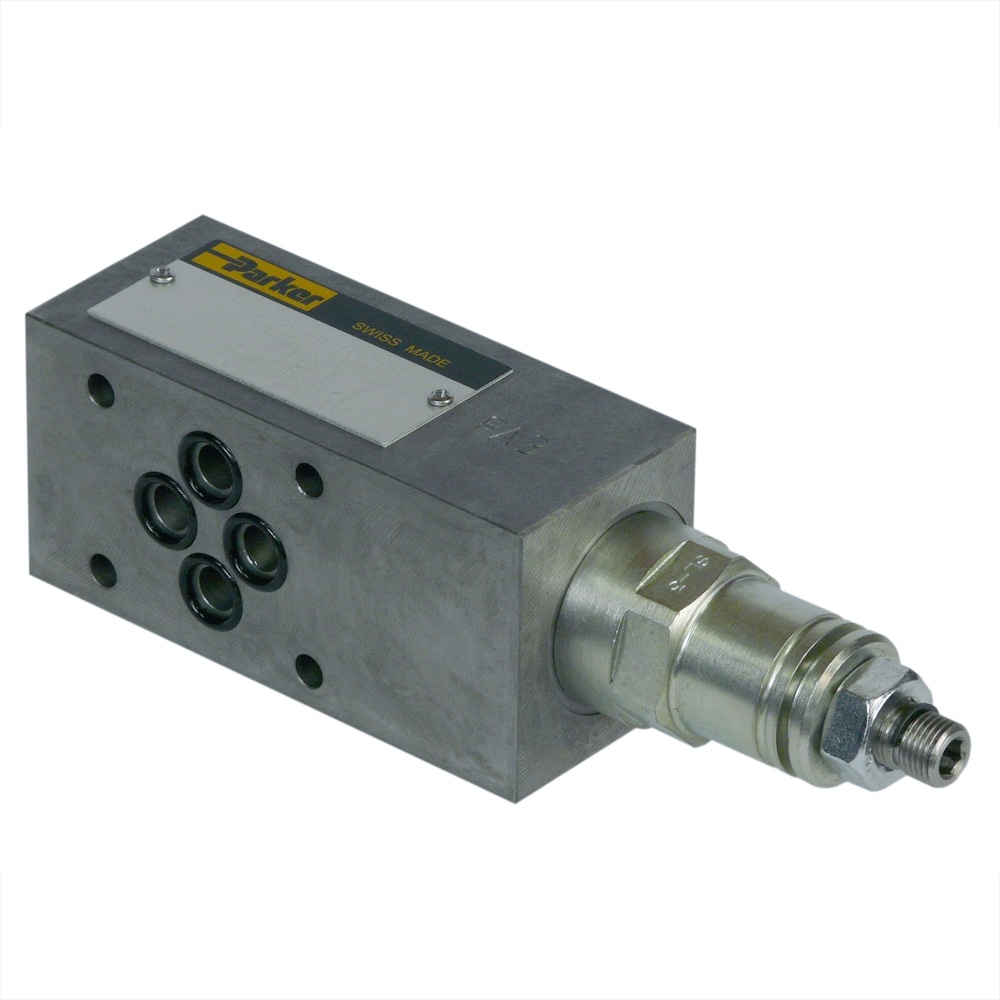

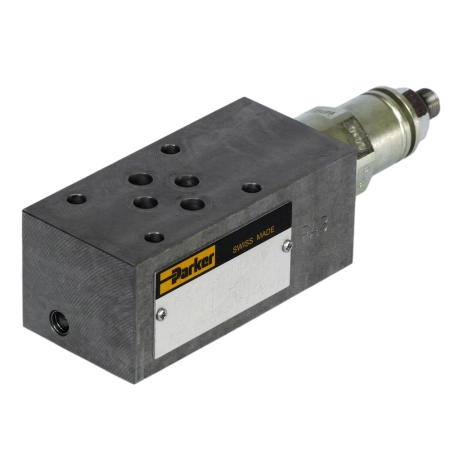

Zawór nadmiarowy sterowany pilotem ZDV - B-T, do 70 bar (NG06, CETOP 03) 098-91205-0
Dostępność: Na zamówienie
Koszt wysyłki: od 9,00 zł
Numer katalogowy: 098-91205-0
Kod producenta: 098-91205-0
Stan magazynowy:
Waga: 1,30 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)
Zawór nadmiarowy sterowany pilotem z serii ZDV to sprawdzone rozwiązanie oparte na wieloletnim doświadczeniu Parkera w produkcji komponentów do systemów kostkowych (stack). Zawory dostępne są w dwóch wielkościach: ZDV01 w rozmiarze NG06 (CETOP 03) oraz ZDV02 w rozmiarze NG10 (CETOP 05), przy czym prezentowany produkt to wersja NG06 na ciśnienie 70 bar, z maksymalnym przepływem do 140 l/min.
Funkcja nadmiarowa może być realizowana pomiędzy liniami P i T, A i T, B i T lub jednocześnie A-T i B-T - w zależności od typowej funkcji zabezpieczenia ciśnieniowego. Zawór dostępny jest również w wersji z funkcją doładowania (pre-charge), z ciśnieniem ustawionym pomiędzy A i B oraz B i A.
Kompaktowa i sprawdzona konstrukcja przekłada się na wysoką niezawodność, a duża wydajność przepływu zapewnia optymalną efektywność w stosunku do wielkości zaworu.
Zastosowanie
- Hydraulika przemysłowa
- Obrabiarki (machine tools)
Zalety
- Kompaktowa, sprawdzona konstrukcja wynikająca z długoletniego doświadczenia Parkera w hydraulice - zwiększona niezawodność
- Wysoka wydajność przepływu - do 140 l/min, optymalna efektywność względem wielkości zaworu
- Krótki czas dostawy - brak konieczności magazynowania
- Dostępny w dwóch wielkościach: ZDV01 - NG06 (CETOP 03) oraz ZDV02 - NG10 (CETOP 05)
- Funkcja ciśnieniowa w konfiguracji P, A, B lub A + B
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Ręczne |
| Mechanizm regulacji | Śruba sześciokątna z nakrętką zabezpieczającą |
| Materiał korpusu | Stal |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Natężenie przepływu | 80 bar |
| Natężenie przepływu | 80 L/min |
| Rodzaj cieczy roboczej | Olej hydrauliczny wg DIN 51524 |
| Funkcja | Rozprężanie ciśnienia z B do T |
| Maks. ciśnienie robocze | 350 bar |
| Maks. temperatura pracy | 60 °C |
| Maks. nastawa ciśnienia | 70 bar |
| Min. temperatura pracy | -20 °C |
| Typ montażu | Płyta pośrednia (sandwich) |
| Typ działania | Pilotowe (sterowanie wstępne) |
| Przyłącze | NG06 / CETOP 03 |
| Zakres regulacji ciśnienia | 70 bar |
| Seria produktu | Zawór ciśnieniowy |
| Materiał uszczelnień | NBR |
| Waga | 1.6 kg |
