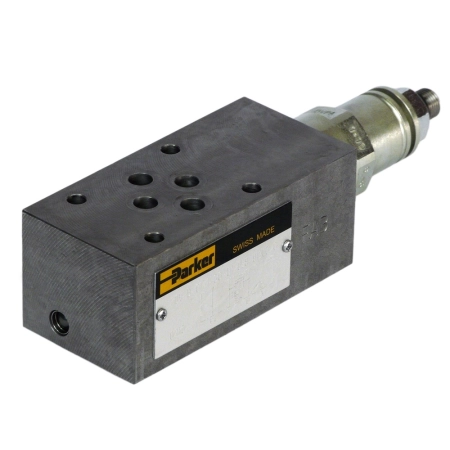

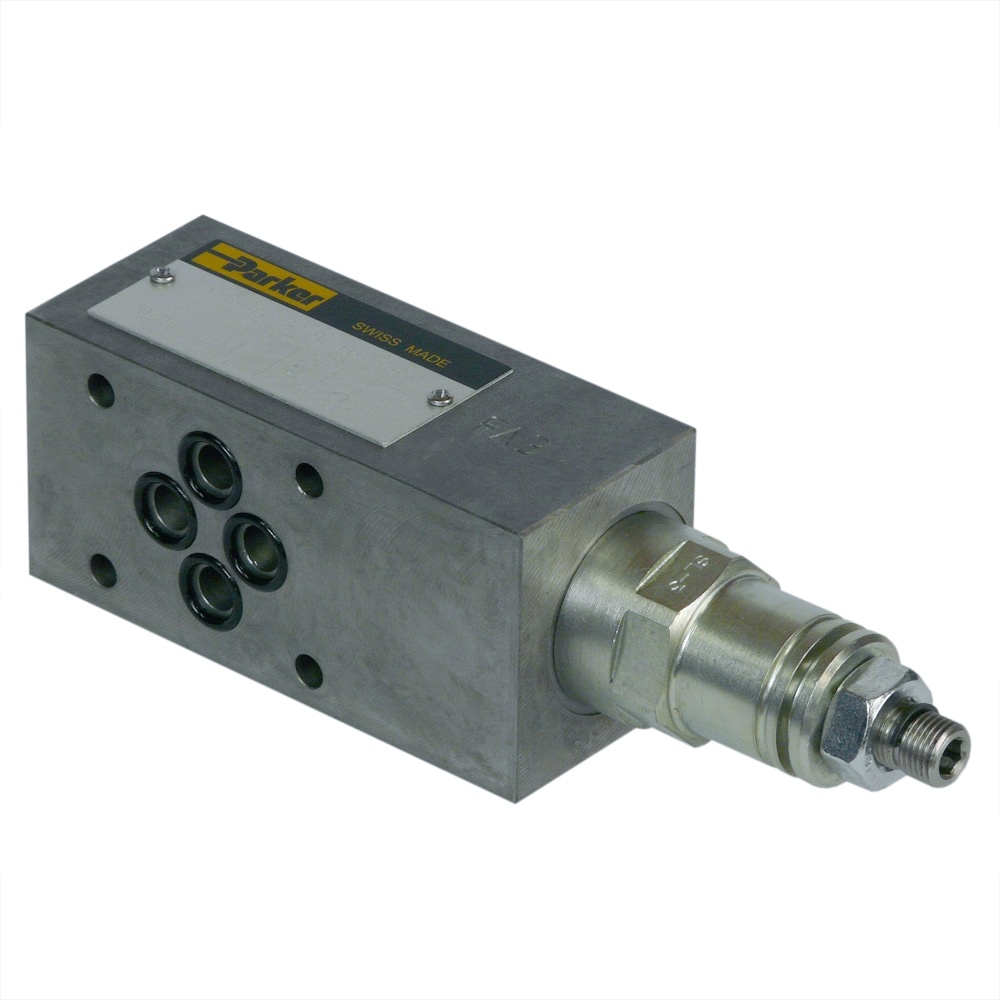

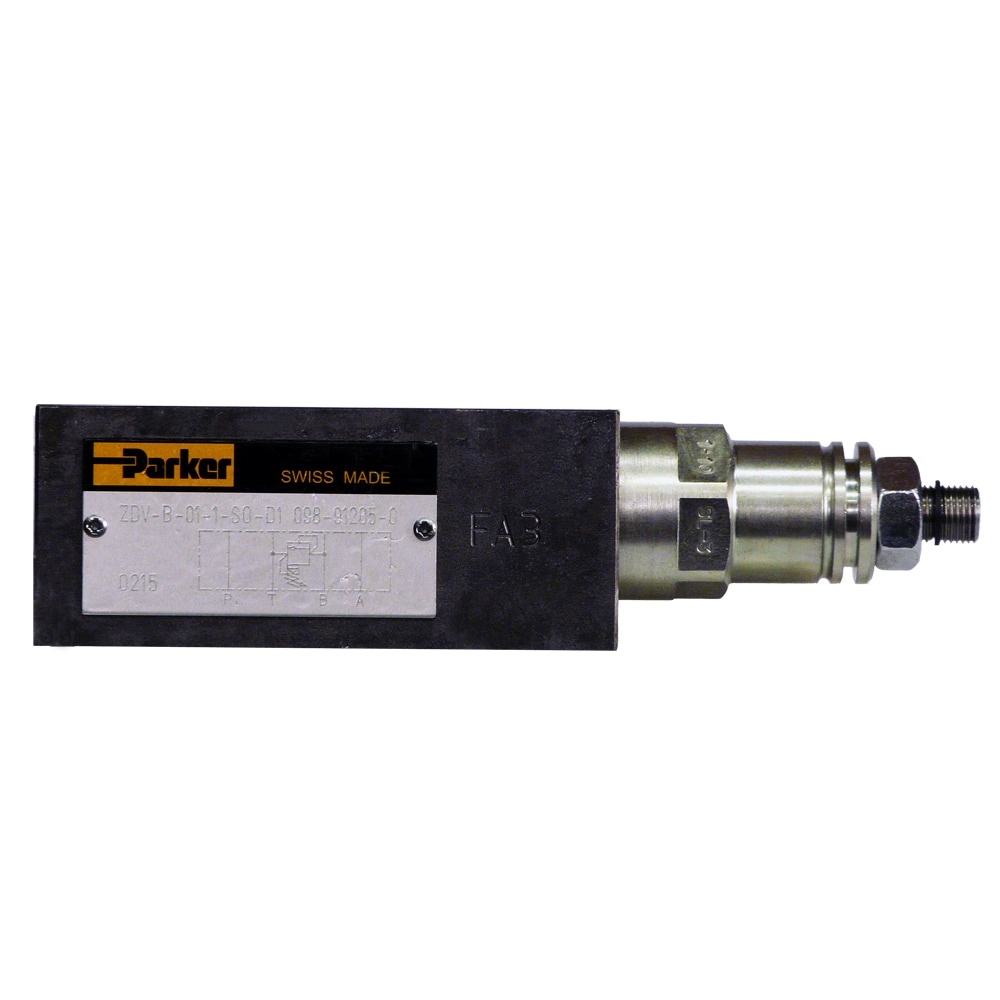

Zawór nadmiarowy sterowany pilotem ZDV - A-T, do 70 bar (NG06, CETOP 03) 098-91203-0
Dostępność: Na zamówienie
Koszt wysyłki: od 9,00 zł
Numer katalogowy: 098-91203-0
Kod producenta: 098-91203-0
Stan magazynowy:
Waga: 1,40 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)
Sprawdzone zawory nadmiarowe sterowane pilotem serii ZDV to efekt wieloletniego doświadczenia Parkera w projektowaniu wysokowydajnych komponentów do systemów kanałowych (stack systems). Zawory kanałowe dostępne są w dwóch rozmiarach: ZDV01 - NG06 (CETOP 03) oraz ZDV02 - NG10 (CETOP 05), a maksymalny przepływ sięga 140 l/min.
Funkcja upustu ciśnienia może być realizowana pomiędzy liniami P i T, A i T, B i T lub jednocześnie A-T i B-T, co pozwala dopasować zawór do konkretnej konfiguracji układu hydraulicznego. Dla funkcji wstępnego podciśnienia (pre-charge) zawór ZDV można zamówić z funkcją ciśnieniową pomiędzy A i B oraz B i A.
Zastosowanie
Zawór przeznaczony jest przede wszystkim do:
- zastosowań przemysłowych (Industrial)
- obrabiarek (Machine tools)
Zalety
- Kompaktowa, sprawdzona konstrukcja bazująca na wieloletnim doświadczeniu Parkera w hydraulice - zwiększona niezawodność
- Wysoka wydajność przepływu - optymalna sprawność w stosunku do wielkości zaworu
- Krótki czas dostawy - brak konieczności magazynowania
- Dostępny w dwóch rozmiarach: ZDV01 - NG06 (CETOP 03) oraz ZDV02 - NG10 (CETOP 05)
- Funkcja ciśnieniowa w konfiguracji P, A, B lub A + B
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Ręczne |
| Mechanizm regulacji | Śruba sześciokątna z nakrętką zabezpieczającą |
| Materiał korpusu | Stal |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Natężenie przepływu | 80 bar |
| Natężenie przepływu | 80 L/min |
| Rodzaj cieczy roboczej | Olej hydrauliczny wg DIN 51524 |
| Funkcja | Rozprężanie ciśnienia z A do T |
| Maks. ciśnienie robocze | 350 bar |
| Maks. temperatura pracy | 60 °C |
| Maks. nastawa ciśnienia | 70 bar |
| Min. temperatura pracy | -20 °C |
| Typ montażu | Płyta pośrednia (sandwich) |
| Typ działania | Pilotowe (sterowanie wstępne) |
| Przyłącze | NG06 / CETOP 03 |
| Zakres regulacji ciśnienia | 70 bar |
| Seria produktu | Zawór ciśnieniowy |
| Materiał uszczelnień | NBR |
| Waga | 1.6 kg |
