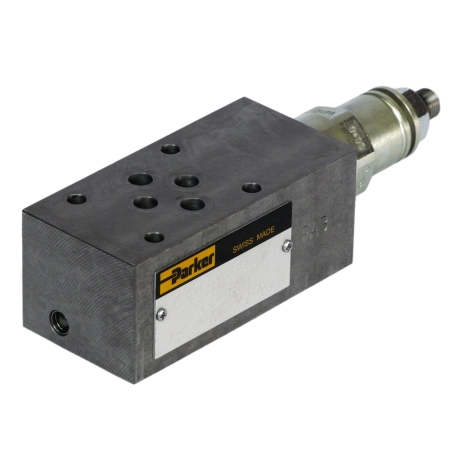

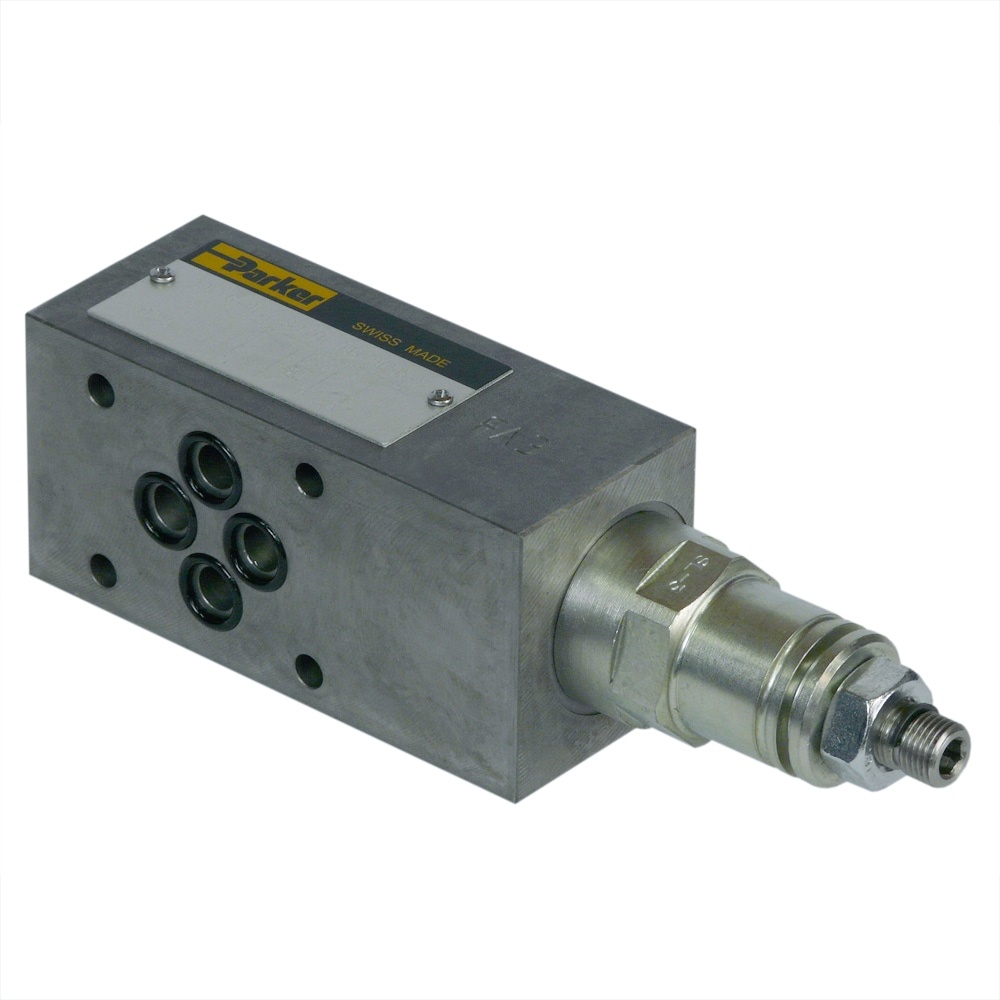

Zawór nadmiarowy sterowany pilotem ZDV - A-T, B-T, do 315 bar (NG10, CETOP 05) 098-91041-0
Dostępność: Na zamówienie
Koszt wysyłki: od 9,00 zł
Numer katalogowy: 098-91041-0
Kod producenta: 098-91041-0
Stan magazynowy:
Waga: 3,10 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)
Sprawdzona seria zaworów nadmiarowych sterowanych pilotem ZDV to efekt wieloletniego doświadczenia Parkera w produkcji komponentów wysokiej wydajności do systemów kaskadowych. Zawory kanałowe (sandwich) dostępne są w dwóch wielkościach - ZDV01 w NG06 (CETOP 03) oraz ZDV02 w NG10 (CETOP 05) - zaprojektowane na maksymalny przepływ do 140 l/min. Prezentowany model o kodzie 098-91041-0 to wersja NG10 na ciśnienie 315 bar.
Funkcja nadmiarowa może być realizowana pomiędzy sekcjami P i T, A i T, B i T lub jednocześnie A-T oraz B-T - w zależności od typowych potrzeb ograniczania ciśnienia w układzie. Dla funkcji wstępnego doładowania (pre-charge) zawór ZDV może zostać zamówiony z funkcją ciśnieniową między A i B oraz B i A.
Konstrukcja zaworu jest kompaktowa i oparta na wieloletnim doświadczeniu Parkera w hydraulice, co przekłada się na wysoką niezawodność. Krótki czas dostawy sprawia, że nie ma potrzeby utrzymywania własnego magazynu.
Zastosowanie
- Hydraulika przemysłowa
- Obrabiarki
Zalety
- Kompaktowa, sprawdzona konstrukcja wynikająca z wieloletniego doświadczenia w hydraulice - zwiększa niezawodność
- Wysoka wydajność przepływu - optymalna efektywność w stosunku do rozmiaru zaworu
- Krótki czas dostawy - brak konieczności magazynowania
- Dostępny w dwóch wielkościach: ZDV01 - NG06 (CETOP 03) i ZDV02 - NG10 (CETOP 05)
- Funkcja ciśnieniowa w konfiguracji P, A, B lub A + B
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Ręczne |
| Mechanizm regulacji | Śruba sześciokątna z nakrętką zabezpieczającą |
| Materiał korpusu | Stal |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Natężenie przepływu | 140 bar |
| Natężenie przepływu | 140 L/min |
| Rodzaj cieczy roboczej | Olej hydrauliczny wg DIN 51524 |
| Funkcja | Rozprężanie ciśnienia z A do T i z B do T |
| Maks. ciśnienie robocze | 315 bar |
| Maks. temperatura pracy | 60 °C |
| Maks. nastawa ciśnienia | 315 bar |
| Min. temperatura pracy | -20 °C |
| Typ montażu | Płyta pośrednia (sandwich) |
| Typ działania | Pilotowe (sterowanie wstępne) |
| Przyłącze | NG10 / CETOP 05 |
| Zakres regulacji ciśnienia | 315 bar |
| Seria produktu | Zawór ciśnieniowy |
| Materiał uszczelnień | NBR |
| Waga | 3.7 kg |
