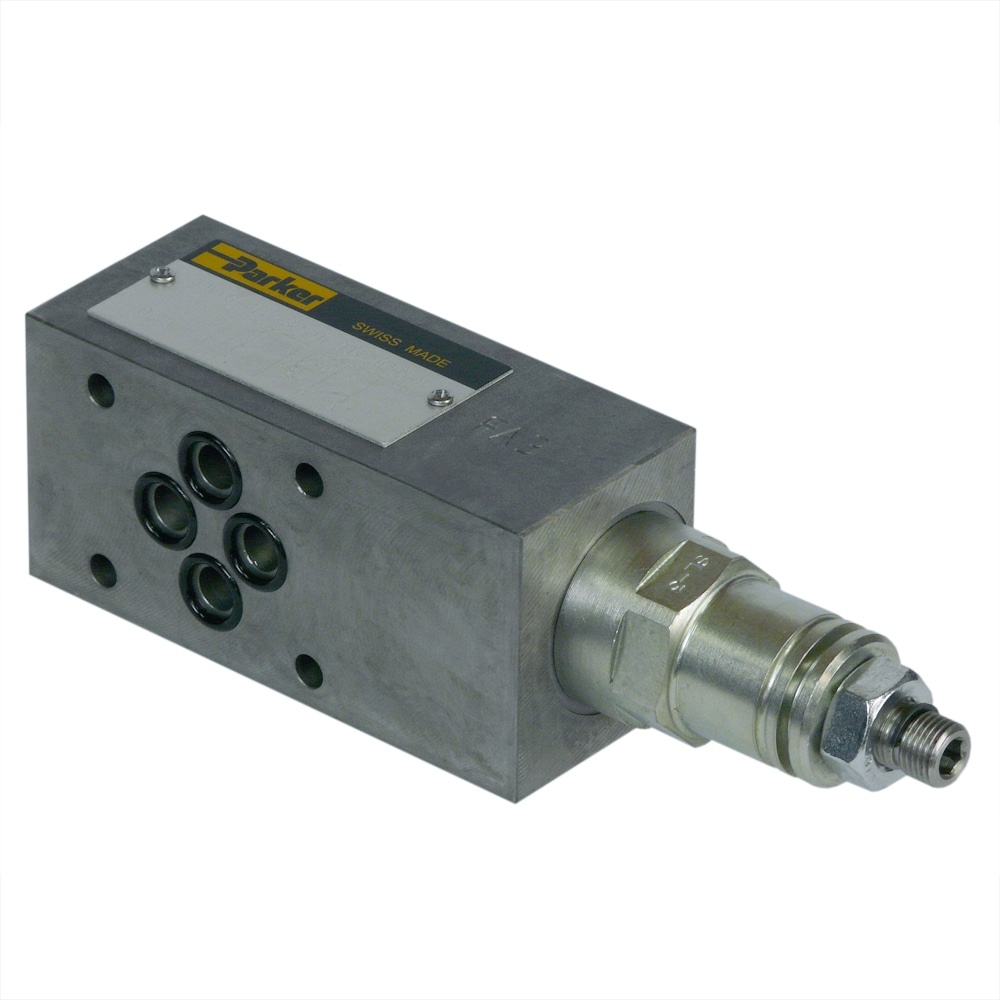

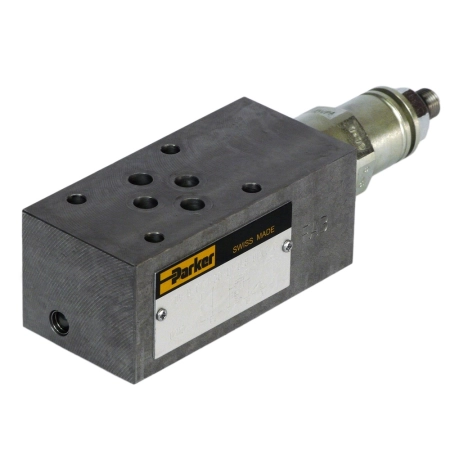

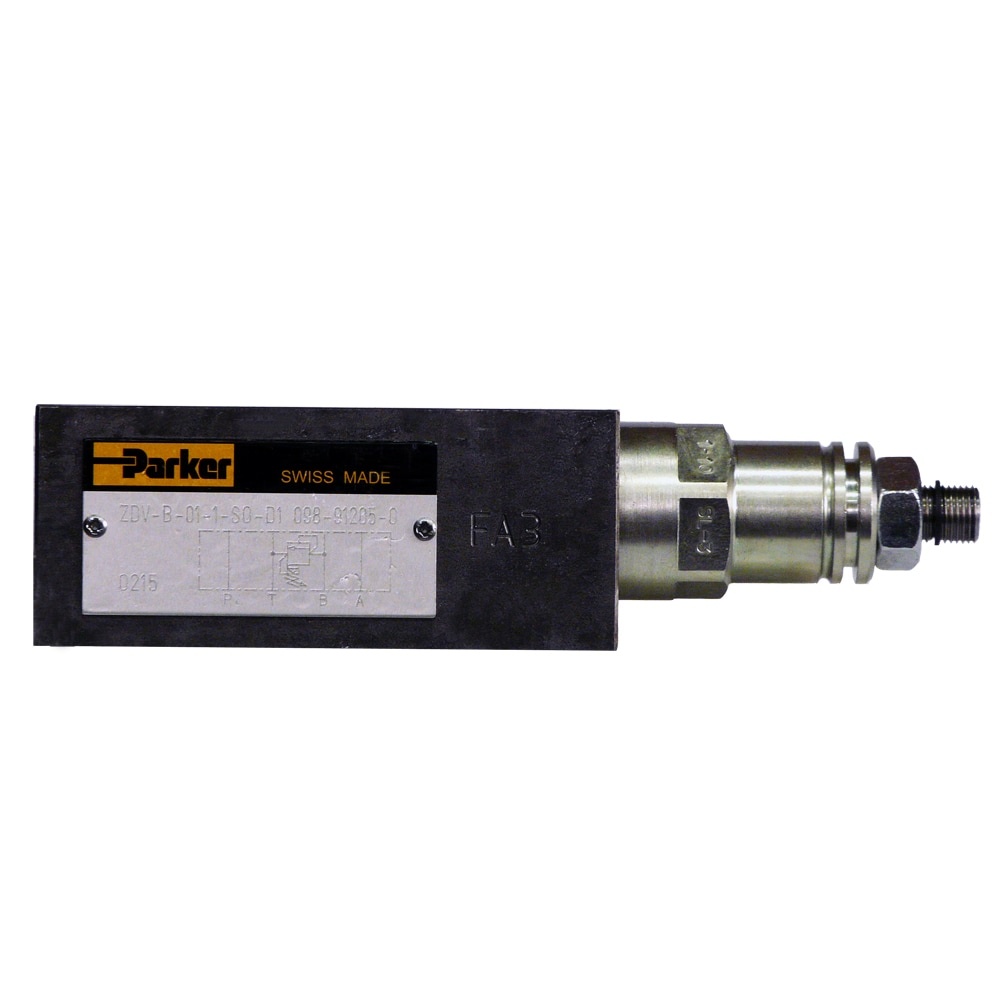

Zawór nadmiarowy sterowany pilotem ZDV - B-T, do 70 bar (NG10, CETOP 05) 098-91038-0

Seria zaworów nadmiarowych sterowanych pilotem ZDV to sandwichowe (płytowe) komponenty, w których Parker przekłada swoje wieloletnie doświadczenie w budowie systemów stosowych na kompaktowe i niezawodne rozwiązania hydrauliczne. Zawory dostępne są w dwóch wielkościach - NG06 (CETOP 03) oraz NG10 (CETOP 05) - i zaprojektowano je z myślą o maksymalnych przepływach sięgających 140 l/min.

Prezentowany model, oznaczony jako ZDV02, wykonany jest w wielkości NG10 z nastawą ciśnienia 70 bar. Funkcję nadmiarową można umieścić pomiędzy liniami P i T, A i T, B i T lub jednocześnie A-T oraz B-T, w zależności od potrzeb układu. Zawory z tej serii mogą też pełnić funkcję doładowania (pre-charge), z ciśnieniem działającym pomiędzy A i B oraz B i A.

Dzięki modułowej, sandwichowej konstrukcji zawór montuje się bezpośrednio w stosie elementów hydraulicznych, co upraszcza budowę układu i skraca czas jego wdrożenia.

Zastosowanie

Zawór przeznaczony jest przede wszystkim do zastosowań przemysłowych oraz obrabiarek, gdzie sprawdza się w typowych układach hydrauliki ogólnego przeznaczenia.

Zalety

• Sprawdzona, kompaktowa konstrukcja wynikająca z wieloletniego doświadczenia Parkera w hydraulice - podnosi niezawodność
• Wysoka wydajność przepływu w stosunku do rozmiaru zaworu - do 140 l/min
• Krótki czas dostawy - brak konieczności magazynowania
• Dostępność w dwóch wielkościach: ZDV01 - NG06 (CETOP 03) oraz ZDV02 - NG10 (CETOP 05)
• Elastyczna konfiguracja funkcji ciśnieniowej: w P, A, B lub A + B
