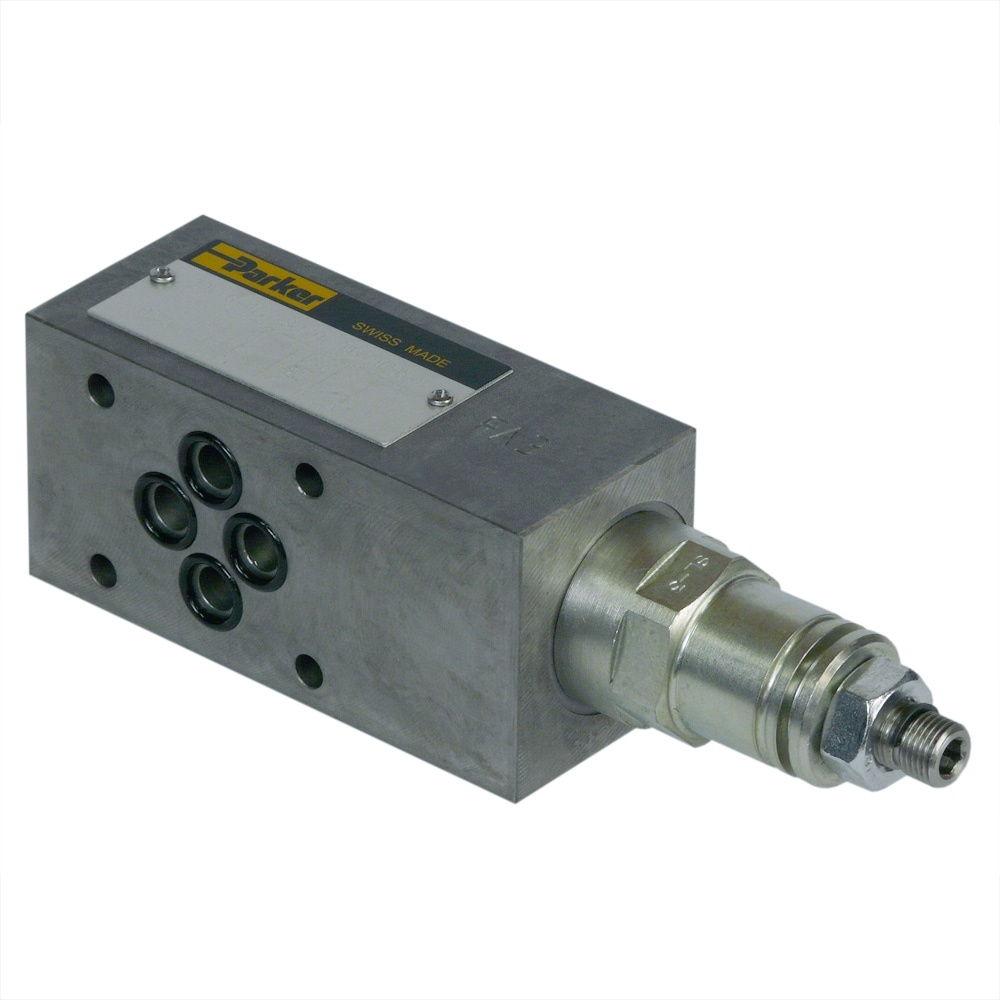

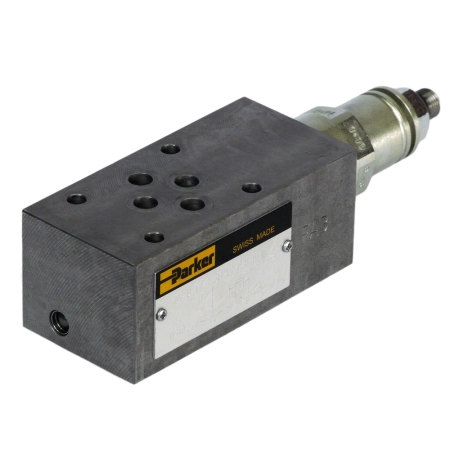

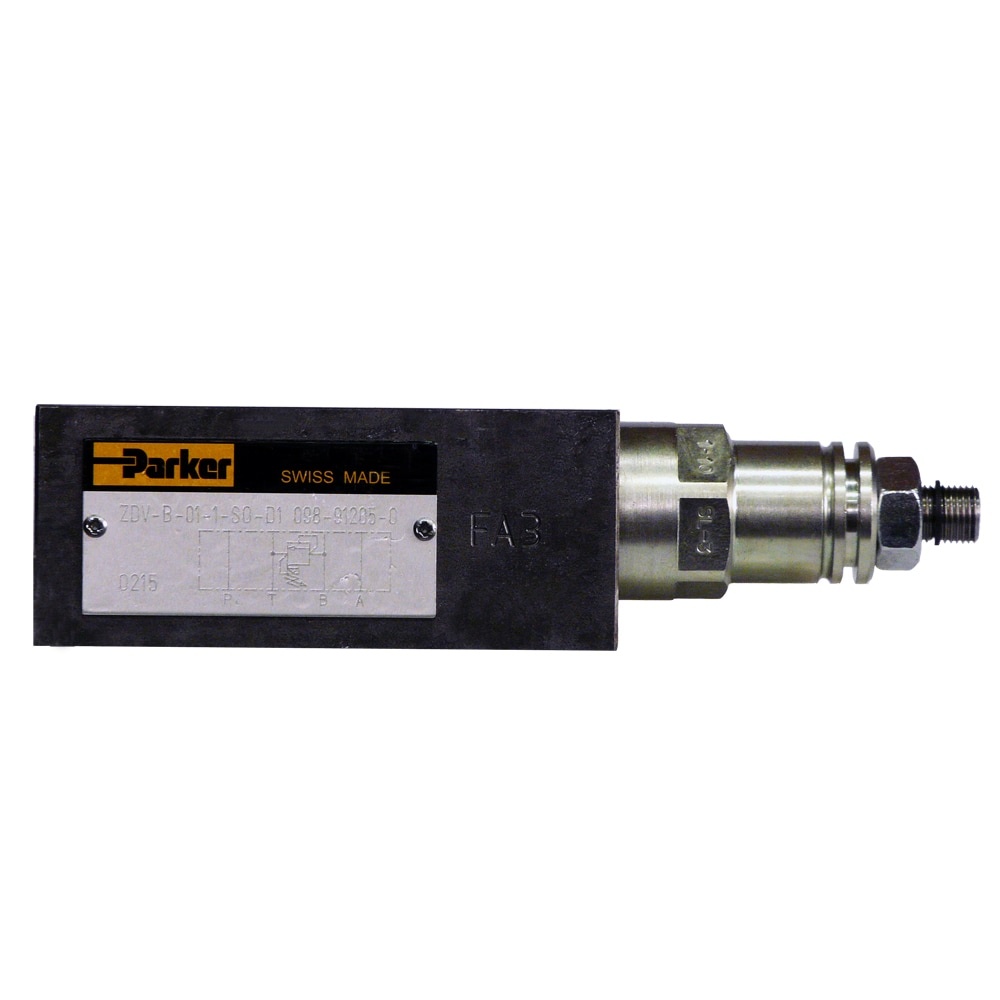

Zawór nadmiarowy sterowany pilotem ZDV - P-T, do 315 bar (NG10, CETOP 05) 098-91035-0
Dostępność: Na zamówienie
Koszt wysyłki: od 9,00 zł
Numer katalogowy: 098-91035-0
Kod producenta: 098-91035-0
Stan magazynowy:
Waga: 3,30 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)
Zawór nadmiarowy ZDV02 to sterowany pilotem zawór ciśnieniowy typu sandwich, opracowany przez Parkera z wykorzystaniem wieloletniego doświadczenia w komponentach hydraulicznych o wysokiej wydajności. Zawór dostępny jest w wielkości NG10 (CETOP 05) i pozwala na przepływ do 140 l/min, przy maksymalnym ciśnieniu 315 bar.
Funkcja nadmiarowa może być realizowana pomiędzy liniami P i T, A i T, B i T lub jednocześnie A-T i B-T - w zależności od typowych potrzeb ograniczania ciśnienia w układzie. Zawór można też zamówić w wersji z funkcją doładowania (pre-charge), z ciśnieniem działającym pomiędzy A i B oraz B i A.
Seria ZDV występuje w dwóch wielkościach: ZDV01 - NG06 (CETOP 03) oraz ZDV02 - NG10 (CETOP 05), co pozwala dopasować zawór do różnych układów hydraulicznych bez konieczności zmiany koncepcji sterowania ciśnieniem.
Zastosowanie
- Przemysł
- Obrabiarki (machine tools)
Zalety
- Kompaktowa, sprawdzona konstrukcja odzwierciedlająca długoletnie doświadczenie Parkera w hydraulice - zwiększa niezawodność
- Wysoka wydajność przepływu do 140 l/min - optymalna efektywność w stosunku do wielkości zaworu
- Krótki czas dostawy - brak konieczności magazynowania
- Dostępny w dwóch wielkościach: ZDV01 (NG06/CETOP 03) i ZDV02 (NG10/CETOP 05)
- Funkcja ciśnieniowa w konfiguracji P, A, B lub A + B
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Ręczne |
| Mechanizm regulacji | Śruba sześciokątna z nakrętką zabezpieczającą |
| Materiał korpusu | Stal |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Natężenie przepływu | 140 bar |
| Natężenie przepływu | 140 L/min |
| Rodzaj cieczy roboczej | Olej hydrauliczny wg DIN 51524 |
| Funkcja | Rozprężanie ciśnienia z P do T |
| Maks. ciśnienie robocze | 315 bar |
| Maks. temperatura pracy | 60 °C |
| Maks. nastawa ciśnienia | 315 bar |
| Min. temperatura pracy | -20 °C |
| Typ montażu | Płyta pośrednia (sandwich) |
| Typ działania | Pilotowe (sterowanie wstępne) |
| Przyłącze | NG10 / CETOP 05 |
| Zakres regulacji ciśnienia | 315 bar |
| Seria produktu | Zawór ciśnieniowy |
| Materiał uszczelnień | NBR |
| Waga | 3 kg |
