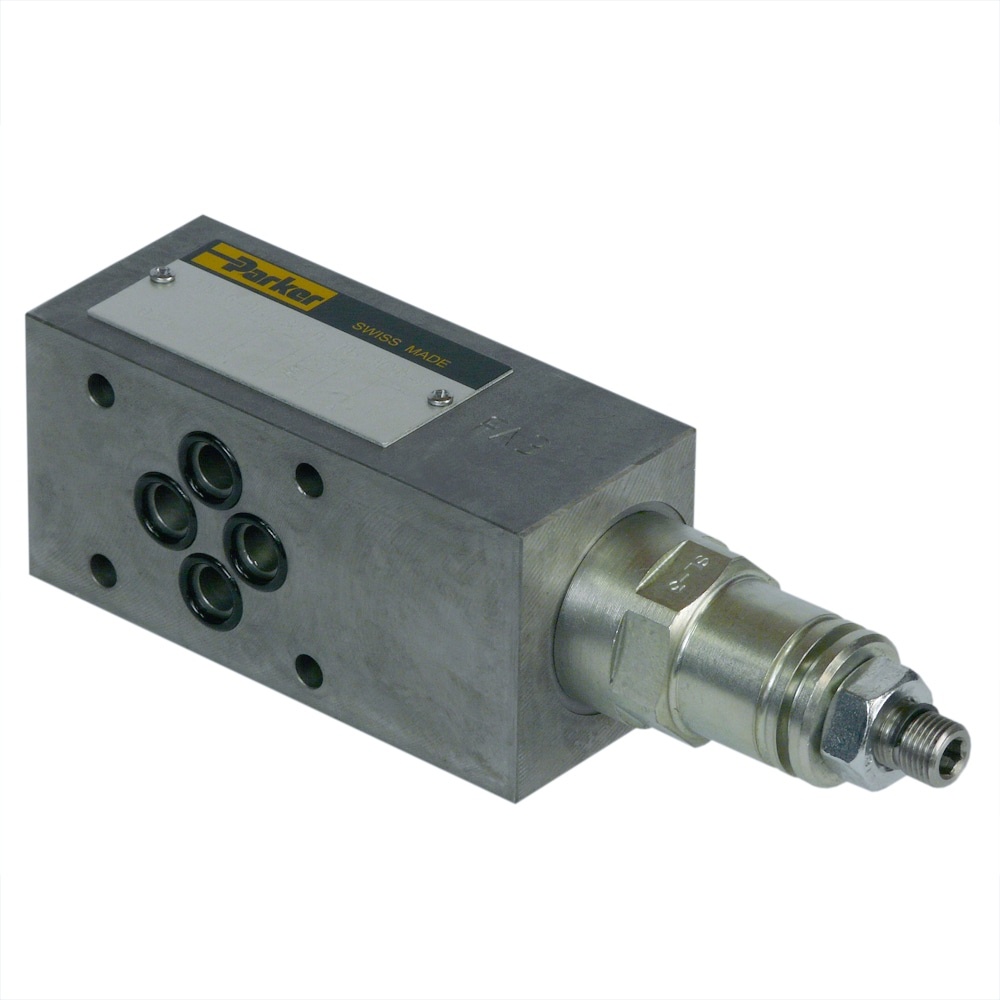

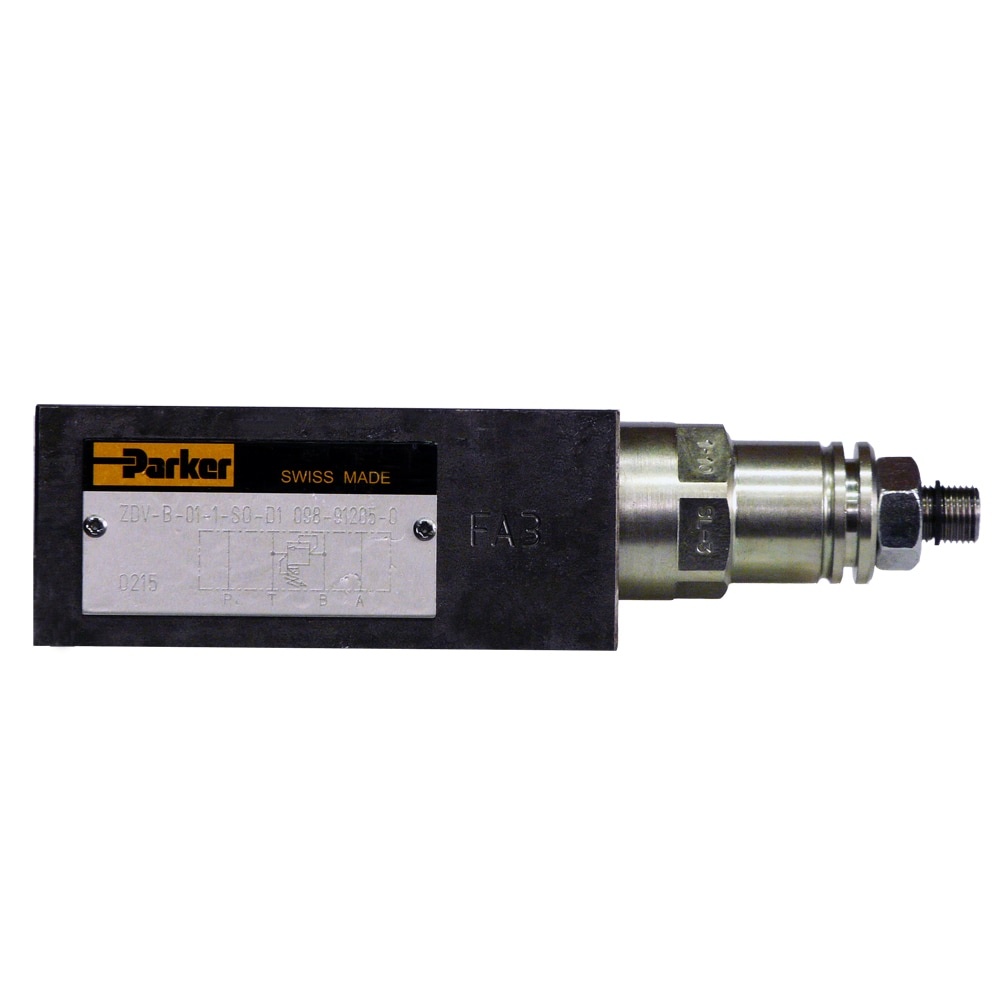

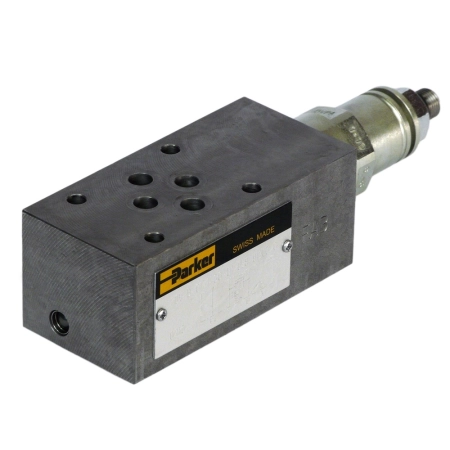

Zawór nadmiarowy sterowany pilotem ZDV - A-B, B-A, do 315 bar (NG10, CETOP 05) 098-91043-0
Dostępność: Na zamówienie
Koszt wysyłki: od 9,00 zł
Numer katalogowy: 098-91043-0
Kod producenta: 098-91043-0
Stan magazynowy:
Waga: 3,50 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)
Zawory nadmiarowe sterowane pilotem serii ZDV to efekt wieloletniego doświadczenia Parkera w projektowaniu wysokowydajnych komponentów do systemów kanałowych (stack system). Zawory kanałowe (sandwich) dostępne są w dwóch wielkościach: NG06 (CETOP 03) oraz NG10 (CETOP 05), z maksymalnym przepływem do 140 l/min.
Funkcja przelewowa może być realizowana pomiędzy P i T, A i T, B i T lub jednocześnie A i T oraz B i T - w zależności od potrzeb układu hydraulicznego. Dla funkcji doładowania wstępnego zawór ZDV można zamówić z funkcją ciśnieniową pomiędzy A i B oraz B i A.
Model ZDV02 odpowiada wielkości NG10, a jego zwarta i sprawdzona konstrukcja zapewnia wysoką niezawodność przy jednoczesnym zachowaniu optymalnej wydajności w stosunku do rozmiaru zaworu.
Zastosowanie
Zawór przeznaczony jest do zastosowań przemysłowych oraz w obrabiarkach - sprawdza się we wszystkich typowych układach hydraulicznych ogólnego przeznaczenia.
Zalety
- Zwarta, sprawdzona konstrukcja wynikająca z wieloletniego doświadczenia w hydraulice - zwiększona niezawodność
- Wysoka wydajność przepływu - optymalna sprawność w stosunku do wielkości zaworu
- Krótki czas dostawy - brak konieczności magazynowania
- Dostępny w dwóch wielkościach: ZDV01 - NG06 (CETOP 03) oraz ZDV02 - NG10 (CETOP 05)
- Funkcja ciśnieniowa w P, A, B lub A + B
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Ręczne |
| Mechanizm regulacji | Śruba sześciokątna z nakrętką zabezpieczającą |
| Materiał korpusu | Stal |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Natężenie przepływu | 140 bar |
| Natężenie przepływu | 140 L/min |
| Rodzaj cieczy roboczej | Olej hydrauliczny wg DIN 51524 |
| Funkcja | Rozprężanie ciśnienia z A do B i z B do A |
| Maks. ciśnienie robocze | 315 bar |
| Maks. temperatura pracy | 60 °C |
| Maks. nastawa ciśnienia | 315 bar |
| Min. temperatura pracy | -20 °C |
| Typ montażu | Płyta pośrednia (sandwich) |
| Typ działania | Pilotowe (sterowanie wstępne) |
| Przyłącze | NG10 / CETOP 05 |
| Zakres regulacji ciśnienia | 315 bar |
| Seria produktu | Zawór ciśnieniowy |
| Materiał uszczelnień | NBR |
| Waga | 3.7 kg |
