Rozdzielacz proporcjonalny D41FB - suwak E01, ±10 V/4-20 mA, pilot zewn. (NG16) D41FBE01BC2NW50

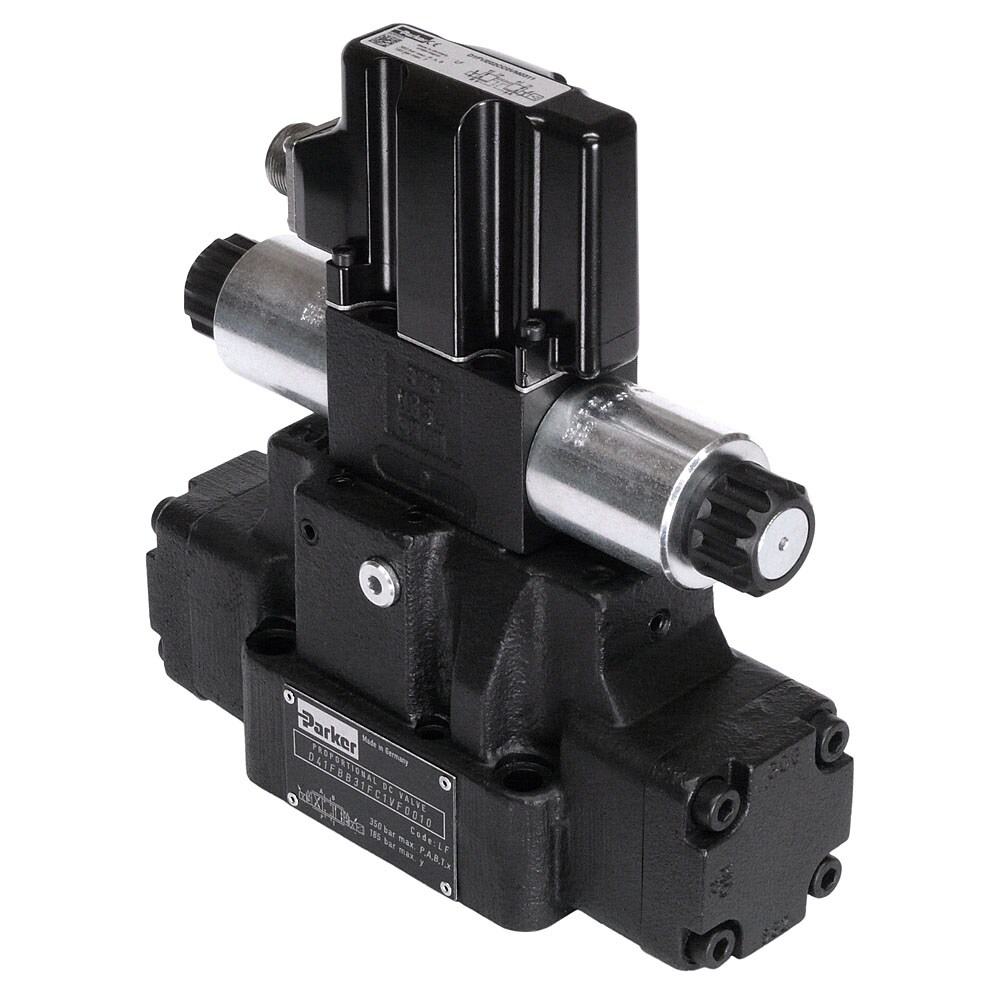

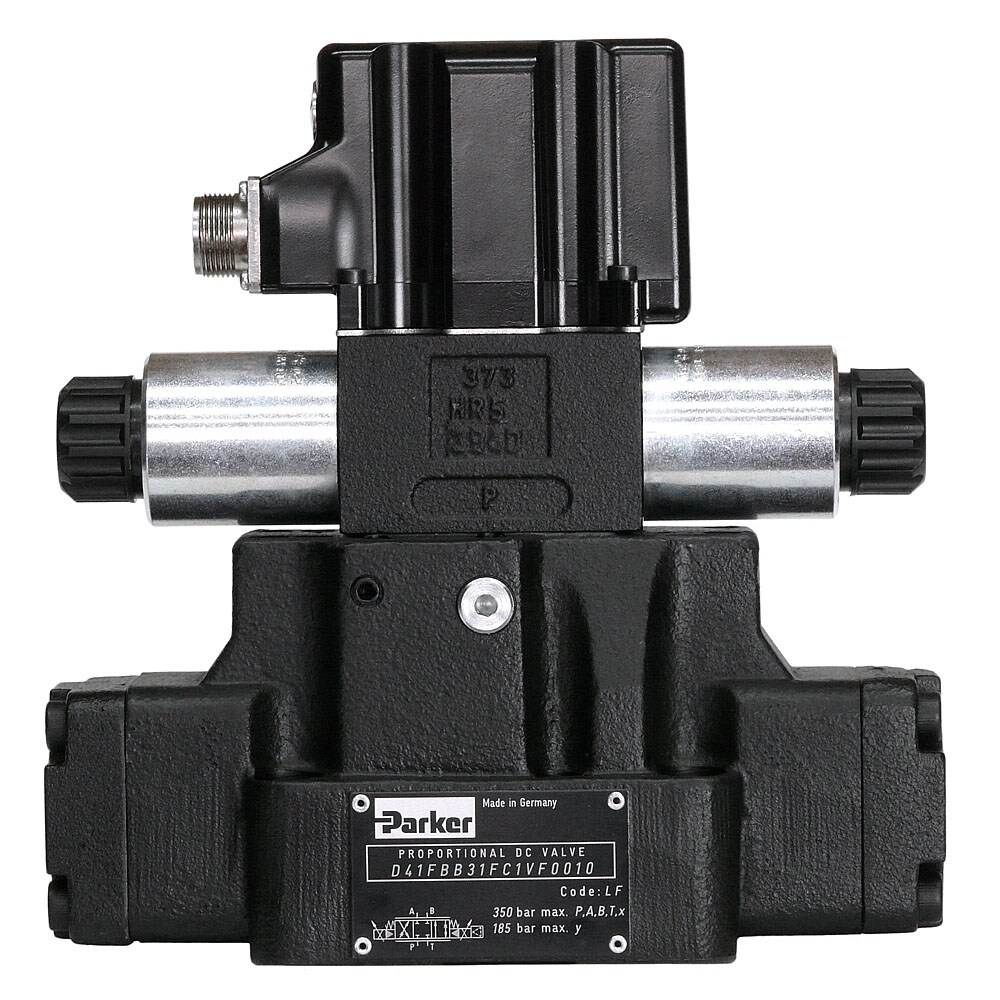

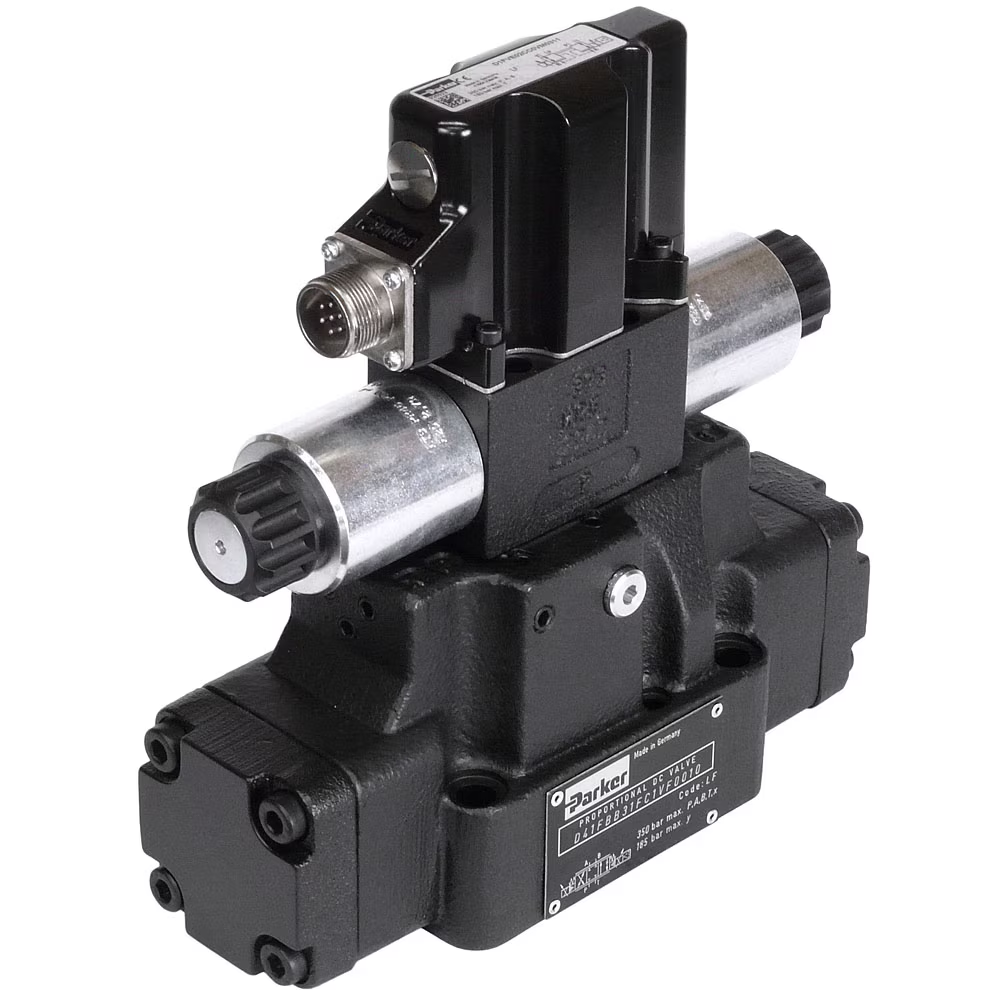

Rozdzielacz proporcjonalny sterowany pilotem Parker D41FB OBE (kod D41FBE01BC2NW50) to zawór o wielkości NG16 (CETOP 07) z wbudowaną elektroniką cyfrową. Należy do serii D*1FB OBE, obejmującej cztery wielkości: D31FB (NG10), D41FB (NG16), D91FB (NG25) i D111FB (NG32). Seria opiera się na sprawdzonej, solidnej konstrukcji zapewniającej długą żywotność oraz bardzo dobry stosunek ceny do możliwości.

Zawór pracuje z barometrycznym sprzężeniem zwrotnym stopnia głównego do redukcyjnego zaworu pilotowego. Ciśnienie sterowania 25 bar pozwala uzyskać duże przepływy przy zachowaniu wysokiej stabilności. Charakterystyka przepływu jest progresywna, co umożliwia czułą regulację natężenia przepływu. Ten wariant ma przepływ 100 l/min, maksymalne ciśnienie robocze 350 bar, uszczelnienia NBR, suwak E01, zasilanie i odwodnienie pilota zewnętrzne oraz wykonanie standardowe.

Cyfrowa elektronika pokładowa znajduje się w wytrzymałym metalowym korpusie o stopniu ochrony IP65, co pozwala stosować zawór w trudnych warunkach otoczenia. Wartości nominalne są ustawione fabrycznie. Zawór przyjmuje sygnał sterujący 0 - ±10 V lub 4 - 20 mA i jest zasilany napięciem 18 - 30 VDC. Do komunikacji z interfejsem szeregowym RS232 dostępny jest kabel jako akcesorium, a parametry zaworu można edytować w popularnym oprogramowaniu ProPxD. Zawór montuje się na płycie przyłączeniowej według normy DIN 24340 / ISO 4401 / CETOP RP121 / NFPA, w dowolnej pozycji. Czas odpowiedzi to 75 ms, a histereza poniżej 5 %.

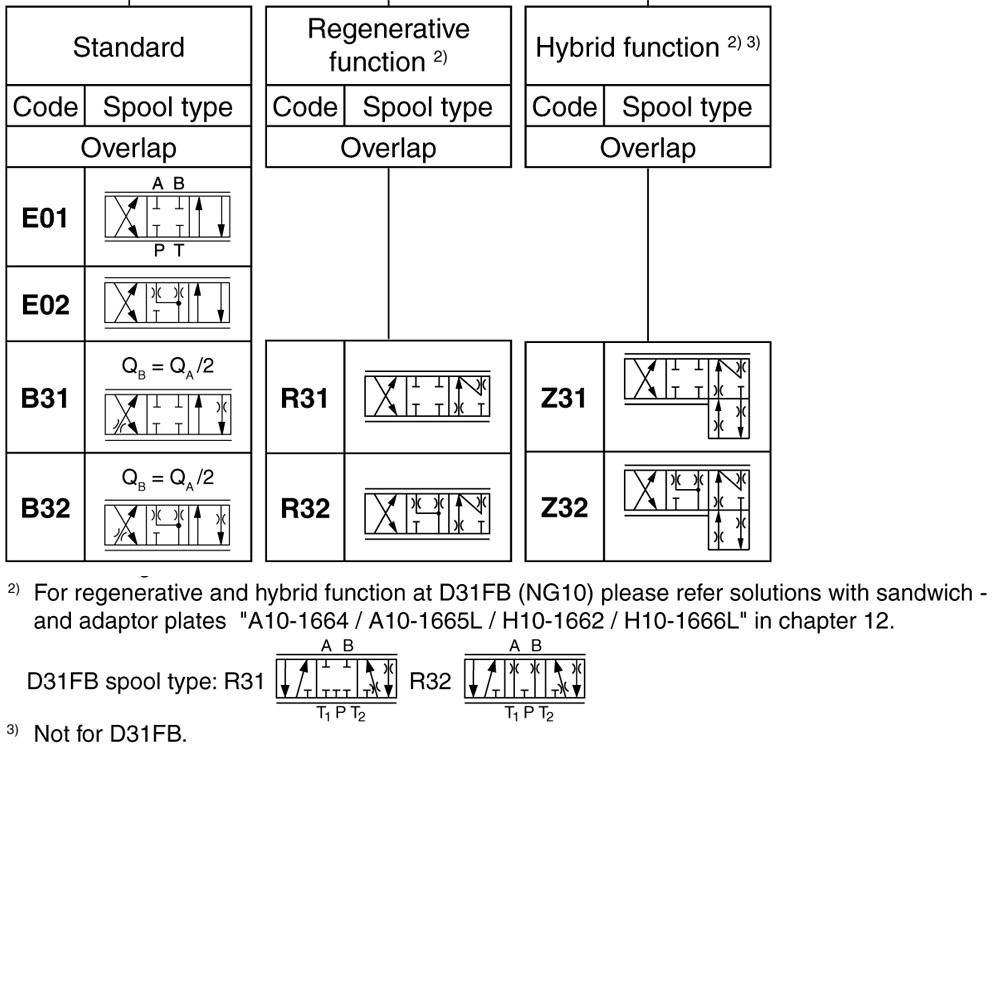

W serii D*1FB OBE dostępne są opcjonalnie: monitorowanie pozycji środkowej, energooszczędna funkcja regeneracji w linii A (A-regeneration) oraz wersja hybrydowa przełączalna między trybem regeneracji a standardowym. Opcje te dotyczą serii, a opisywany zawór jest w wykonaniu standardowym.

Zastosowanie

Zawory serii D*1FB OBE znajdują zastosowanie w przemyśle, w obrabiarkach oraz w przetwórstwie gumy i opon. Typowe zastosowania to obrabiarki, prasy ogólnego przeznaczenia i prasy do opon.

Zalety

• sprawdzona konstrukcja, która zapewnia niezawodną pracę
• progresywna charakterystyka przepływu, która umożliwia czułą regulację natężenia przepływu
• duża przepustowość przy optymalnej sprawności w stosunku do wielkości zaworu (100 l/min przy NG16)
• maksymalne ciśnienie robocze 350 bar
• wbudowana elektronika cyfrowa w metalowej obudowie IP65
• bardzo dobry stosunek ceny do możliwości, czyli szybki zwrot z inwestycji
• krótki czas dostawy, więc nie trzeba tworzyć zapasów magazynowych
• możliwość edycji parametrów w oprogramowaniu ProPxD
