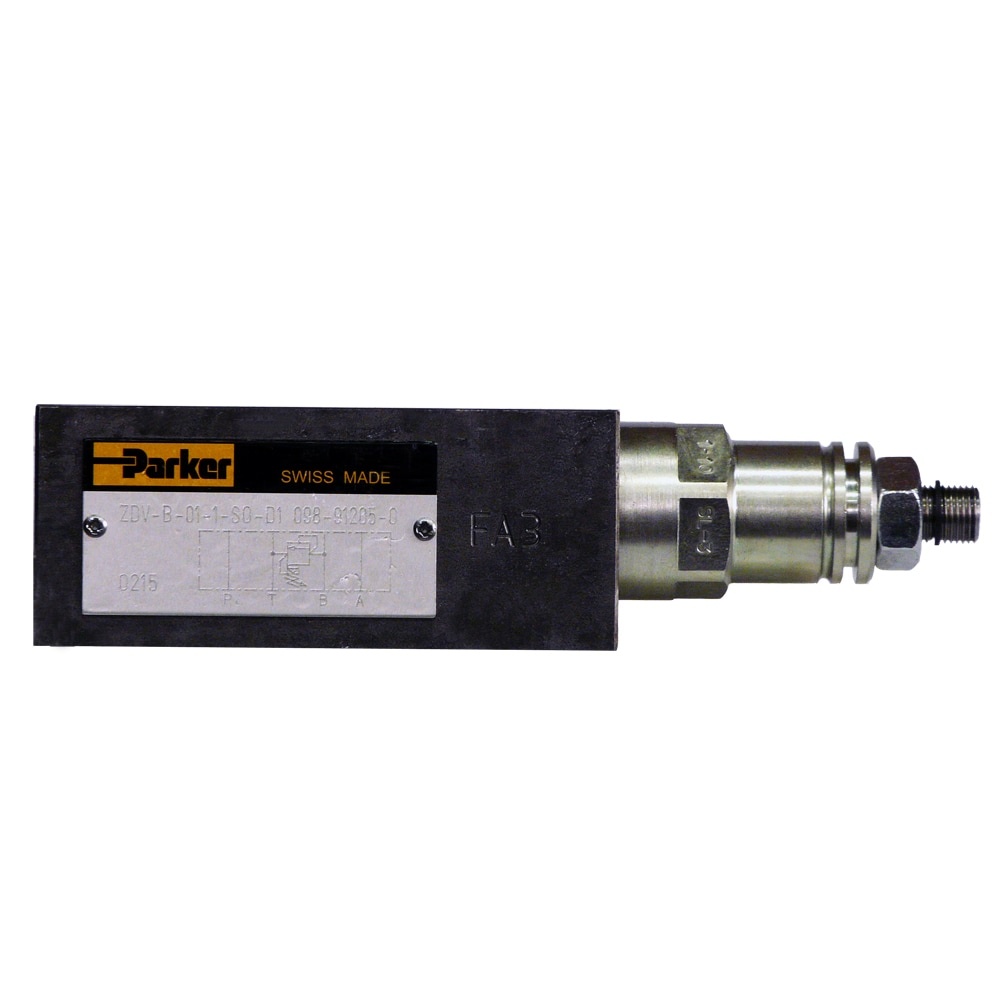

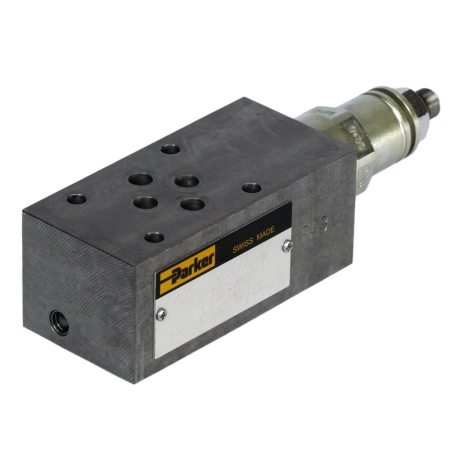

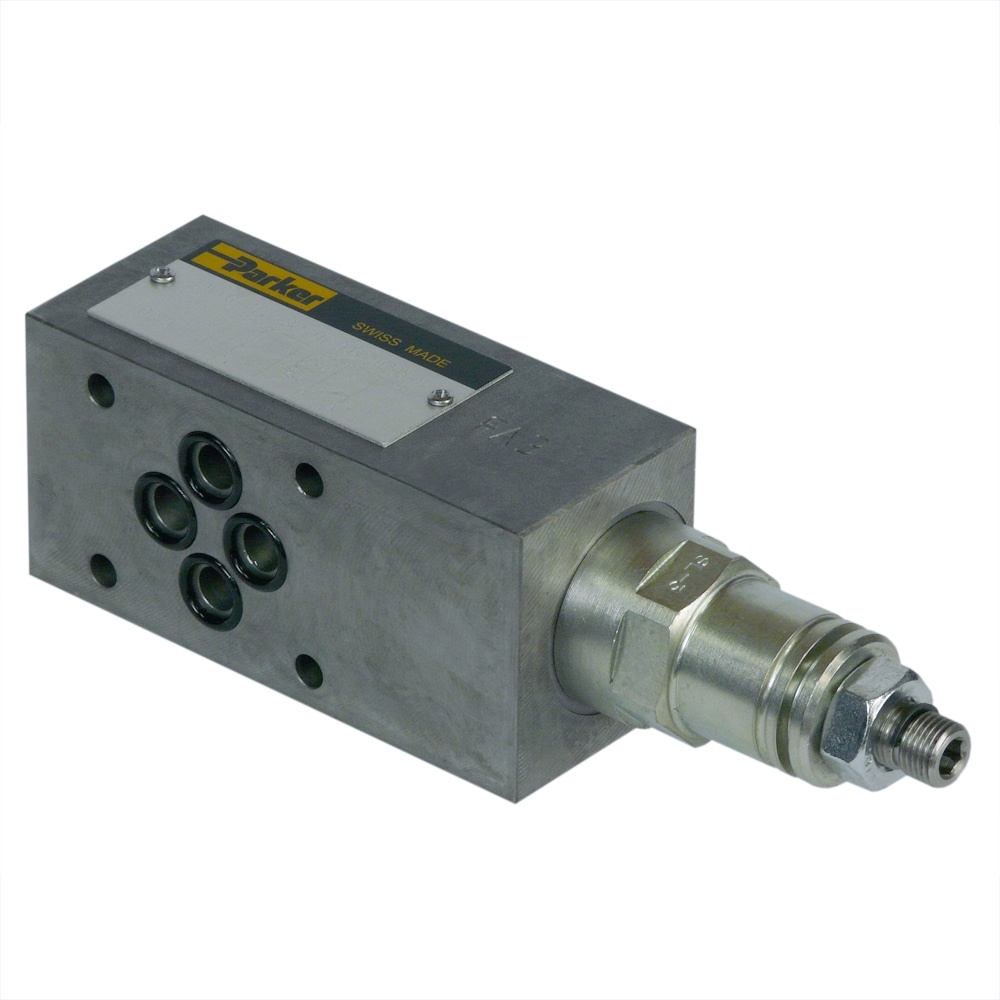

Zawór nadmiarowy sterowany pilotem ZDV - A-T, B-T, do 350 bar (NG06, CETOP 03) 098-91208-0
Zawór nadmiarowy sterowany pilotem ZDV01 w wielkości NG06 (CETOP 03), zawór kanałowy (sandwich) na ciśnienie 350 bar, przepływ do 140 l/min.
Dostępność: Na zamówienie
Koszt wysyłki: od 9,00 zł
Numer katalogowy: 098-91208-0
Kod producenta: 098-91208-0
Stan magazynowy:
Waga: 2,40 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)
Zawory nadmiarowe sterowane pilotem serii ZDV to sprawdzone rozwiązanie, które wykorzystuje wieloletnie doświadczenie Parkera w budowie komponentów do wysokowydajnych układów kanałowych (stack systems). Zawory kanałowe (sandwich) dostępne są w dwóch wielkościach: NG06 (CETOP 03) - model ZDV01, oraz NG10 (CETOP 05) - model ZDV02, zapewniając przepływ na poziomie do 140 l/min.
Funkcja ograniczania ciśnienia może być zrealizowana pomiędzy sekcjami P i T, A i T, B i T lub jednocześnie A i T + B i T - w zależności od typowego zastosowania. Dla funkcji doładowania wstępnego (pre-charge) zawór ZDV można zamówić z funkcją ciśnieniową między A i B + B i A.
Prezentowany wariant, indeks 098-91208-0, to zawór ZDV01 NG06 na ciśnienie robocze 350 bar.
Zastosowanie
Zawór przeznaczony jest do zastosowań przemysłowych, w tym w obrabiarkach oraz ogólnych aplikacjach hydraulicznych.
Zalety
- Kompaktowa, sprawdzona konstrukcja wynikająca z wieloletniego doświadczenia w hydraulice - zwiększa niezawodność
- Wysoka wydajność przepływu - optymalna efektywność w stosunku do wielkości zaworu
- Krótki czas dostawy - brak konieczności magazynowania
- Dostępny w dwóch wielkościach: ZDV01 - NG06 (CETOP 03) oraz ZDV02 - NG10 (CETOP 05)
- Funkcja ciśnieniowa realizowana w P, A, B lub A + B
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Ręczne |
| Mechanizm regulacji | Śruba sześciokątna z nakrętką zabezpieczającą |
| Materiał korpusu | Stal |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Natężenie przepływu | 80 bar |
| Natężenie przepływu | 80 L/min |
| Rodzaj cieczy roboczej | Olej hydrauliczny wg DIN 51524 |
| Funkcja | Rozprężanie ciśnienia z A do T i z B do T |
| Maks. ciśnienie robocze | 350 bar |
| Maks. temperatura pracy | 60 °C |
| Maks. nastawa ciśnienia | 350 bar |
| Min. temperatura pracy | -20 °C |
| Typ montażu | Płyta pośrednia (sandwich) |
| Typ działania | Pilotowe (sterowanie wstępne) |
| Przyłącze | NG06 / CETOP 03 |
| Zakres regulacji ciśnienia | 350 bar |
| Seria produktu | Zawór ciśnieniowy |
| Materiał uszczelnień | NBR |
| Waga | 2.5 kg |
