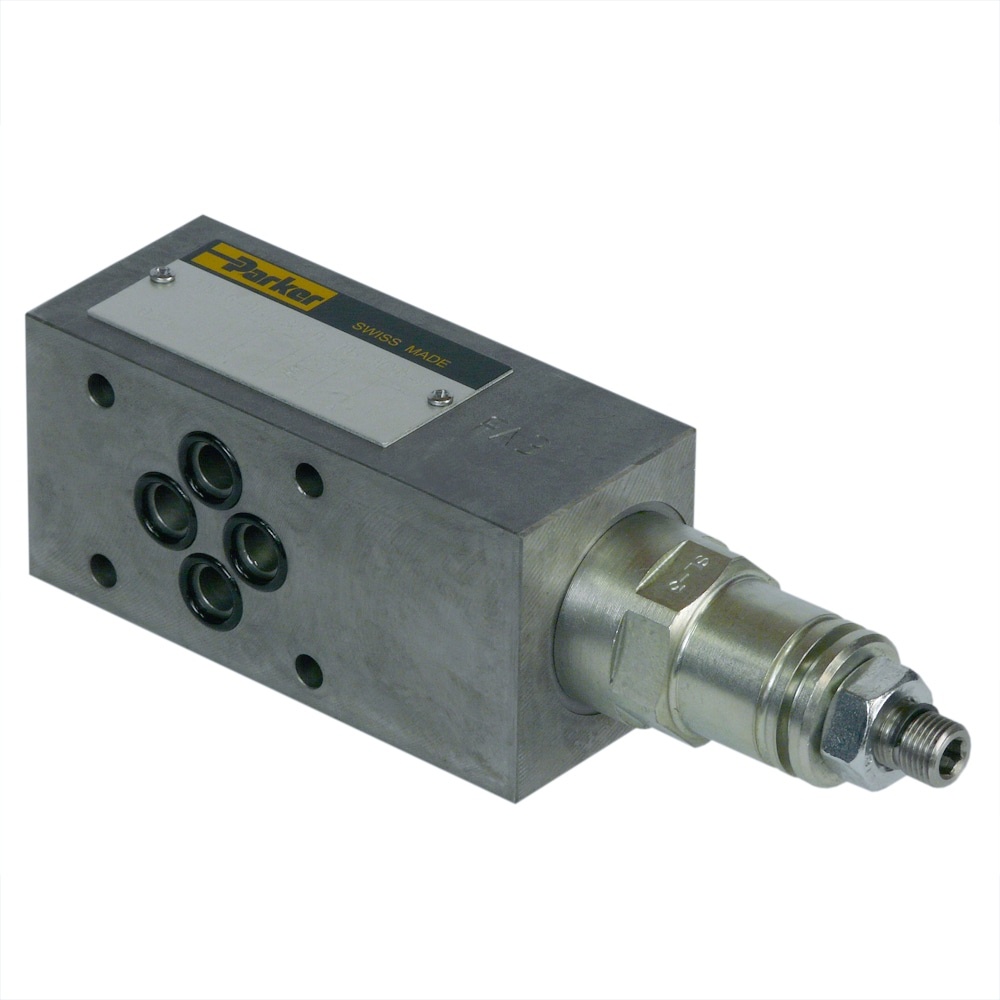

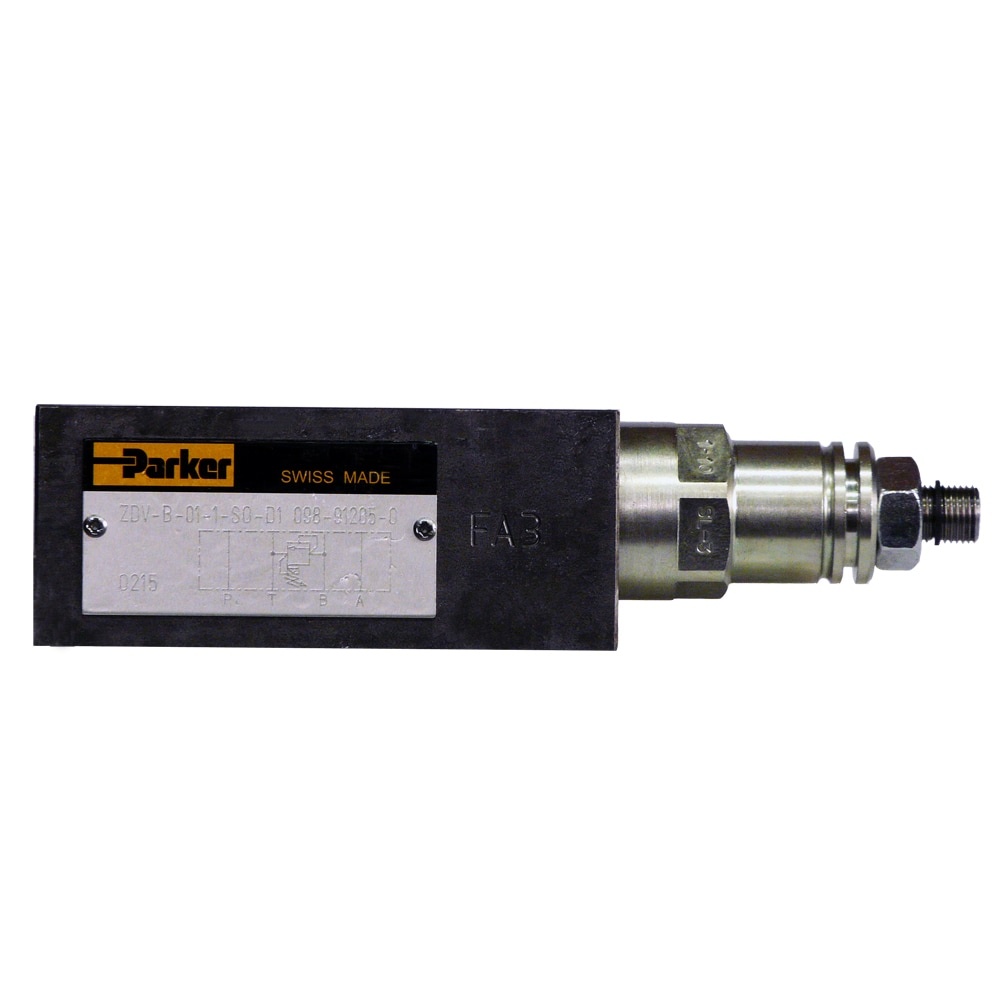

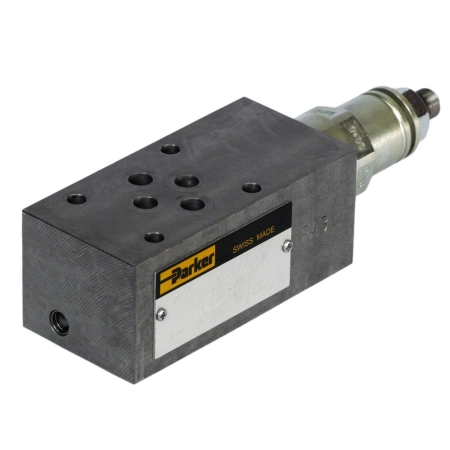

Zawór nadmiarowy sterowany pilotem ZDV - A-T, B-T, do 70 bar (NG10, CETOP 05) 098-91040-0
Dostępność: Na zamówienie
Koszt wysyłki: od 9,00 zł
Numer katalogowy: 098-91040-0
Kod producenta: 098-91040-0
Stan magazynowy:
Waga: 3,10 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)
Zawory nadmiarowe sterowane pilotem z serii ZDV to rozwiązanie oparte na wieloletnim doświadczeniu Parkera w projektowaniu komponentów wysokiej wydajności do systemów wieżowych (stack). Zawory kanałowe (sandwich) dostępne są w dwóch wielkościach: NG06 (CETOP 03) oraz NG10 (CETOP 05), a maksymalny przepływ sięga 140 l/min.
Prezentowany model to wersja ZDV02 w wielkości NG10, fabrycznie nastawiona na ciśnienie 70 bar. Funkcję nadmiarową można skonfigurować pomiędzy liniami P i T, A i T, B i T lub jednocześnie A-T oraz B-T. Zawór dostępny jest również w wersji z funkcją doładowania wstępnego (pre-charge), z ciśnieniem ustawianym pomiędzy A i B oraz B i A.
Zwarta konstrukcja zaworu bazuje na sprawdzonym, wieloletnio eksploatowanym rozwiązaniu, co przekłada się na wysoką niezawodność pracy przy zachowaniu wysokiej wydajności przepływowej w stosunku do rozmiaru komponentu.
Zastosowanie
- Przemysł - ogólne zastosowania hydrauliczne
- Obrabiarki (machine tools)
Zalety
- Zwarta, sprawdzona konstrukcja bazująca na wieloletnim doświadczeniu Parkera w hydraulice - zwiększona niezawodność
- Wysoka wydajność przepływowa - do 140 l/min - optymalna efektywność w stosunku do wielkości zaworu
- Krótki czas dostawy - brak konieczności magazynowania
- Dostępny w dwóch wielkościach: ZDV01 - NG06 (CETOP 03) oraz ZDV02 - NG10 (CETOP 05)
- Konfigurowalna funkcja ciśnieniowa w liniach P, A, B lub A + B
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Ręczne |
| Mechanizm regulacji | Śruba sześciokątna z nakrętką zabezpieczającą |
| Materiał korpusu | Stal |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Natężenie przepływu | 140 bar |
| Natężenie przepływu | 140 L/min |
| Rodzaj cieczy roboczej | Olej hydrauliczny wg DIN 51524 |
| Funkcja | Rozprężanie ciśnienia z A do T i z B do T |
| Maks. ciśnienie robocze | 315 bar |
| Maks. temperatura pracy | 60 °C |
| Maks. nastawa ciśnienia | 70 bar |
| Min. temperatura pracy | -20 °C |
| Typ montażu | Płyta pośrednia (sandwich) |
| Typ działania | Pilotowe (sterowanie wstępne) |
| Przyłącze | NG10 / CETOP 05 |
| Zakres regulacji ciśnienia | 70 bar |
| Seria produktu | Zawór ciśnieniowy |
| Materiał uszczelnień | NBR |
| Waga | 3.7 kg |
