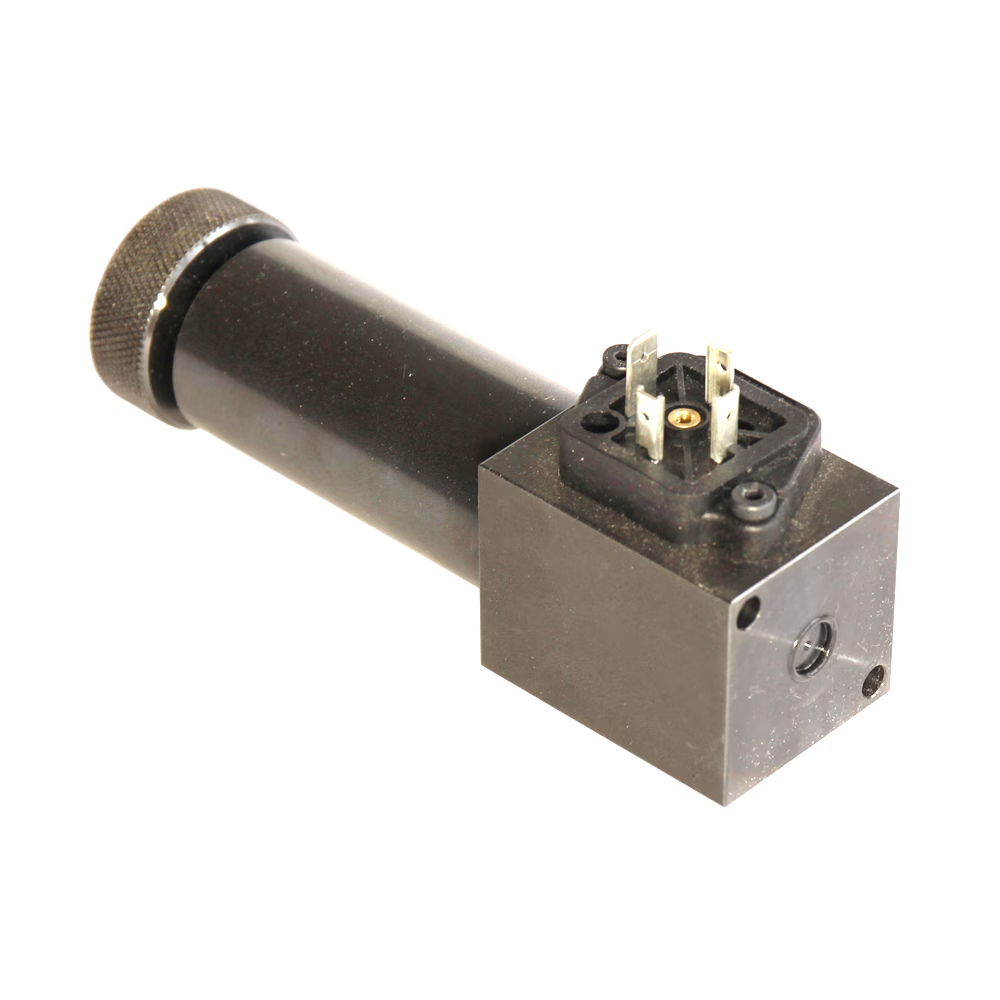

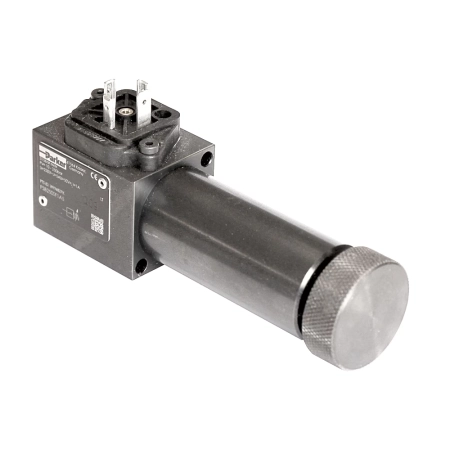

Przełącznik ciśnieniowy PSB - zakres 10-160 bar, montaż kołnierzowy, regulacja imbusem, zamek, NBR PSB160AF1AZ

Przełącznik ciśnieniowy elektrohydrauliczny Parker PSB w wersji PSB160AF1AZ wysyła sygnał elektryczny, gdy mierzone ciśnienie wzrośnie powyżej lub spadnie poniżej ustawionej wartości. Wersja ma zakres nastawy 10-160 bar, a maksymalne ciśnienie robocze wynosi 315 bar.

Seria PSB pozwala na montaż na blokach hydraulicznych, płytach przekładkowych lub bezpośrednio na przewodzie. Ta wersja ma montaż kołnierzowy (przyłącze czołowe). Tłok obciążony sprężyną jest tłumiony hydraulicznie, dzięki czemu przełącznik reaguje dokładnie i zapewnia bardzo dobrą histerezę między punktami przełączania. Ciśnienie robocze ustawia się śrubą nastawną (klucz sześciokątny), a nieautoryzowanym zmianom nastaw zapobiega zamek cylindryczny.

Elementem elektrycznym jest mikroprzełącznik z szybkim stykiem zwiernym. Trzy zaciski umożliwiają pracę jako styk zwierny, rozwierny lub przełączny. Przyłącze elektryczne to 3-biegunowe złącze wtykowe EN 175301-803 z uziemieniem. Przy obciążeniach indukcyjnych DC zaleca się zastosowanie iskrownika, który wydłuża żywotność przełącznika.

Zastosowanie

Rynek: przemysł. Przełącznik nadaje się do ogólnych zastosowań w układach hydraulicznych.

Zalety

• wysokie ciśnienie robocze do 315 bar
• nastawa w zakresie 10-160 bar i dokładna histereza dzięki tłumionemu hydraulicznie tłokowi
• montaż kołnierzowy, a w serii także na przewodzie, bloku hydraulicznym lub płycie przekładkowej
• opcjonalny zamek cylindryczny chroniący nastawę przed nieautoryzowaną regulacją
• stopień ochrony elektrycznej IP65 - odporność na wilgoć, rozbryzgi i natrysk wody
• styk trójzaciskowy: praca jako zwierny, rozwierny lub przełączny
• uszczelnienia NBR, temperatura pracy od -20 °C do 60 °C, dowolna pozycja montażu
• częstotliwość przełączania do 1 cyklu na sekundę, masa 1 kg
