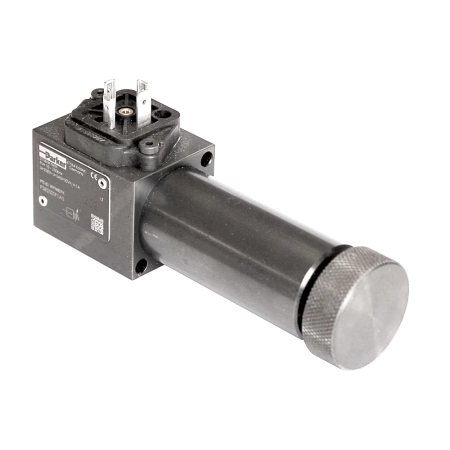

Przełącznik ciśnieniowy PSB - zakres 20-250 bar, montaż rurowy, pokrętło ze skalą, NBR PSB250SV1A

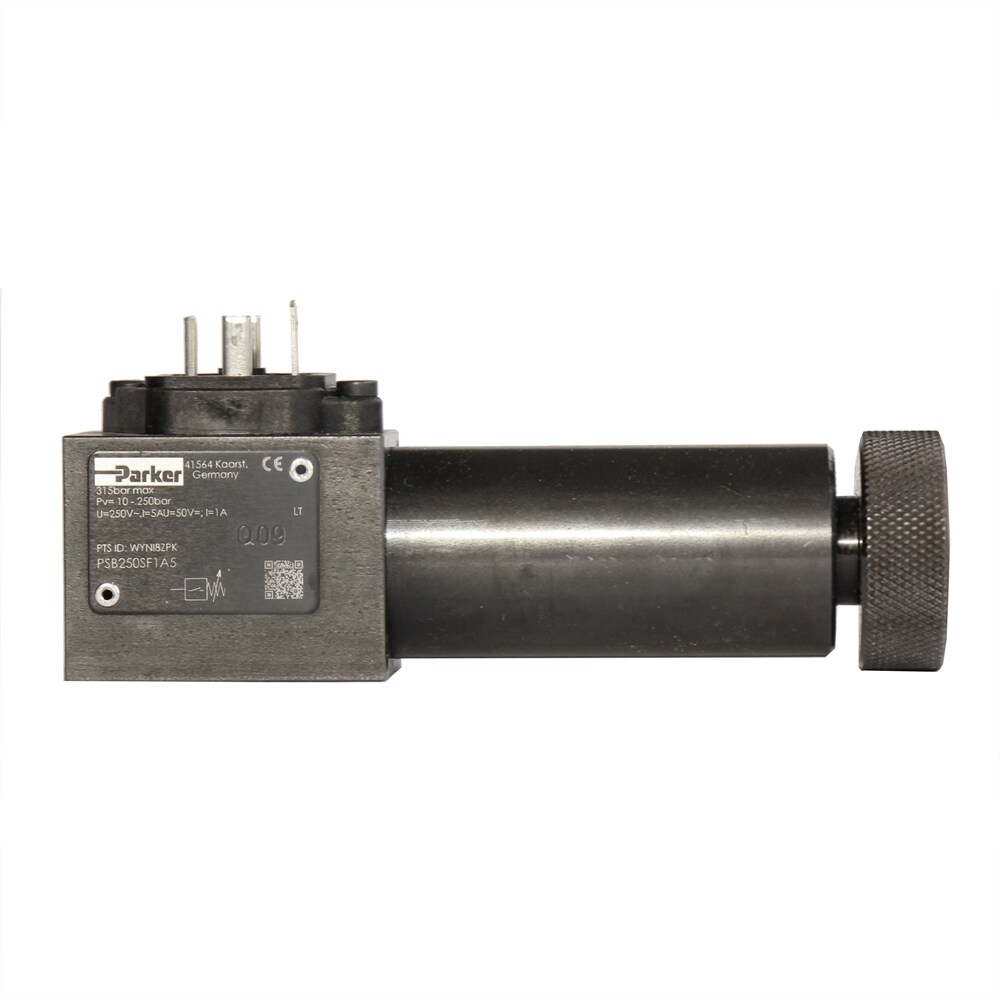

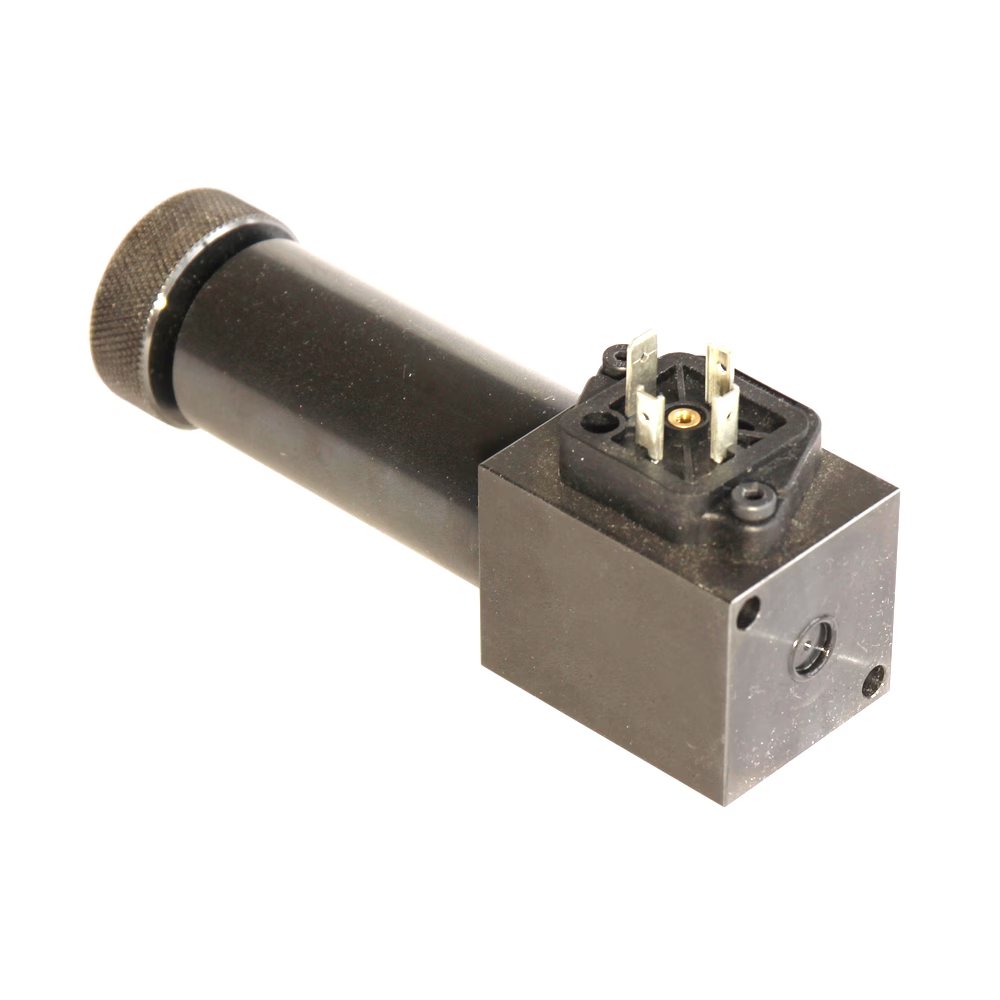

Przełącznik ciśnieniowy Parker PSB250SV1A z serii PSB to elektrohydrauliczne urządzenie, które wysyła sygnał elektryczny, gdy wykryte ciśnienie wzrośnie powyżej lub spadnie poniżej wartości nastawionej. Ta wersja ma zakres nastaw 20-250 bar, a maksymalne ciśnienie robocze wynosi 315 bar.

Obciążony sprężyną tłok jest tłumiony hydraulicznie, dzięki czemu przełącznik reaguje dokładnie, a histereza między punktami przełączania jest bardzo mała. Wymagane ciśnienie ustawia się śrubą nastawczą z pokrętłem ze skalą. Nieautoryzowanym regulacjom można zapobiec, stosując opcjonalny zamek bębenkowy.

Układ elektryczny to mikroprzełącznik z łącznikiem migowym. Trzy zaciski pozwalają pracować jako włącznik, wyłącznik lub przełącznik. Połączenie elektryczne realizuje 3-biegunowe przyłącze wtykowe zgodne z normą EN 175301-803 z uziemieniem. Ta wersja ma przyłącze hydrauliczne czołowe (fitting) do rurki Ø6, montaż rurowy i uszczelnienia z NBR. Pozycja montażowa jest dowolna, a masa wynosi 1 kg. Temperatura robocza mieści się w zakresie od -20 °C do 60 °C, a maksymalny cykl pracy to 1/s.

Zastosowanie

Przełączniki serii PSB stosuje się w przemyśle, w ogólnych zastosowaniach hydraulicznych. Zapewniają dużą elastyczność przy montażu z blokami zaworowymi, płytami warstwowymi lub bezpośrednimi połączeniami na linii.

Zalety

• Zakres nastaw 20-250 bar przy maksymalnym ciśnieniu roboczym 315 bar.
• Hydraulicznie tłumiony tłok zapewnia dokładną reakcję i dłuższy okres eksploatacji.
• Bardzo dokładna histereza między punktami przełączania.
• Regulacja pokrętłem ze skalą, z opcją blokady zamkiem bębenkowym przeciw manipulacjom.
• Mikroprzełącznik z trzema zaciskami: praca jako włącznik, wyłącznik lub przełącznik.
• Przyłącze elektryczne EN 175301-803 z uziemieniem.
• Stopień ochrony obudowy elementów elektrycznych IP65 (według opisu serii) zachowuje szczelność mimo wilgoci, rozpylania lub rozbryzgów.
• Kompaktowa konstrukcja do wymagających zastosowań.

Uwaga: w przypadku indukcyjnych odbiorników prądu stałego należy stosować iskiernik, aby wydłużyć okres eksploatacji.
