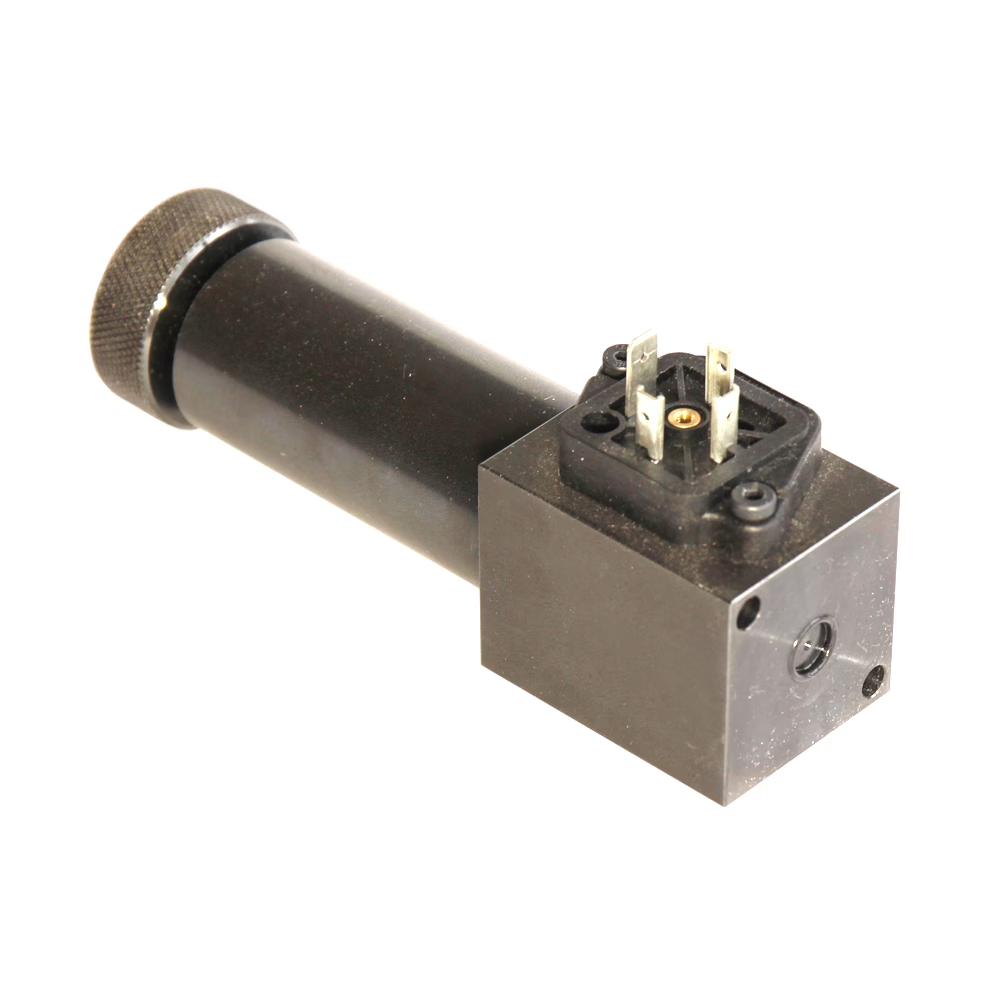

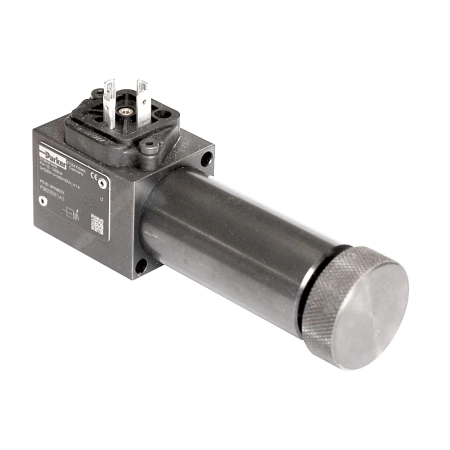

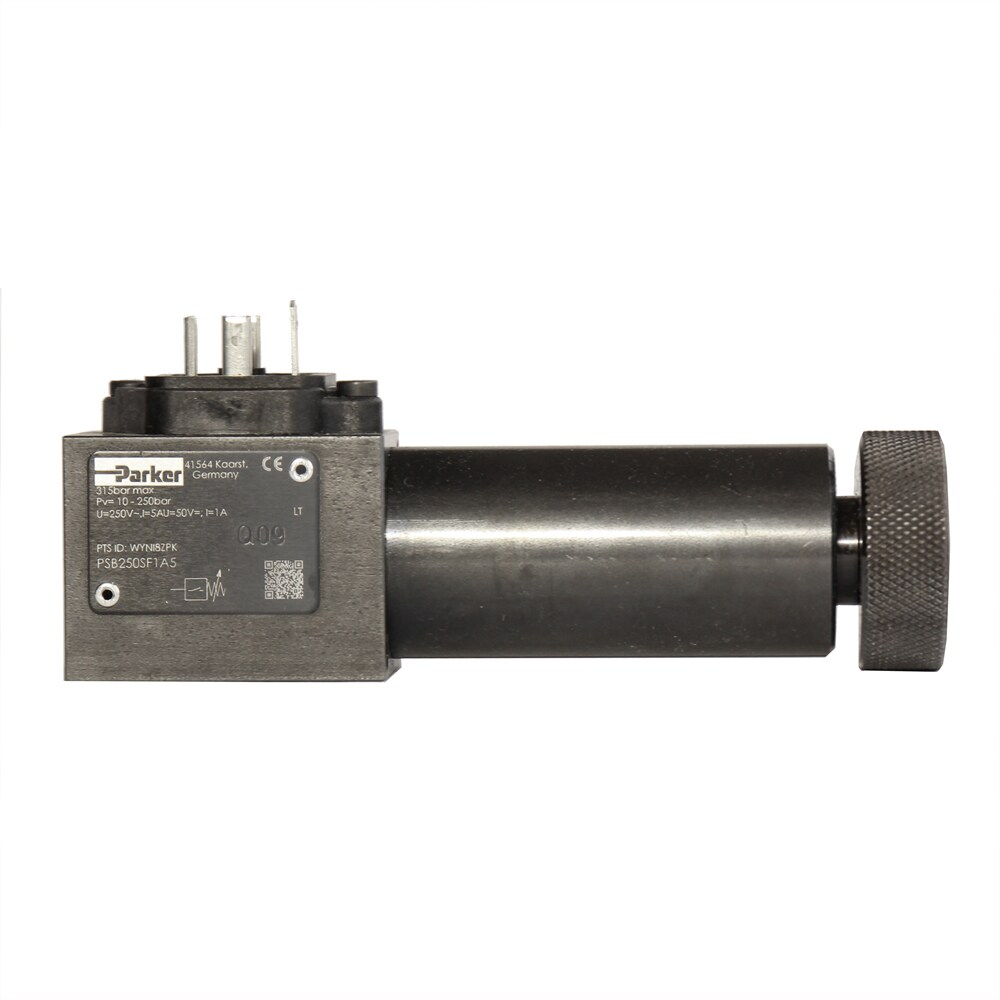

Przełącznik ciśnieniowy PSB - zakres 20-250 bar, montaż rurowy, pokrętło ze skalą, FPM PSB250SV11

Elektrohydrauliczny przełącznik ciśnieniowy Parker PSB250SV11 z serii PSB wysyła sygnał elektryczny, gdy wykryte ciśnienie wzrośnie powyżej nastawy lub spadnie poniżej niej. Ta wersja ma zakres nastawy 20-250 bar, a maksymalne ciśnienie robocze wynosi 315 bar.

Obciążony sprężyną tłok jest tłumiony hydraulicznie, dzięki czemu przełącznik reaguje dokładnie i ma dłuższą żywotność. Zapewnia bardzo dokładną histerezę między punktami przełączania. Wymagane ciśnienie ustawia się śrubą nastawczą z pokrętłem ze skalą, a przed niepowołanymi regulacjami można zabezpieczyć urządzenie opcjonalnym zamkiem bębenkowym.

Układ elektryczny to mikroprzełącznik z łącznikiem migowym. Trzy zaciski pozwalają pracować jako włącznik, wyłącznik lub przełącznik. Połączenie elektryczne realizuje 3-biegunowe przyłącze wtykowe EN 175301-803 z uziemieniem, a stopień ochrony obudowy elementów elektrycznych to IP65. Wersja ma uszczelnienia FPM i przyłącze hydrauliczne (czołowe) do rurki Ø6, a montaż odbywa się na rurze. Masa wynosi 1 kg, temperatura pracy od -20 °C do 60 °C, a maksymalna częstotliwość cyklu to 1/s.

Przy indukcyjnych odbiornikach prądu stałego należy stosować iskiernik, aby wydłużyć okres eksploatacji przełącznika.

Zastosowanie

Przełączniki serii PSB są przeznaczone dla przemysłu i do ogólnych zastosowań hydraulicznych. Seria daje dużą elastyczność montażu: z blokami zaworowymi, płytami warstwowymi lub bezpośrednio na linii.

Zalety

• Wytrzymała, a jednocześnie kompaktowa konstrukcja, zaprojektowana z myślą o długim okresie eksploatacji w wymagających zastosowaniach
• Maksymalne ciśnienie robocze 315 bar
• Hydraulicznie tłumiony tłok - dokładna reakcja i dłuższa żywotność
• Bardzo dokładna histereza między punktami przełączania
• Pokrętło ze skalą do ręcznego ustawiania punktu przełączania
• Opcjonalna regulacja z blokadą kluczykową - ochrona przed manipulacjami i nieautoryzowanymi zmianami w krytycznych zastosowaniach
• Stopień ochrony IP65 - szczelność mimo wilgoci (rozpylanie lub rozbryzgi)
• Trzy zaciski - praca jako włącznik, wyłącznik lub przełącznik
