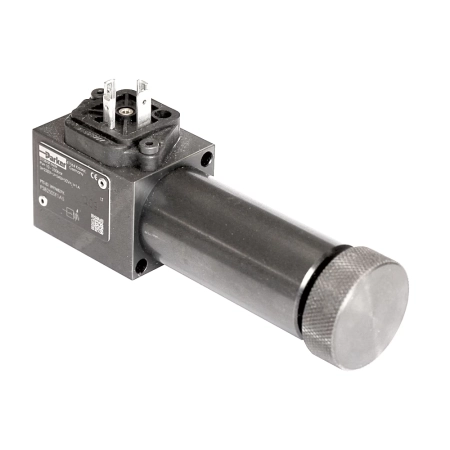

Przełącznik ciśnieniowy PSB - zakres 10-160 bar, montaż rurowy, regulacja imbusem, NBR PSB160AV1A

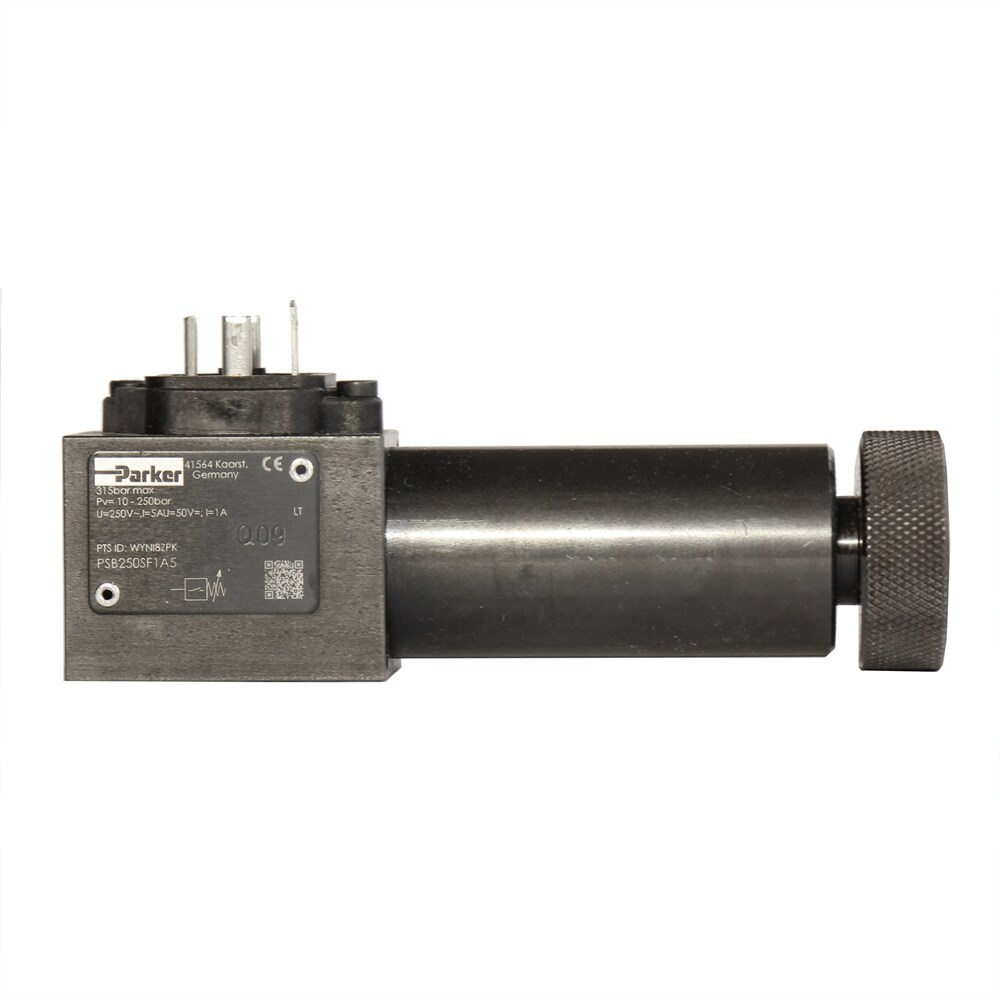

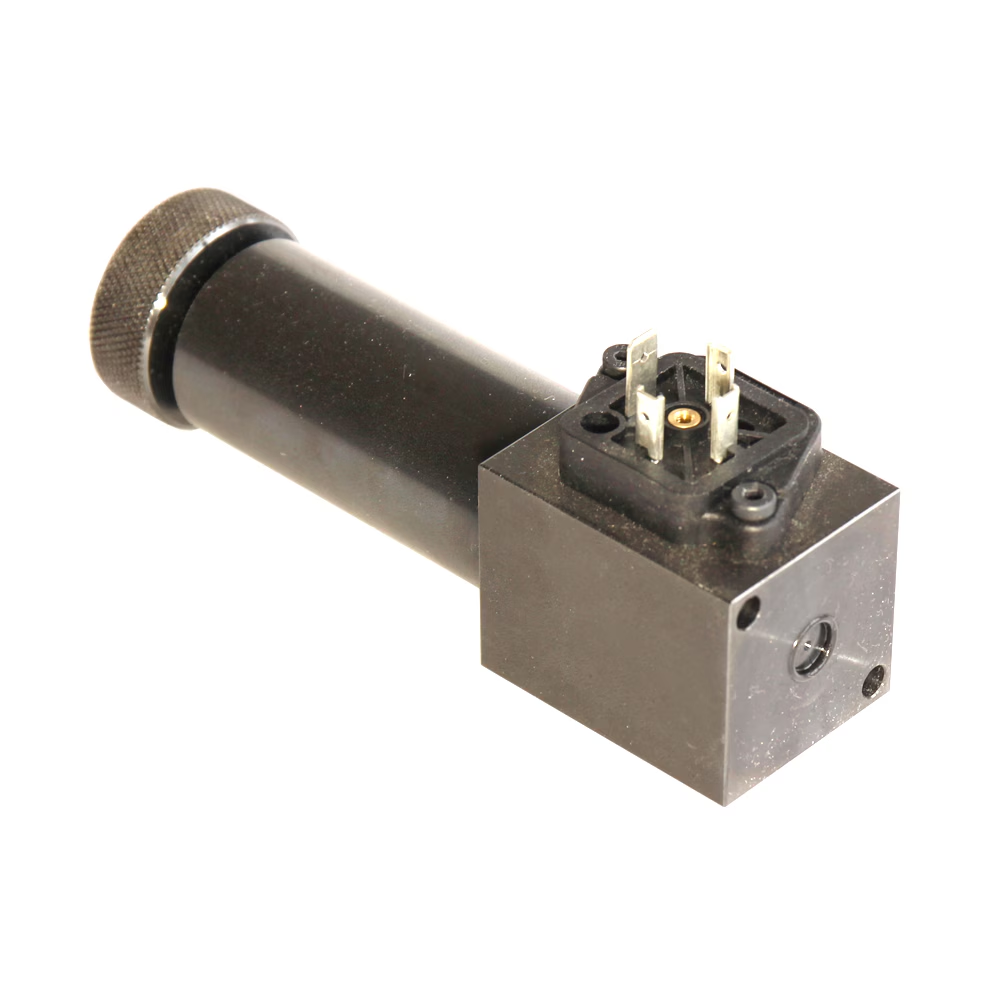

Elektrohydrauliczny przełącznik ciśnieniowy Parker PSB160AV1A z serii PSB wysyła sygnał elektryczny, gdy mierzone ciśnienie wzrośnie powyżej lub spadnie poniżej nastawionej wartości. Zakres nastawy tej wersji wynosi 10-160 bar, a maksymalne ciśnienie robocze to 315 bar.

Element sprężynowy z tłokiem jest tłumiony hydraulicznie, dzięki czemu przełącznik zapewnia bardzo dokładną histerezę między punktami przełączania. Wymagane ciśnienie ustawia się śrubą nastawczą z gniazdem sześciokątnym. Układ elektryczny stanowi mikrołącznik z szybkodziałającym stykiem, a trzy zaciski pozwalają wykorzystać go jako styk normalnie otwarty, normalnie zamknięty lub przełączny. Przyłącze elektryczne to 3-biegunowe złącze wtykowe wg EN 175301-803 z uziemieniem, a stopień ochrony obudowy to IP65.

Wersja PSB160AV1A ma przyłącze hydrauliczne czołowe na rurkę Ø6, montaż rurowy, uszczelnienia z NBR oraz dowolną pozycję pracy. Zakres temperatur pracy to od -20 do 60 °C, a masa wynosi 1 kg. Przy indukcyjnych obciążeniach prądu stałego producent zaleca zastosowanie iskrownika, który wydłuża żywotność styków.

Zastosowanie

Przełącznik przeznaczony jest dla rynku przemysłowego i nadaje się do ogólnych zastosowań w układach hydraulicznych, wszędzie tam, gdzie trzeba wygenerować sygnał elektryczny po osiągnięciu zadanego ciśnienia.

Zalety

• Maksymalne ciśnienie robocze 315 bar
• Zakres nastawy 10-160 bar, regulowany śrubą z gniazdem sześciokątnym
• Hydraulicznie tłumiony tłok, który zapewnia dokładną histerezę między punktami przełączania
• Mikrołącznik z trzema zaciskami: praca jako styk NO, NC lub przełączny
• Stopień ochrony IP65 - odporność na wilgoć i zachlapanie
• Złącze wtykowe EN 175301-803 z uziemieniem
• Dowolna pozycja montażu i zakres temperatur od -20 do 60 °C
