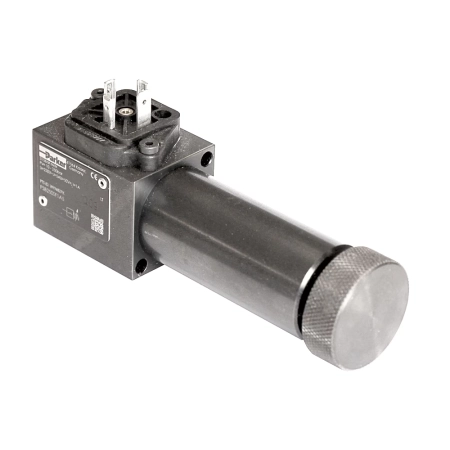

Przełącznik ciśnieniowy PSB - zakres 10-100 bar, montaż kołnierzowy, pokrętło ze skalą PSB100SF1A

Przełącznik ciśnieniowy PSB100SF1A z serii PSB to elektrohydrauliczne urządzenie Parker, które wysyła sygnał elektryczny, gdy mierzone ciśnienie wzrośnie powyżej lub spadnie poniżej nastawionej wartości. W tym wariancie zakres nastawy wynosi 10-100 bar, a maksymalne ciśnienie robocze to 315 bar.

Sprężynowy tłoczek jest tłumiony hydraulicznie, dzięki czemu przełącznik zapewnia bardzo dokładną histerezę pomiędzy punktami przełączania. Wymagane ciśnienie ustawia się ręcznie pokrętłem ze skalą. Element elektryczny to mikrowyłącznik ze stykiem migowym, a trzy zaciski pozwalają zastosować go jako styk "załącz", "wyłącz" lub przełączny. Przyłącze elektryczne stanowi 3-biegunowe złącze wtykowe wg EN 175301-803 z uziemieniem, a stopień ochrony to IP65.

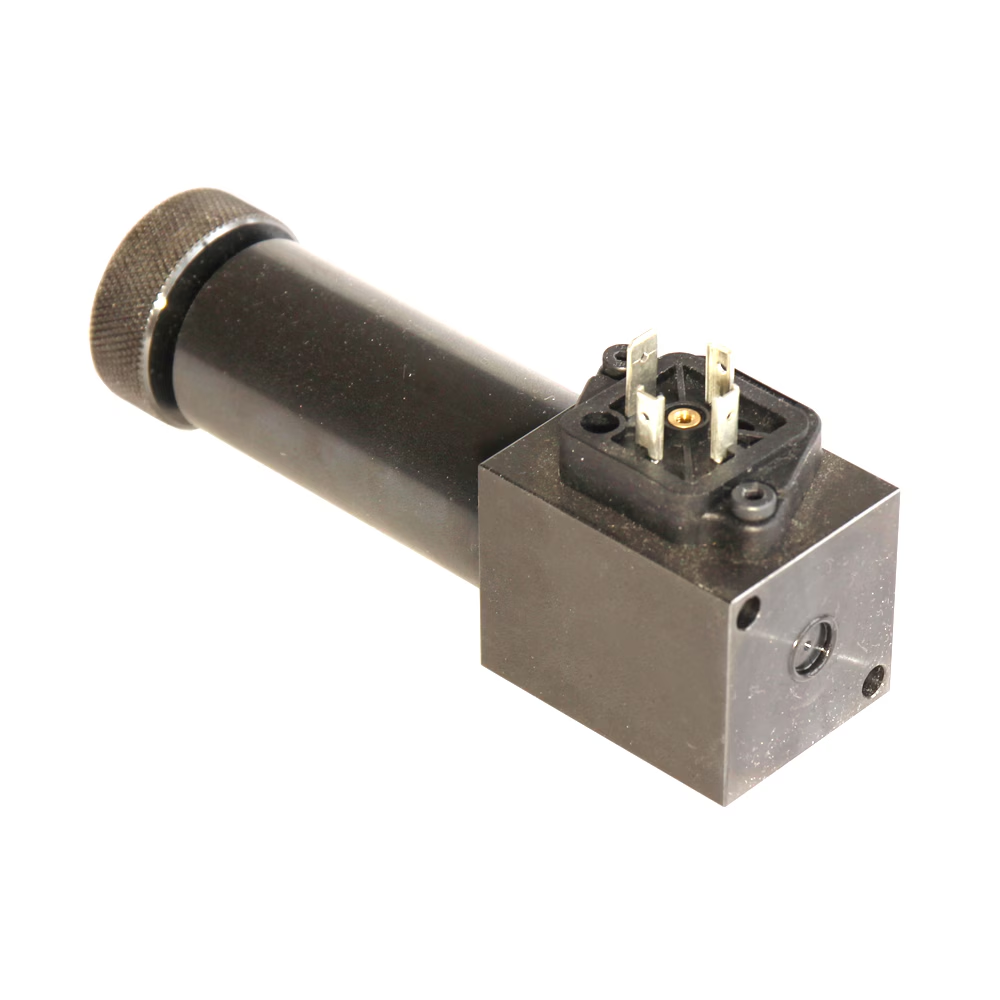

Wersja PSB100SF1A ma przyłącze kołnierzowe (czołowe), uszczelnienia z NBR i dopuszczalną dowolną pozycję montażu. Zakres temperatur pracy to od -20 °C do 60 °C, częstotliwość przełączeń maksymalnie 1/s, a masa wynosi około 1 kg. Przy indukcyjnych obciążeniach DC zaleca się stosowanie iskrownika, który wydłuża żywotność styku.

Zastosowanie

Przełącznik przeznaczony jest dla rynku przemysłowego i nadaje się do ogólnych zastosowań hydraulicznych. Seria PSB umożliwia montaż na blokach zaworowych, płytach pośrednich lub bezpośrednio w linii.

Zalety

• wysokie ciśnienie robocze do 315 bar
• zakres nastawy 10-100 bar regulowany ręcznie pokrętłem ze skalą
• hydraulicznie tłumiony tłoczek zapewnia dokładną histerezę i dłuższą żywotność
• klasa ochrony elektrycznej IP65 - odporność na wilgoć, rozbryzgi i zachlapanie
• trzy zaciski - możliwość pracy jako styk "załącz", "wyłącz" lub przełączny
• montaż kołnierzowy z dowolną pozycją pracy
• solidna, zwarta konstrukcja zaprojektowana z myślą o długiej pracy w wymagających zastosowaniach
• krótki czas dostawy większości wariantów serii
