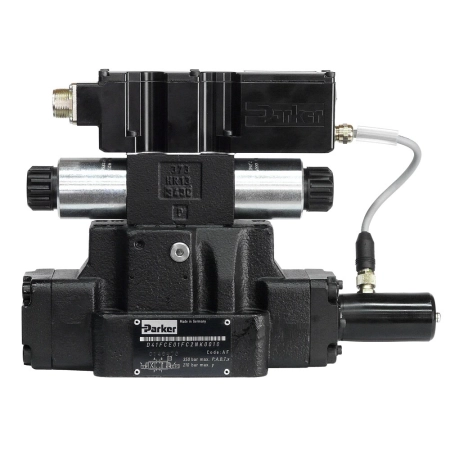

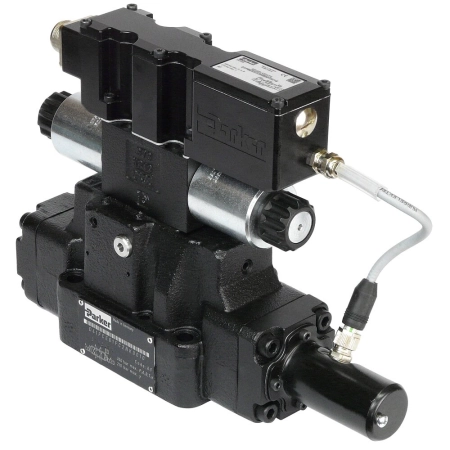

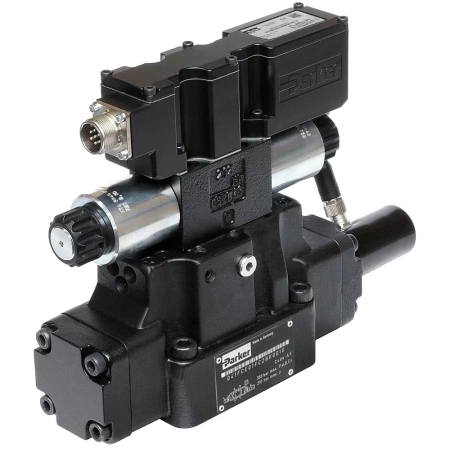

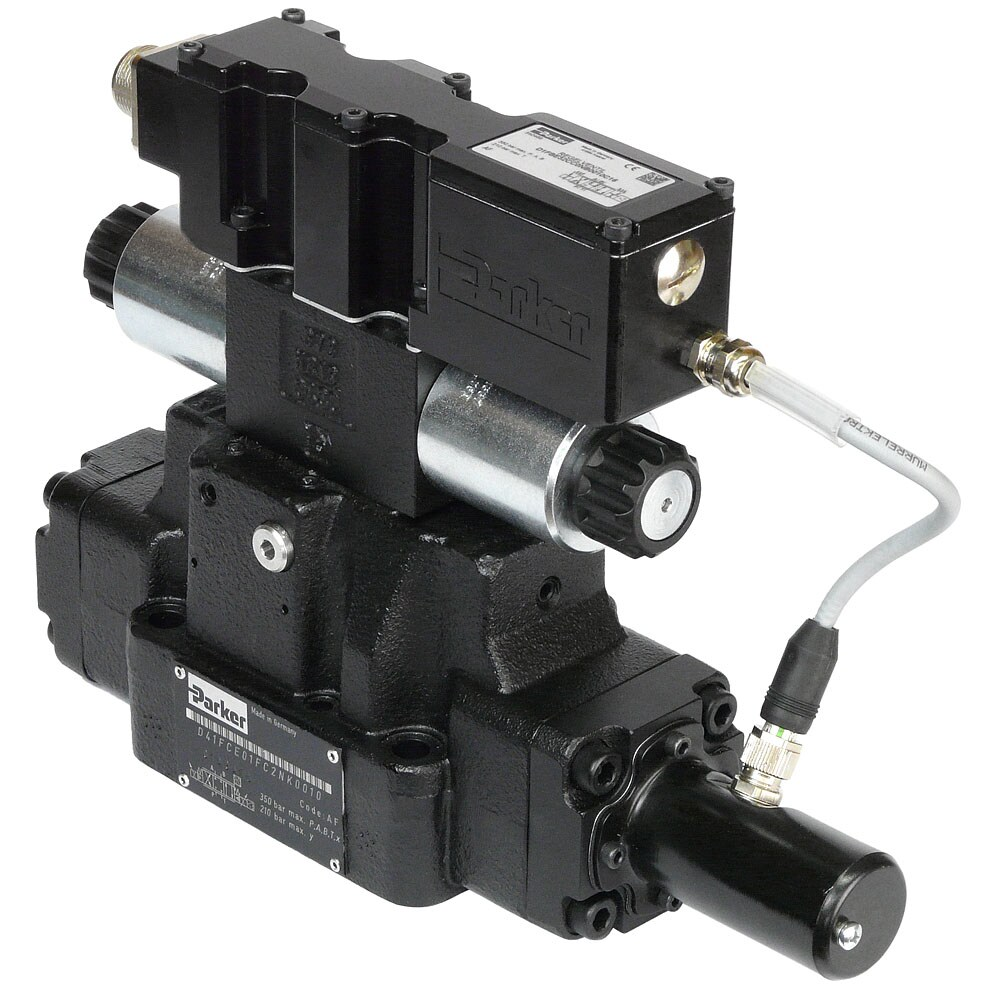

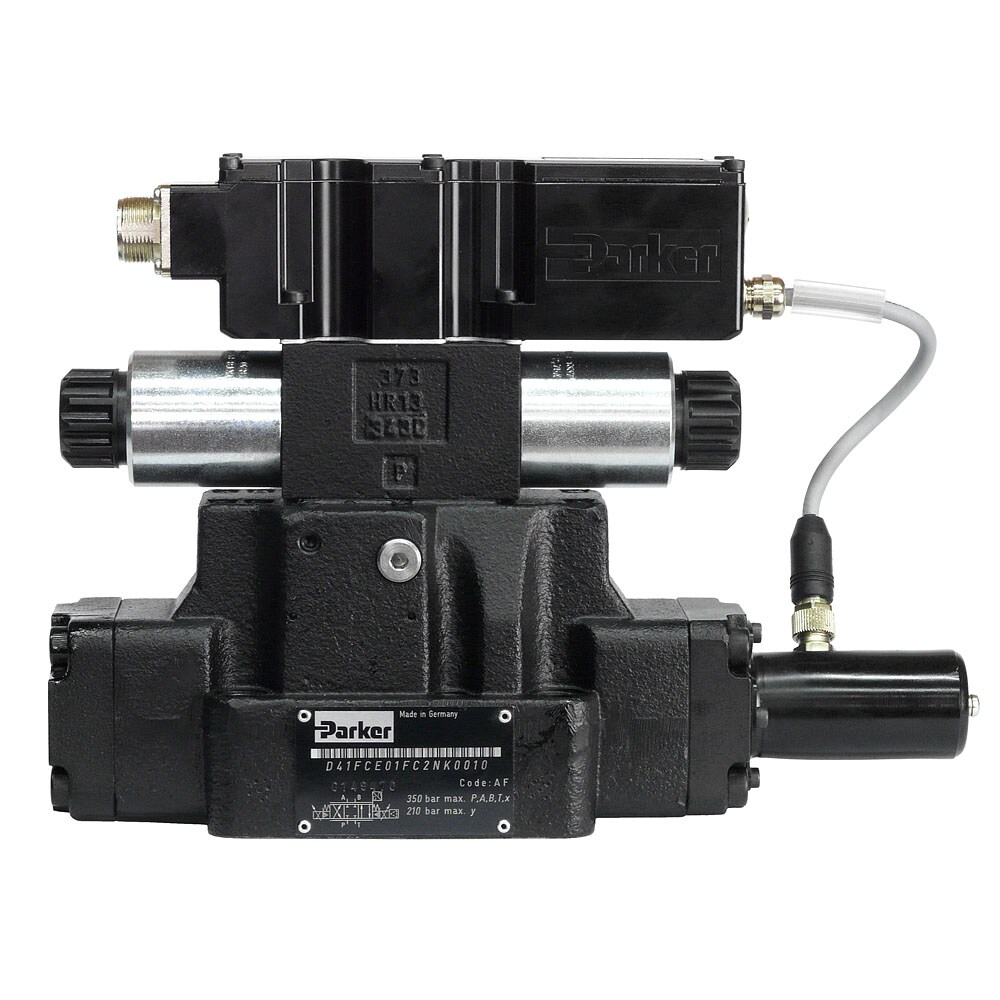

Rozdzielacz proporcjonalny D41FC - suwak E01, 4-20 mA, pilot zewn./wewn. (NG16, CETOP 07) D41FCE01FC5NS00

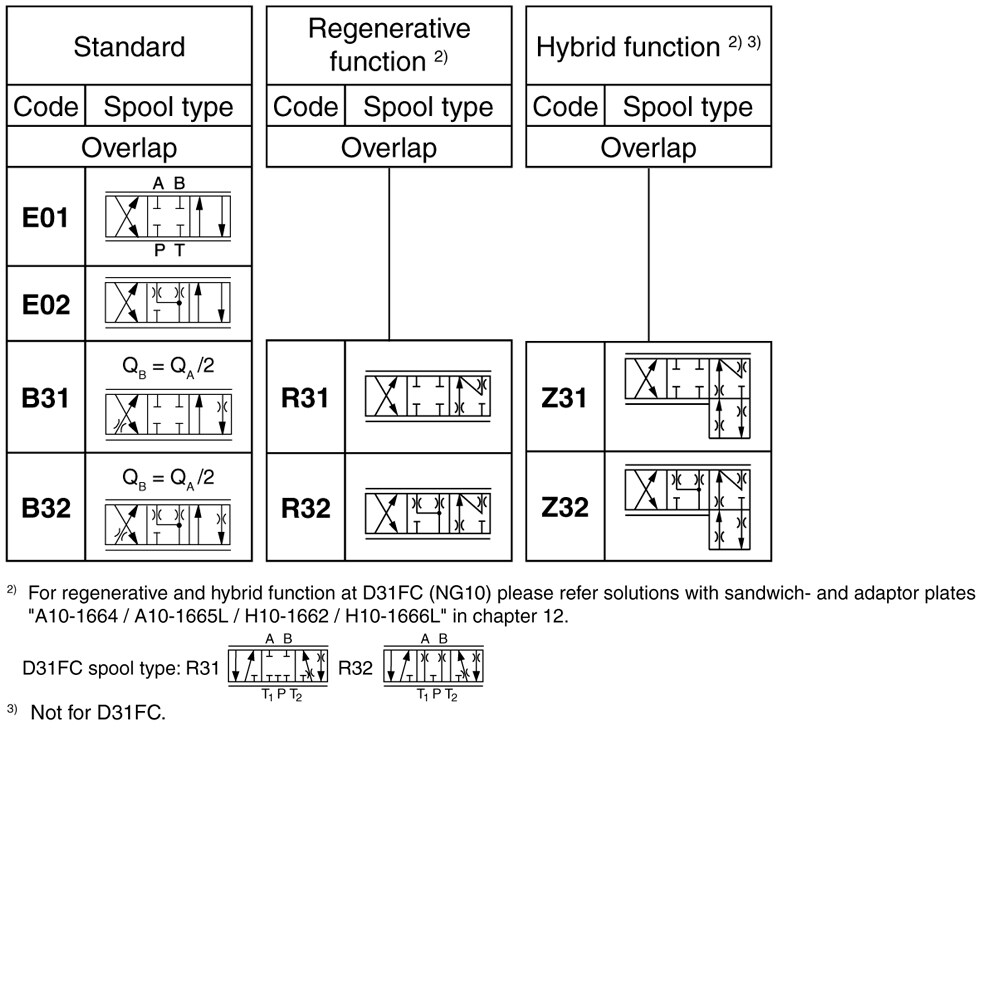

Rozdzielacz proporcjonalny D41FC z serii Parker D31FC / D41FC / D91FC / D111FC to zawór sterowany pilotem w wielkości NG16 (CETOP 07), przeznaczony do montażu płytowego. Wersja D41FCE01FC5NS00 ma suwak o kodzie E01, przepływ nominalny 200 l/min i maksymalne ciśnienie robocze 350 bar. Uszczelnienia wykonano z NBR, a korpus z żeliwa.

Seria D*1FC wyróżnia się wysokorozdzielczym systemem sprzężenia zwrotnego pozycji suwaka, który poprawia dokładność procesu i upraszcza parametryzację. Zawór pilotowy bazuje na sprawdzonym rozdzielaczu D1FB w konstrukcji suwak/tuleja, co zapewnia precyzyjne sterowanie pilotowe. Elektronika jest zintegrowana z zaworem (onboard), a sygnał sterujący to 4-20 mA (kierunek P-A przy 12-20 mA). Zasilanie wynosi 18-30 VDC, a stopień ochrony IP65 wg EN 60529. Parametry elektroniki można ustawiać za pomocą bezpłatnego oprogramowania Parker ProPxD, a zintegrowana funkcja diagnostyczna ułatwia konfigurację.

Zawór pracuje z olejem hydraulicznym wg DIN 51524 ... 535 oraz z cieczami woda-glikol, w zakresie temperatury medium od -25 °C do 60 °C i lepkości od 20 do 400 cSt. Ciśnienie sterowania pilotowego mieści się w zakresie 20-350 bar, a zasilanie pilota i drenaż mogą być wykonane jako zewnętrzne lub wewnętrzne. Pozycja montażu jest dowolna, a masa zaworu wynosi 12,5 kg.

Zastosowanie

Rozdzielacz jest przeznaczony do hydrauliki przemysłowej. Seria D*1FC jest stosowana w branżach: przemysł, energetyka, obrabiarki oraz przetwórstwo gumy i opon. Typowe zastosowania to prasy ogólnego przeznaczenia, prasy do opon, obrabiarki oraz wtryskarki.

Zalety

• Wysoka precyzja sterowania pilotowego dzięki sprawdzonej konstrukcji suwak/tuleja zaworu pilotowego opartej na D1FB
• Progresywna charakterystyka przepływu pozwala na czułą regulację natężenia przepływu
• Niska histereza zapewnia wysoką powtarzalność oraz większą dokładność procesu i produktu
• Wysoka dynamika, odpowiednia do wymagających zastosowań w układach otwartych (open loop)
• Duża przepustowość - 200 l/min w wielkości NG16, optymalna sprawność w stosunku do rozmiaru zaworu
• Parametryzacja przez oprogramowanie Parker ProPxD - szybka i prosta regulacja parametrów
• Bardzo dobry stosunek ceny do możliwości, co skraca zwrot z inwestycji
• Krótki czas dostawy, brak konieczności magazynowania
