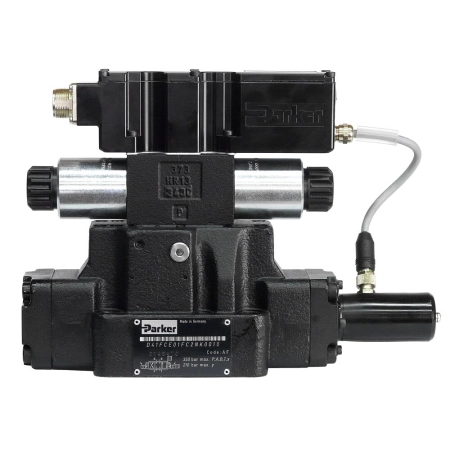

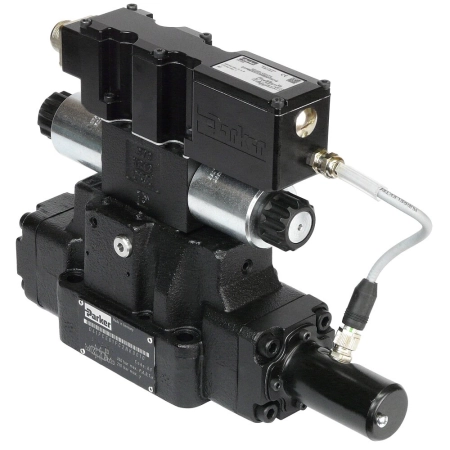

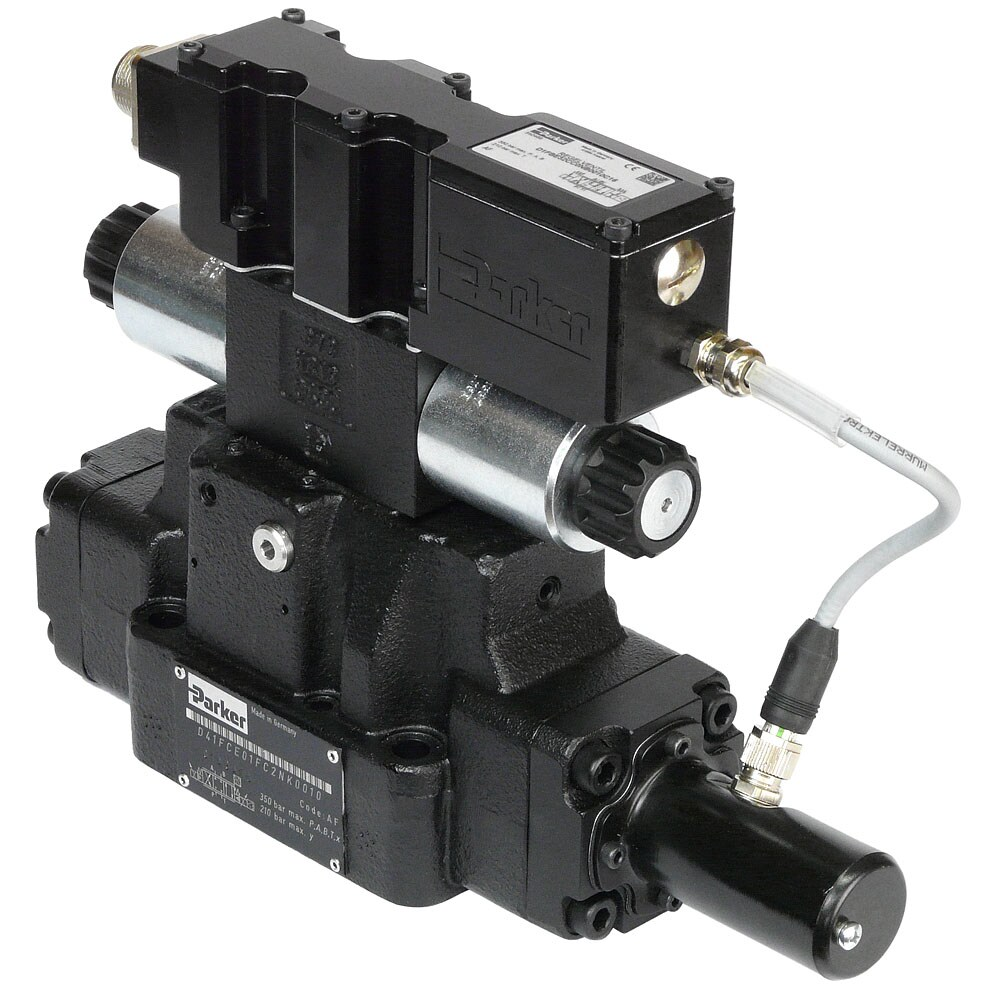

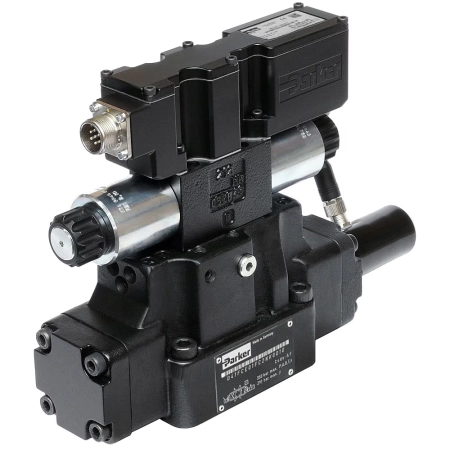

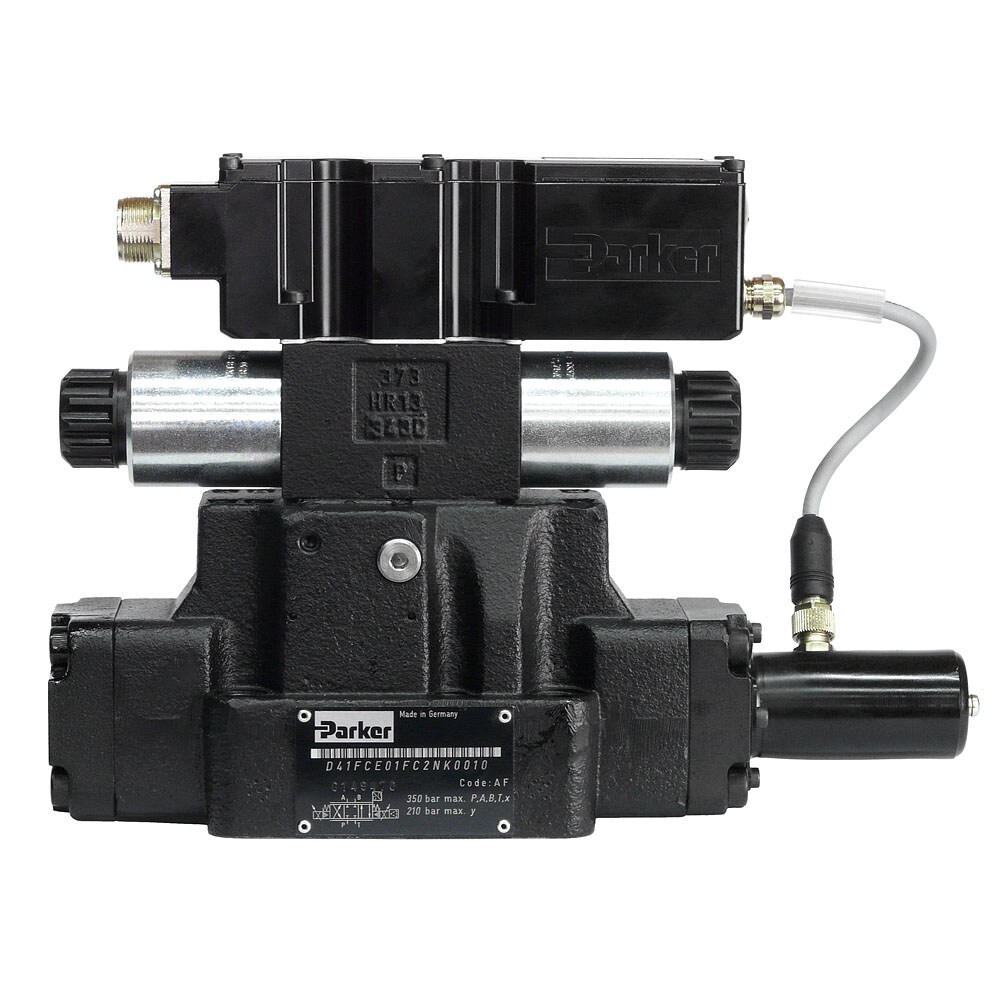

Rozdzielacz proporcjonalny D41FC - suwak B32, 4-20 mA, pilot wewn./zewn. (NG16, CETOP 07) D41FCB32FC1NS00

Rozdzielacz proporcjonalny Parker D41FC w wersji D41FCB32FC1NS00 to sterowany pilotem zawór w rozmiarze NG16 (CETOP 07), przeznaczony do montażu na płycie przyłączeniowej. Należy do serii D31FC / D41FC / D91FC / D111FC, w której zastosowano nowoczesny system sprzężenia zwrotnego o wysokiej rozdzielczości. Dzięki niemu zawór zapewnia dużą dokładność procesu i prostą parametryzację.

Zawór pilotowy opiera się na sprawdzonym rozdzielaczu D1FB w konstrukcji suwak/tuleja, co gwarantuje precyzyjne sterowanie pilotowe. Rozdzielacz osiąga przepływ 200 l/min przy maksymalnym ciśnieniu roboczym 350 bar, a czas odpowiedzi wynosi 4,1 ms. Zastosowano suwak o kodzie B32 oraz uszczelnienia NBR. Charakterystyka przepływu jest progresywna, co pozwala na czułą regulację natężenia przepływu.

Elektronika jest zintegrowana z zaworem (wersja onboard). Sygnał sterujący to 4-20 mA, a kierunek przepływu P-A odpowiada sygnałowi 12-20 mA. Zasilanie wynosi 18-30 VDC, a przyłącze elektryczne to 6 + PE. Parametry elektroniki można ustawić bezpłatnym, przyjaznym oprogramowaniem Parker ProPxD, a zintegrowana funkcja diagnostyczna ułatwia optymalną konfigurację. Stopień ochrony to IP65 wg EN 60529.

Dane robocze: ciśnienie sterujące (pilotowe) 20-350 bar, doprowadzenie i odprowadzenie oleju sterującego wewnętrzne lub zewnętrzne, korpus z żeliwa, masa 12,5 kg, dowolna pozycja montażu. Zawór pracuje z olejem hydraulicznym wg DIN 51524...535 oraz z cieczami woda-glikol. Temperatura medium wynosi od -25 °C do 60 °C, minimalna temperatura otoczenia -20 °C, a lepkość kinematyczna 20-400 cSt.

Zastosowanie

Rozdzielacze serii D*1FC są stosowane w branżach: przemysł ogólny, energetyka, obrabiarki oraz przetwórstwo gumy i opon. Typowe zastosowania to prasy ogólnego przeznaczenia, prasy do opon, obrabiarki i wtryskarki.

Zalety

• Wysokiej jakości konstrukcja mechaniczna - zawór pilotowy oparty na sprawdzonym D1FB (suwak/tuleja) zapewnia precyzyjne sterowanie pilotowe
• Progresywna charakterystyka przepływu - czuła regulacja natężenia przepływu
• Niska histereza - wysoka powtarzalność, a przez to lepsza dokładność procesu i produktu
• Wysoka dynamika (czas odpowiedzi 4,1 ms) - nadaje się do wymagających zastosowań w układach otwartych
• Duża przepustowość (200 l/min) - optymalna sprawność w stosunku do wielkości zaworu
• Parametryzacja w oprogramowaniu Parker ProPxD - szybkie i proste ustawianie parametrów
• Wysoki stosunek ceny do możliwości - szybki zwrot z inwestycji
• Krótki czas dostawy - brak konieczności magazynowania
