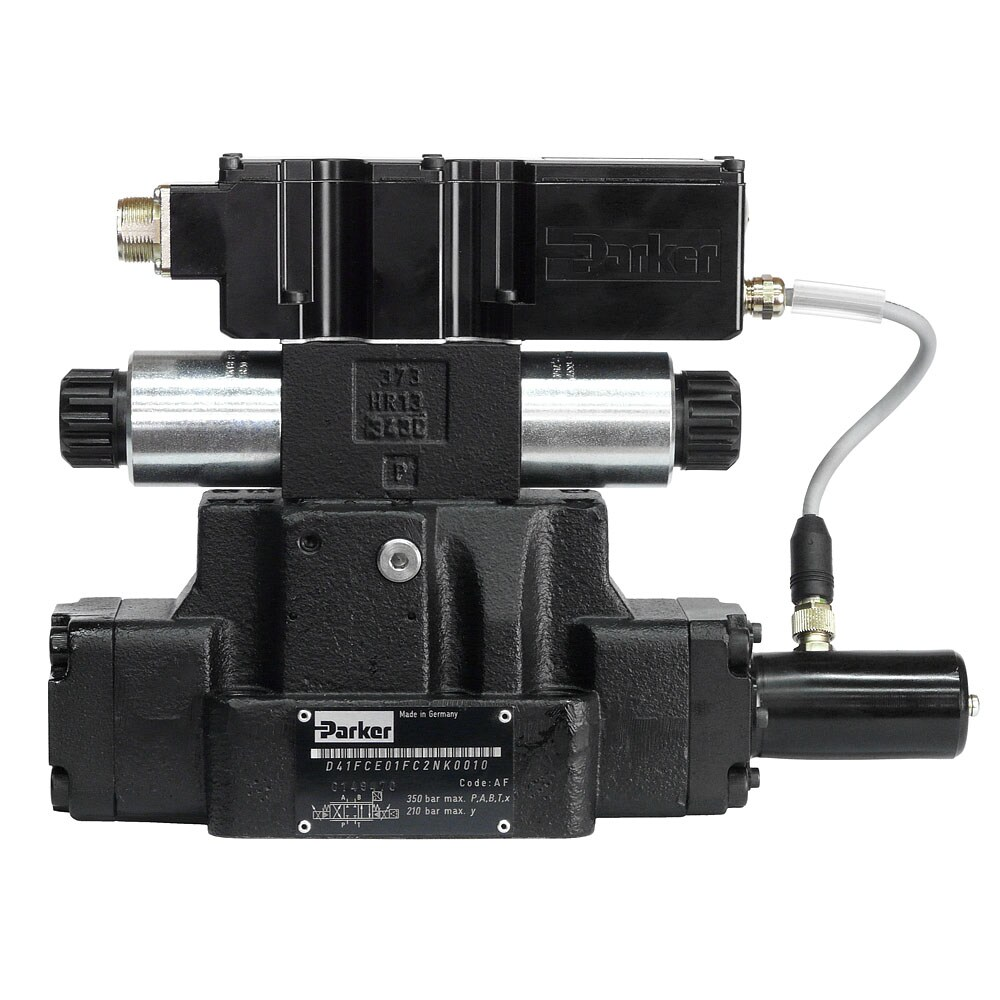

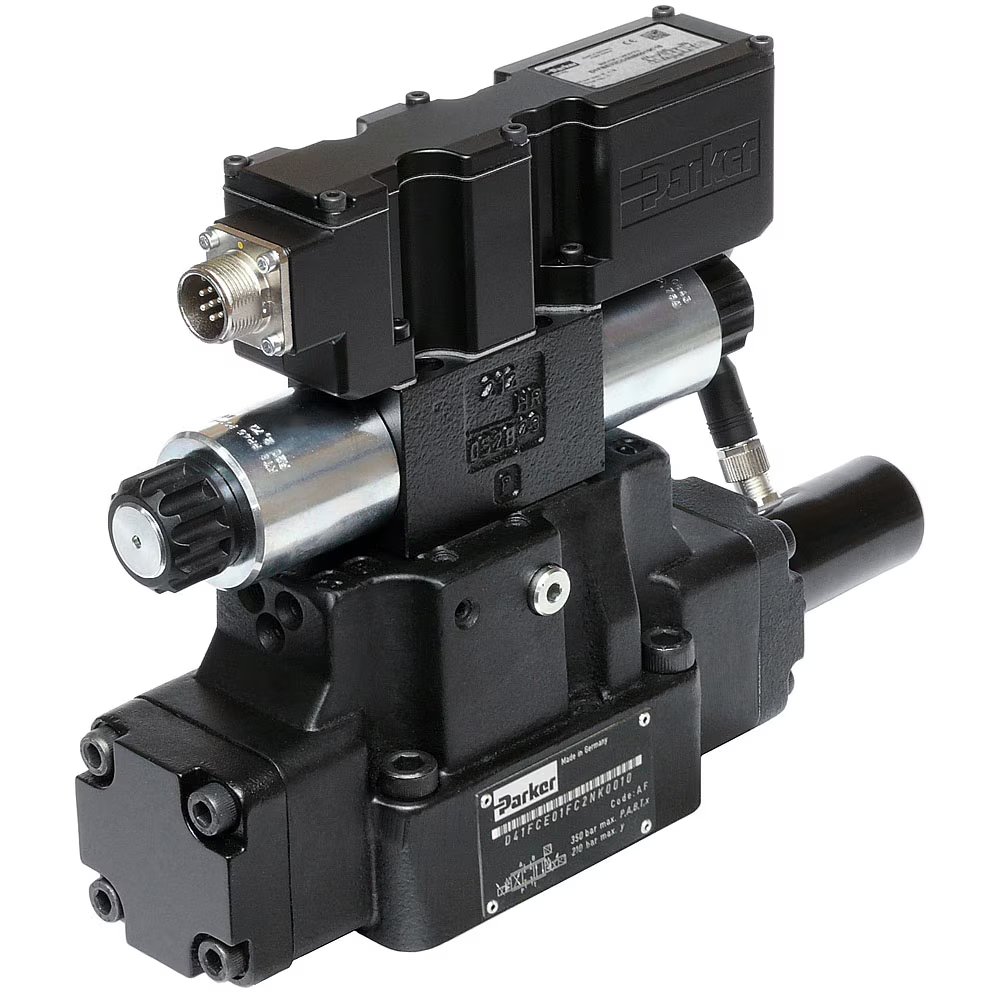

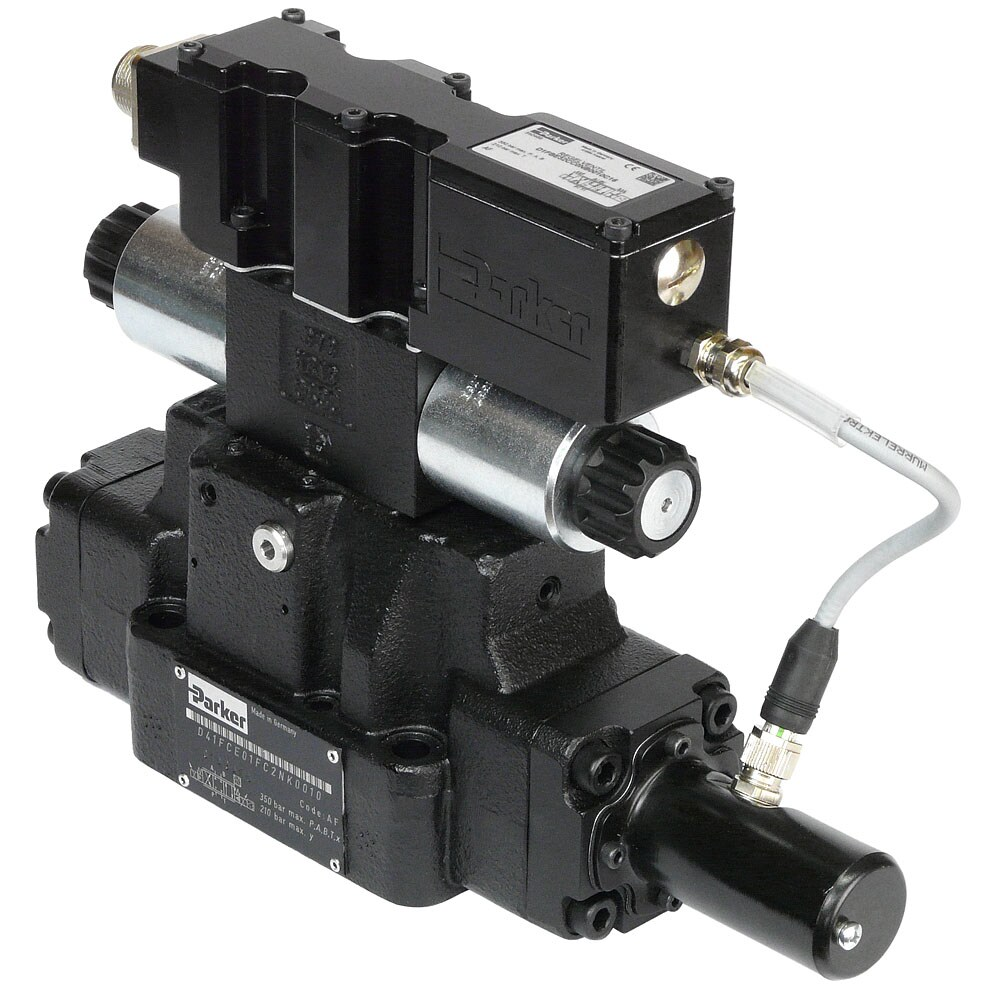

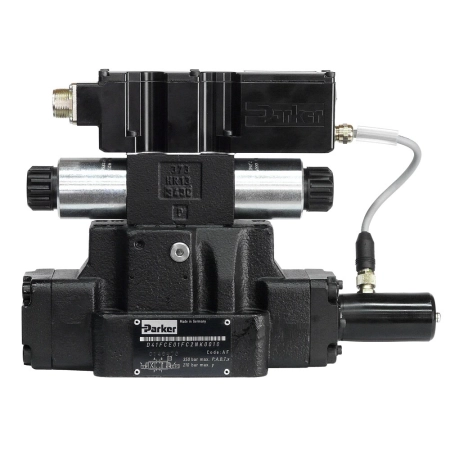

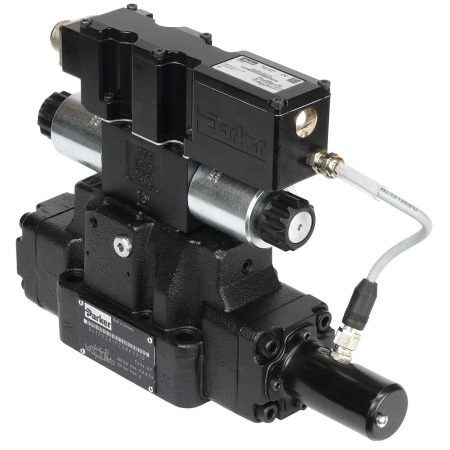

Rozdzielacz proporcjonalny D41FC - suwak E01, 4-20 mA, pilot zewn. (NG16, CETOP 07) D41FCE01FC2NS00

Rozdzielacz proporcjonalny sterowany pilotem Parker D41FC (symbol D41FCE01FC2NS00) to zawór w wielkości NG16 / CETOP 07, przeznaczony do montażu na płycie przyłączeniowej. Wersja z suwakiem E01 osiąga przepływ nominalny 200 l/min przy maksymalnym ciśnieniu roboczym 350 bar. Zawór ma zintegrowaną elektronikę (onboard), sygnał sterujący 4-20 mA (kierunek P-A przy 12-20 mA) oraz zasilanie 18 do 30 VDC.

Seria D*1FC wyróżnia się wysokorozdzielczym systemem sprzężenia zwrotnego położenia suwaka, który poprawia dokładność procesu. Zawór pilotowy bazuje na sprawdzonym rozdzielaczu D1FB w konstrukcji suwak/tuleja i zapewnia precyzyjne sterowanie wstępne. Parametry elektroniki można odczytać i zmienić za pomocą bezpłatnego oprogramowania ProPxD, a zintegrowana funkcja diagnostyczna ułatwia optymalną konfigurację.

Zawór pracuje ze sterowaniem pilotowym zewnętrznym / zewnętrznym (zasilanie i spływ), przy ciśnieniu pilotowym od 20 do 350 bar. Korpus wykonano z żeliwa, a uszczelnienia z NBR. Zawór jest przeznaczony do oleju hydraulicznego wg DIN 51524 ... 535 oraz do cieczy wodno-glikolowych, przy lepkości od 20 do 400 cSt. Stopień ochrony to IP65 (EN 60529), a dopuszczalna temperatura otoczenia mieści się w zakresie od -20 do 60 °C.

Zastosowanie

Rozdzielacz D41FC jest stosowany w przemyśle, energetyce, obrabiarkach oraz w przetwórstwie gumy i opon. Typowe zastosowania to prasy ogólnego przeznaczenia, prasy do opon, obrabiarki i wtryskarki.

Zalety

• wysoka precyzja dzięki systemowi sprzężenia zwrotnego położenia o wysokiej rozdzielczości
• progresywna charakterystyka przepływu pozwala na czułą regulację natężenia przepływu
• niska histereza ≤ 0,1 % zapewnia wysoką powtarzalność i dokładność procesu
• wysoka dynamika (czas reakcji 4,1 ms) sprawdza się w wymagających układach sterowania w otwartej pętli
• duża przepustowość: 200 l/min w wielkości NG16
• szybka parametryzacja w darmowym oprogramowaniu Parker ProPxD i zintegrowana diagnostyka
• pasuje do standardowych płyt przyłączeniowych (DIN 24340, ISO 4401, CETOP RP121, NFPA)
• korzystny stosunek ceny do jakości
