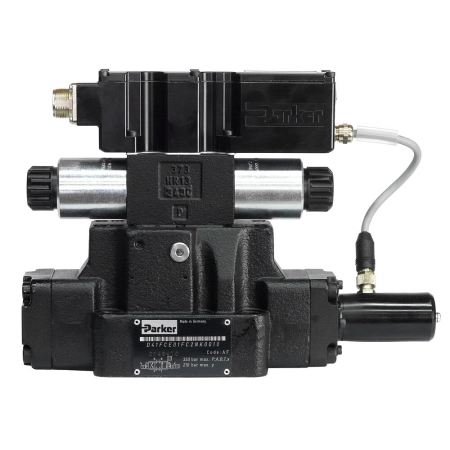

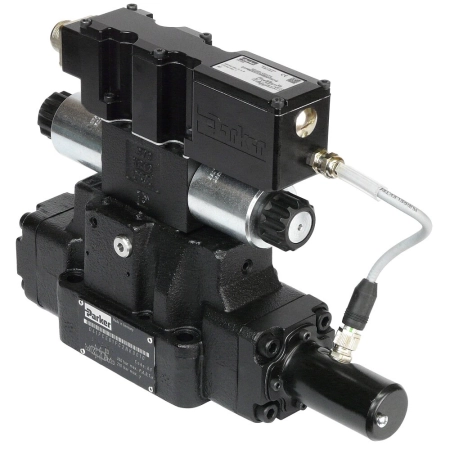

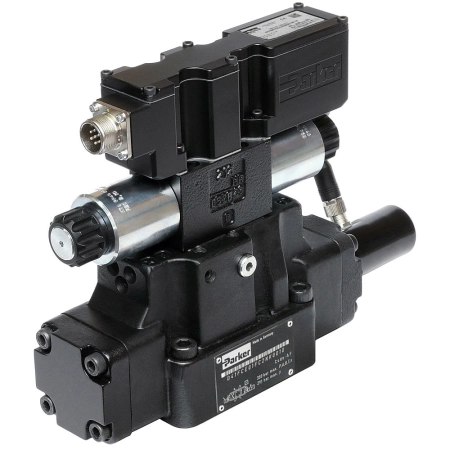

Rozdzielacz proporcjonalny D41FC - suwak B31, 4-20 mA (NG16, CETOP 07) D41FCB31FC1NS00

The pilot operated proportional directional control valves series D*1FC is characterized by a high-precision position feedback system for improved process

Rozdzielacz proporcjonalny sterowany pilotem Parker D41FC w wersji z suwakiem B31 należy do serii D31FC / D41FC / D91FC / D111FC. Zawór ma przyłącze NG16 / CETOP 07 do montażu na płycie przyłączeniowej, uszczelnienia NBR i korpus z żeliwa. Obsługuje przepływ do 200 l/min przy ciśnieniu roboczym do 350 bar.

Seria D*1FC ma wysokorozdzielczy system sprzężenia zwrotnego pozycji, który poprawia dokładność procesu. Zawór pilotujący bazuje na sprawdzonym rozdzielaczu D1FB z konstrukcją suwak/tuleja, co zapewnia precyzyjne sterowanie pilotowe. Elektronika jest wbudowana (onboard), a ta wersja jest sterowana sygnałem 4-20 mA (kierunek przepływu 12-20 mA = P-A). Zasilanie wynosi 18-30 VDC, a złącze elektryczne to 6 + PE. Czas odpowiedzi to 4,1 ms, a stopień ochrony IP65 wg EN 60529.

Parametry elektroniki zaworu można ustawiać za pomocą bezpłatnego, przyjaznego oprogramowania Parker ProPxD. Wbudowana funkcja diagnostyczna ułatwia optymalną konfigurację. Seria jest dostępna także w wersji z interfejsem EtherCAT®, a wśród opcji znajdują się m.in. monitorowanie pozycji środkowej, regeneracja A oraz przełączalna wersja hybrydowa.

Zastosowanie

Zawór jest przeznaczony dla branż: przemysł ogólny, energetyka, obrabiarki oraz przetwórstwo gumy i opon. Typowe zastosowania to prasy ogólnego przeznaczenia, prasy do opon, obrabiarki i wtryskarki.

Zalety

• Wysokiej jakości konstrukcja mechaniczna - zawór pilotujący z układem suwak/tuleja zapewnia sterowanie pilotowe o wysokiej precyzji
• Progresywna charakterystyka przepływu - umożliwia czułą regulację natężenia przepływu
• Niska histereza - zapewnia wysoką powtarzalność, a tym samym lepszą dokładność procesu i produktu
• Wysoka dynamika (czas odpowiedzi 4,1 ms) - nadaje się do wymagających aplikacji w układach otwartych
• Duża przepustowość (200 l/min) - optymalna sprawność w stosunku do wielkości zaworu
• Parametryzacja w programie Parker ProPxD - szybkie i proste ustawianie parametrów
• Bardzo dobry stosunek ceny do możliwości - szybki zwrot z inwestycji
• Krótki czas dostawy - brak konieczności magazynowania

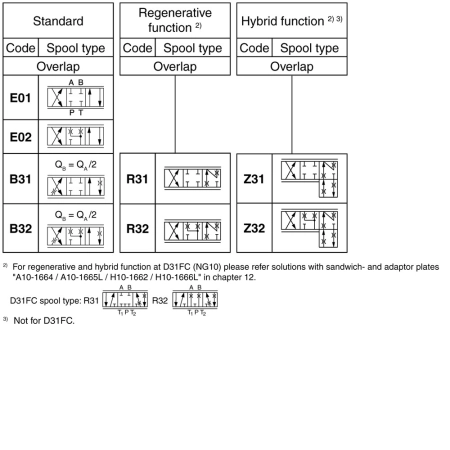

• Opcjonalnie: monitorowanie pozycji środkowej, regeneracja A (oszczędne układy z siłownikami różnicowymi) oraz przełączalna wersja hybrydowa

accuracy and and simple parametrization . The D*1FC series is equipped with a modern, high-definition position feedback system. The parameters of the valve electronics can be accessed where required via the free, user-friendly ProPxD software. The integrated diagnostics function also makes optimal configuration easier.D*1FC with EtherCATThese valves are actuated and monitored by the EtherCAT® interface. Actual value (spool position), temperature, operating hours and different error messages are available as diagnostic signals. The valve parameters are factory set and can be adapted with the Parker ProPxD software via the parametrizing interface. In addition to the fieldbus communication, the valves provide the range of functions of the standard version including  E2analogue  command signal and diagnostic spare stroke. Thus they can be operated independent of the fieldbus control, particularly during commissioning and maintenance.Markets:• Industrial• Power generation• Machine tools• Rubber & tire processingFeatures/Benefits:• High-quality mechanical design - pilot valve is based on the tried and tested D1FB control valve with spool/sleeve design and guarantees pilot control with high precision • Progressive flow characteristics - allows sensitive adjustment of flow rate• Low hysteresis - ensures high repeatability and thus improved process and product accuracy• High dynamics - suitable for demanding open loop applications• High flow capacity - optimum efficiency in relation to valve size• Parametrizable via Parker ProPxD soft - quick and easy adjustment of parameters• Excellent price-performance ratio - fast return of investment• Short delivery time - no storage necessary• Centre position monitoring optional• A-regeneration optional - for new energy saving circuits with differential cylinders• Switchable hybrid version optional - can switch between regenerative mode and standard mode at any time• Version with EtherCAT® interface, 2x M12x1 connector 4-Pin (EtherCAT® In and EtherCAT® Out)Applications:• General presses• Tire presses• Machine tool• Injection molding
