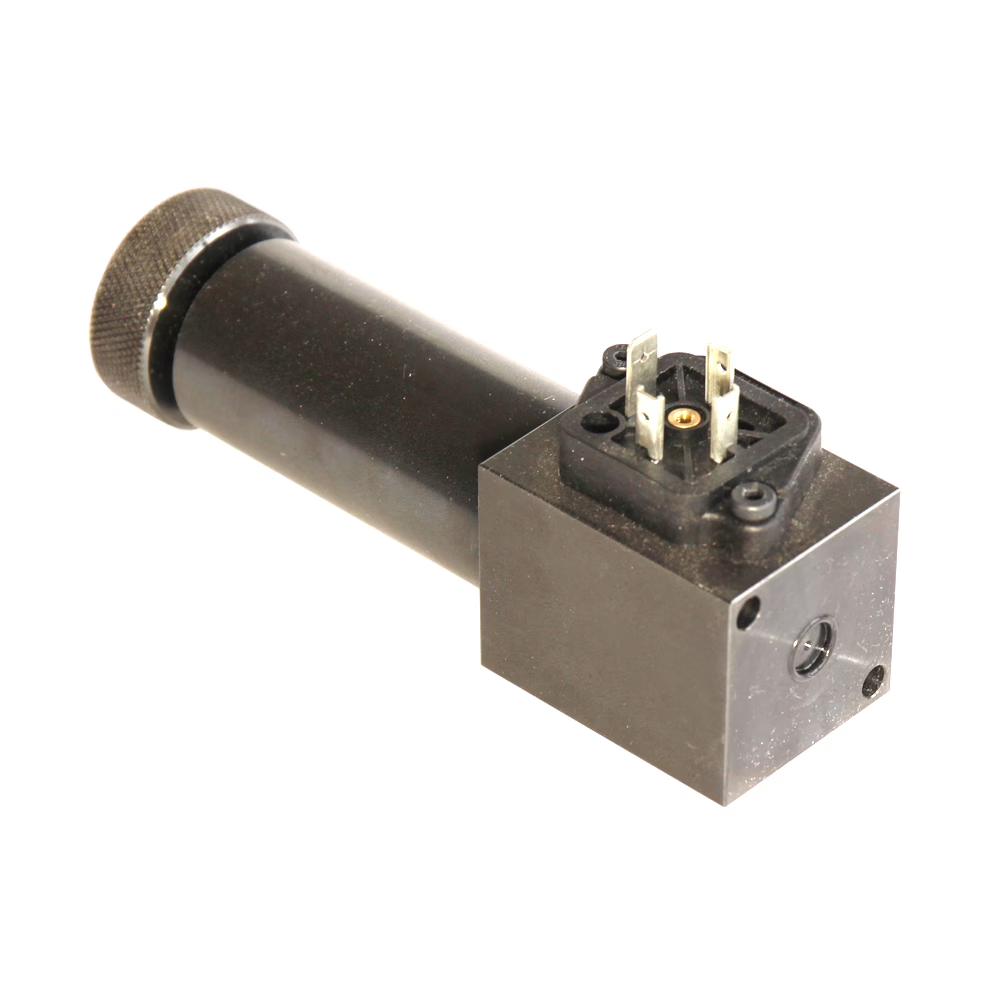

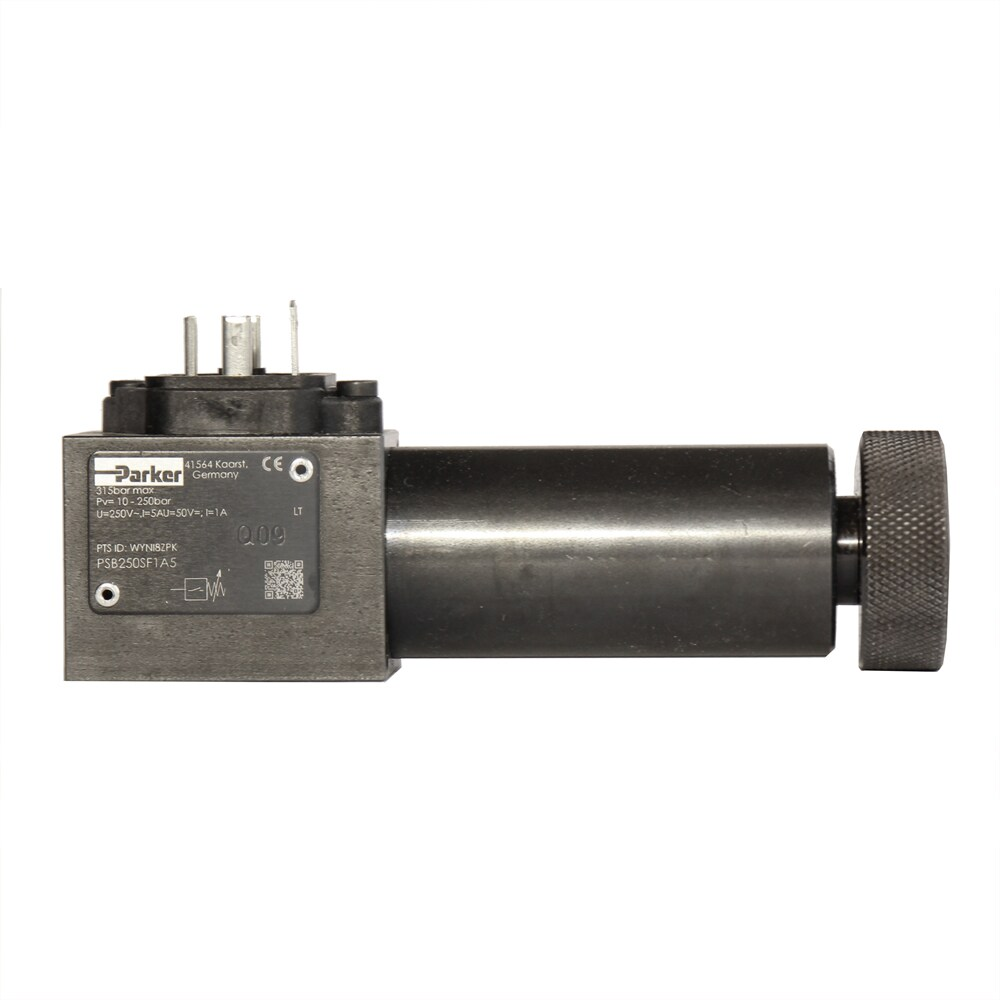

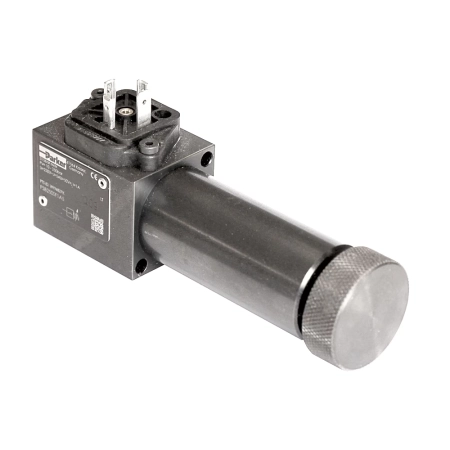

Przełącznik ciśnieniowy PSB - zakres 3-40 bar, montaż kołnierzowy, pokrętło ze skalą, NBR PSB040SF1A

Przełącznik ciśnieniowy PSB040SF1A z serii PSB firmy Parker to elektrohydrauliczne urządzenie, które przesyła sygnał elektryczny, gdy wykryte ciśnienie wzrośnie powyżej lub spadnie poniżej nastawy. Ta wersja ma zakres nastaw 3-40 bar, regulowany pokrętłem ze skalą, a maksymalne ciśnienie robocze wynosi 315 bar.

Przełączniki PSB zapewniają dużą elastyczność montażu - można je instalować z blokami zaworowymi, płytami warstwowymi lub bezpośrednio na linii. Wersja PSB040SF1A ma montaż kołnierzowy (przyłącze czołowe), uszczelnienie z NBR i może pracować w dowolnej pozycji montażowej. Hydraulicznie tłumiony tłok zapewnia dokładną reakcję i dłuższy okres eksploatacji.

Działanie opiera się na obciążonym sprężyną tłoku, tłumionym hydraulicznie, co daje bardzo dokładną histerezę między punktami przełączania. Wymagane ciśnienie ustawia się śrubą nastawczą. Układ elektryczny to mikroprzełącznik z łącznikiem migowym i trzema zaciskami, dzięki czemu urządzenie może pracować jako włącznik, wyłącznik lub przełącznik. Przyłączem elektrycznym jest 3-biegunowe złącze wtykowe zgodne z normą EN 175301-803 z uziemieniem, a obudowa elementów elektrycznych ma stopień ochrony IP65. Zakres temperatur pracy to od -20 °C do 60 °C, maksymalny cykl roboczy to 1/s, a masa wynosi 1 kg.

Uwaga: w przypadku indukcyjnych odbiorników prądu stałego należy stosować iskiernik, aby wydłużyć okres eksploatacji.

Zastosowanie

Rynek: przemysł. Przełączniki serii PSB przeznaczone są do ogólnych zastosowań hydraulicznych.

Zalety

• Maksymalne ciśnienie robocze 315 bar dla wszystkich wersji serii
• Zakres nastaw 3-40 bar regulowany pokrętłem ze skalą
• Hydraulicznie tłumiony tłok - dokładna reakcja, bardzo dokładna histereza i dłuższy okres eksploatacji
• Montaż kołnierzowy, a seria umożliwia też montaż na rurze - instalacja w niemal dowolnym zastosowaniu
• Stopień ochrony obudowy elementów elektrycznych IP65 - szczelność mimo wilgoci (rozpylanie lub rozbryzgi)
• Trzy zaciski mikroprzełącznika - praca jako włącznik, wyłącznik lub przełącznik
• Złącze wtykowe EN 175301-803 z uziemieniem
• Dowolna pozycja montażowa
