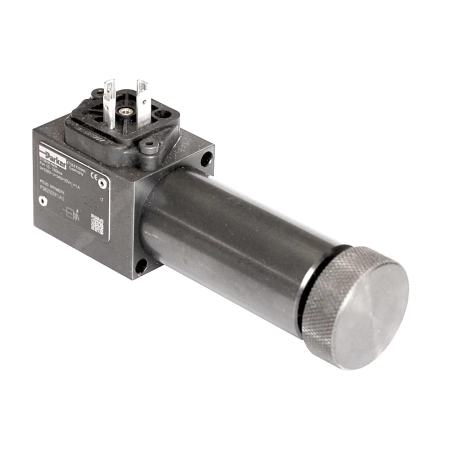

Przełącznik ciśnieniowy PSB - zakres 10-100 bar, montaż rurowy, regulacja imbusem, zamek, NBR PSB100AV1AZ

Przekaźnik ciśnieniowy PSB100AV1AZ z serii PSB to elektrohydrauliczny przełącznik, który wysyła sygnał elektryczny, gdy mierzone ciśnienie przekroczy lub spadnie poniżej nastawionej wartości. Ta wersja ma zakres nastawy 10-100 bar, a maksymalne ciśnienie robocze wynosi 315 bar.

Tłok obciążony sprężyną jest tłumiony hydraulicznie, dzięki czemu przekaźnik zapewnia dokładną histerezę między punktami przełączania i dłuższą żywotność. Ciśnienie przełączania reguluje się śrubą nastawczą z gniazdem sześciokątnym, a przed niepowołaną regulacją chroni zamek cylindryczny. Elementem elektrycznym jest mikrowyłącznik ze stykiem migowym. Trzy zaciski pozwalają zastosować go jako styk zwierny, rozwierny lub przełączny. Przyłącze elektryczne to 3-biegunowe złącze wtykowe zgodne z EN 175301-803 z uziemieniem, a stopień ochrony to IP65.

Wersja PSB100AV1AZ jest przeznaczona do montażu rurowego i ma przyłącze hydrauliczne z przodu na rurkę Ø6. Uszczelnienia wykonano z NBR. Pozycja montażowa jest dowolna, a przekaźnik pracuje w temperaturze od -20 °C do 60 °C. Przy indukcyjnych obciążeniach DC zaleca się użycie iskrownika, który wydłuża żywotność styków.

Zastosowanie

Przekaźnik PSB jest przeznaczony dla rynku przemysłowego i nadaje się do ogólnych zastosowań hydraulicznych, wszędzie tam, gdzie układ ma wygenerować sygnał elektryczny po osiągnięciu zadanego ciśnienia.

Zalety

• Maksymalne ciśnienie robocze 315 bar
• Zakres nastawy 10-100 bar regulowany śrubą z gniazdem sześciokątnym
• Hydraulicznie tłumiony tłok - dokładna histerezja między punktami przełączania i dłuższa żywotność
• Zamek cylindryczny chroni przed niepowołaną regulacją
• Mikrowyłącznik z trzema zaciskami - praca jako styk zwierny, rozwierny lub przełączny
• Złącze EN 175301-803 z uziemieniem i ochrona IP65
• Dowolna pozycja montażowa, temperatura pracy od -20 °C do 60 °C
• Uszczelnienia NBR, masa 1 kg
