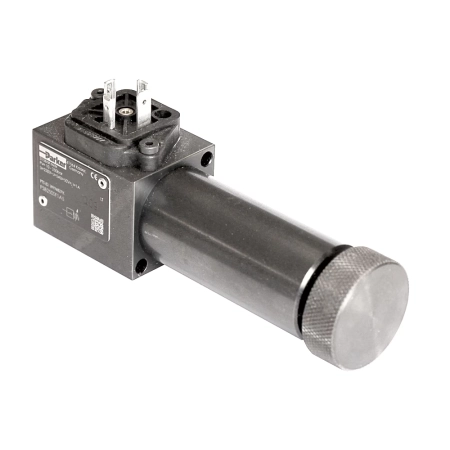

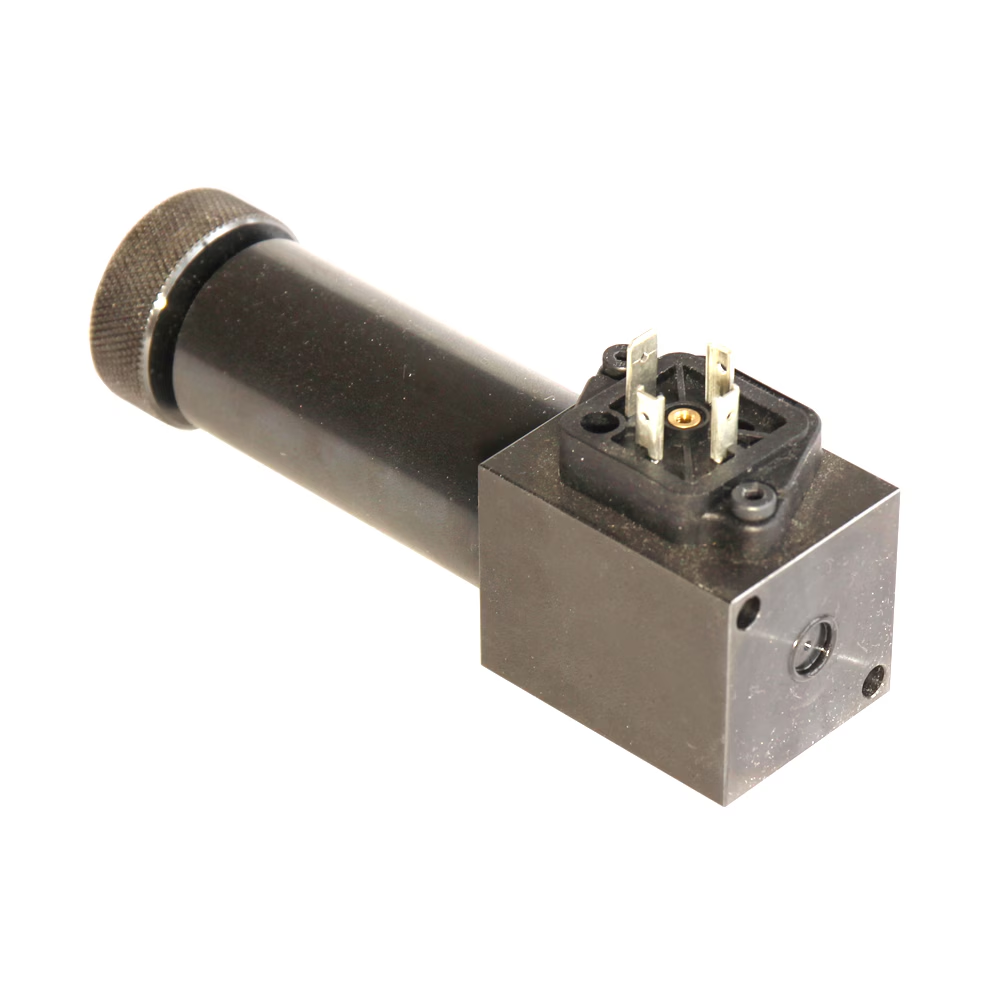

Przełącznik ciśnieniowy PSB - zakres 10-100 bar, montaż rurowy, pokrętło ze skalą PSB100SV1A

Parker PSB100SV1A to elektrohydrauliczny presostat z serii PSB. Wysyła sygnał elektryczny, gdy ciśnienie w układzie wzrośnie powyżej albo spadnie poniżej ustawionej wartości. Punkt przełączania nastawia się ręcznie w zakresie 10-100 bar za pomocą pokrętła ze skalą. Maksymalne ciśnienie robocze wynosi 315 bar.

Sercem urządzenia jest obciążony sprężyną tłok z tłumieniem hydraulicznym, który zapewnia dokładną reakcję, bardzo precyzyjną histerezę między punktami przełączania i długą żywotność. Elementem elektrycznym jest mikrowyłącznik z zestykiem migowym. Trzy zaciski pozwalają wykorzystać go jako wyłącznik zwierny, rozwierny lub przełączny. Podłączenie elektryczne realizuje 3-biegunowe złącze wtykowe EN 175301-803 z przewodem ochronnym, a obudowa ma stopień ochrony IP65.

Ten wariant przeznaczony jest do montażu rurowego, z przyłączem czołowym pod rurę Ø6. Ma uszczelnienia NBR i może pracować w dowolnej pozycji, w temperaturze od -20 do +60 °C, przy częstotliwości przełączania do 1 cyklu na sekundę. Przy indukcyjnych obciążeniach prądu stałego zaleca się zastosowanie układu gaszenia iskry, który wydłuża żywotność zestyku.

Zastosowanie

Presostaty PSB przeznaczone są dla przemysłu i sprawdzają się w ogólnych zastosowaniach hydraulicznych. Służą do sygnalizacji przekroczenia lub spadku ciśnienia w układzie i przekazują sygnał do sterowania maszyny.

Zalety

• Maksymalne ciśnienie robocze 315 bar przy zakresie nastawy 10-100 bar
• Wygodna ręczna nastawa punktu przełączania pokrętłem ze skalą
• Tłok z tłumieniem hydraulicznym - dokładna reakcja, precyzyjna histereza i długa żywotność
• Mikrowyłącznik migowy z 3 zaciskami - praca jako zestyk zwierny, rozwierny lub przełączny
• Ochrona elektryczna IP65 - odporność na wilgoć i zachlapania
• Standardowe złącze EN 175301-803 z przewodem ochronnym
• Solidna, zwarta konstrukcja przeznaczona do długiej pracy w wymagających warunkach
• Montaż w dowolnej pozycji, przyłącze rurowe Ø6
