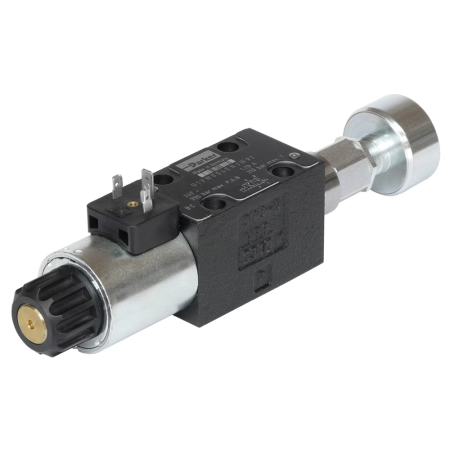

Rozdzielacz D1VW - kontrola pozycji startowej B, suwak 004E (2 poz.), NBR (NG06, CETOP 03) D1VW004ENJWI5N
Rozdzielacz D1VW NG06 (CETOP 03) z indukcyjną kontrolą położenia, przepływ do 80 l/min, ciśnienie do 350 bar - do zastosowań bezpieczeństwa wg 2006/42/EG.Dostępność: Na zamówienie
Koszt wysyłki: od 9,00 zł
Numer katalogowy: D1VW004ENJWI5N
Kod producenta: D1VW004ENJWI5N
Stan magazynowy:
Waga: 1,80 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)
Rozdzielacz sterowany bezpośrednio D1VW w wielkości NG06 (CETOP 03 / NFPA D03) wyposażony jest w indukcyjną kontrolę położenia zasuwy. Zoptymalizowane kanały przepływowe zapewniają wysokie parametry funkcjonalne przy przepływie do 80 l/min i jednocześnie niski spadek ciśnienia, co przekłada się na oszczędność energii w trakcie eksploatacji. Maksymalne ciśnienie robocze wynosi 350 bar.

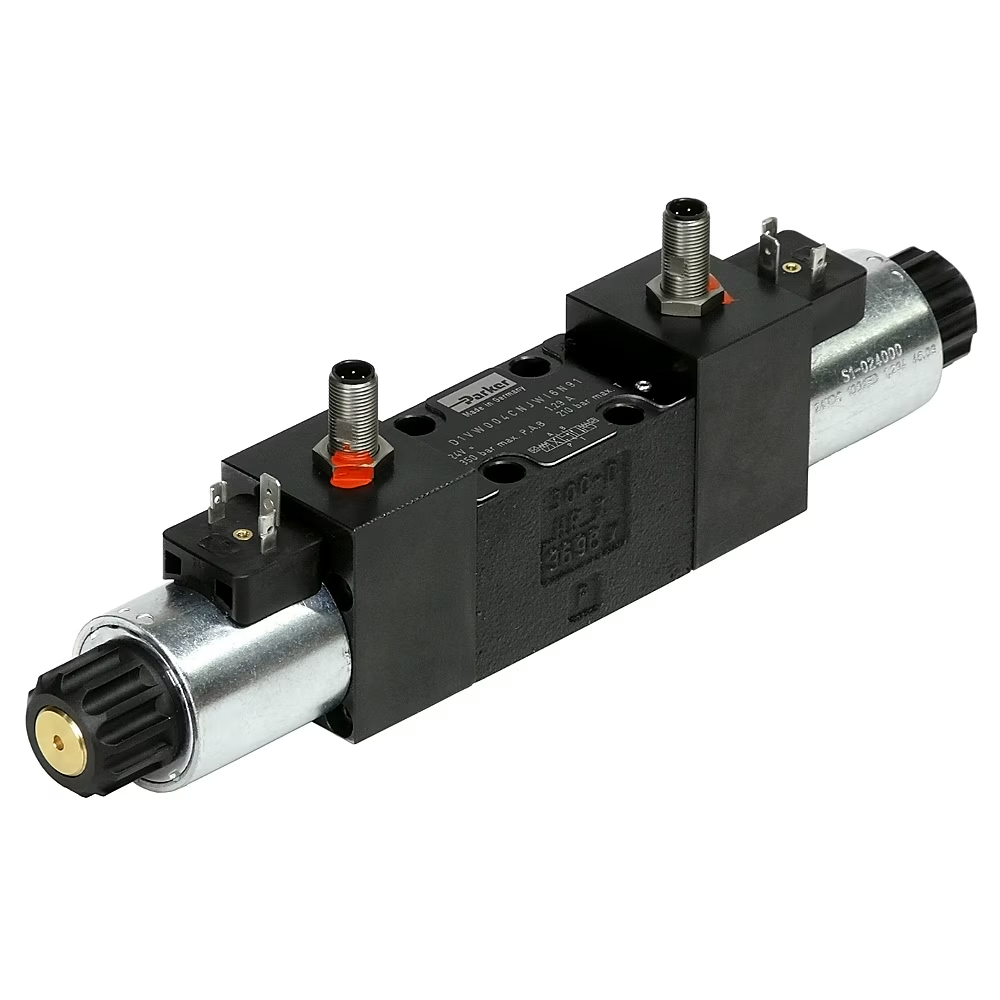

Ten zawór on/off jest przeznaczony przede wszystkim do zastosowań istotnych z punktu widzenia bezpieczeństwa. Spełnia wymagania dyrektywy maszynowej 2006/42/EG jako zawór zaciskowy zgodnie z normą EN 201:2010. Kontrola położenia pozwala monitorować pozycję początkową lub końcową suwaka i jest dostępna zarówno dla wersji z pojedynczym, jak i podwójnym elektrozaworem. W tej wersji monitorowana jest pozycja startowa po stronie B, w konfiguracji z pojedynczym elektrozaworem (2 pozycje, sprężynowy powrót do pozycji 0, praca w pozycji a), zasilanym napięciem 24 V DC, z ręcznym sterowaniem awaryjnym. Zastosowano uszczelnienia z NBR, a funkcja zaworu to 3-drogowa.
Regulacja kontroli położenia jest ustawiana fabrycznie i plombowana - wymiana oraz naprawy mogą być wykonywane wyłącznie przez Parkera. W przypadku zaniku zasilania zawór przechodzi do pozycji bezpiecznej: sprężynowego powrotu lub pozycji środkowej.
Zastosowanie
Rozdzielacz D1VW znajduje zastosowanie przede wszystkim w przemyśle oraz w branży przetwórstwa tworzyw sztucznych (formowanie wtryskowe). Wykorzystywany jest we wszystkich rodzajach aplikacji istotnych z punktu widzenia bezpieczeństwa, w tym jako komponent bezpieczeństwa zgodny z dyrektywą maszynową 2006/42/EG w maszynach do formowania wtryskowego.
Zalety
- Wysokie parametry funkcjonalne - niskie siły sterujące zapewniają bezpieczną pracę nawet przy wysokich przepływach
- Niski spadek ciśnienia - mniejsze straty energii podczas pracy
- Szeroka oferta produktowa - wiele wariantów dostępnych od jednego dostawcy
- Krótki czas dostawy - brak konieczności magazynowania
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Elektromagnetyczne |
| Materiał korpusu | Żeliwo |
| Konfiguracja | Suwakowy zawór kierunkowy |
| Produkt podstawowy | w regionie EMEA |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Skuteczność filtracji | ISO 4406; 18/16/13 |
| Rodzaj cieczy roboczej | Olej hydrauliczny wg DIN 51524 |
| Funkcja | 3-drogowy |
| Napięcie zasilania | 24 V DC |
| Maks. temperatura otoczenia | 60 °C |
| Maks. natężenie przepływu | 30 do 80 L/min |
| Maks. temperatura cieczy | 70 °C |
| Maks. lepkość kinematyczna | 400 cSt |
| Maks. ciśnienie robocze | P, A, B: 350 bar, T: 210 bar |
| Maks. temperatura pracy | 60 °C |
| Min. temperatura otoczenia | -25 °C |
| Min. temperatura cieczy | -20 |
| Min. lepkość kinematyczna | 2.8 cSt |
| Min. temperatura pracy | -20 °C |
| Typ montażu | Płyta podstawowa, kolektor |
| Przyłącze | NG06 / CETOP 03 |
| Typ regulacji pozycji | Monitorowana pozycja startowa, strona B |
| Materiał uszczelnień | NBR |
| Wersja cewki elektromagnetycznej | Z ręcznym sterowaniem awaryjnym |

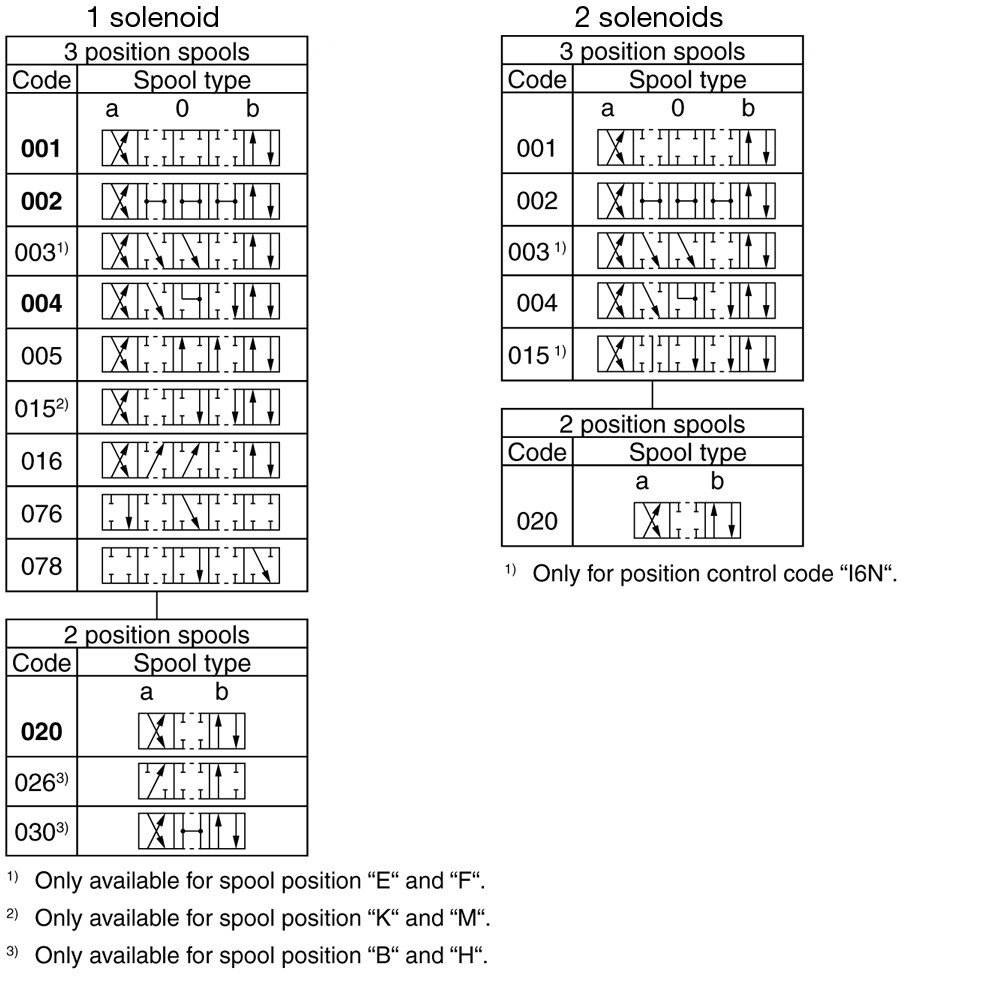

| Kod suwaka | 004 |
| Położenie suwaka | 2 pozycje, sprężynowy powrót do pozycji 0, sterowanie w pozycji a |
| Waga | 1.8 kg |
