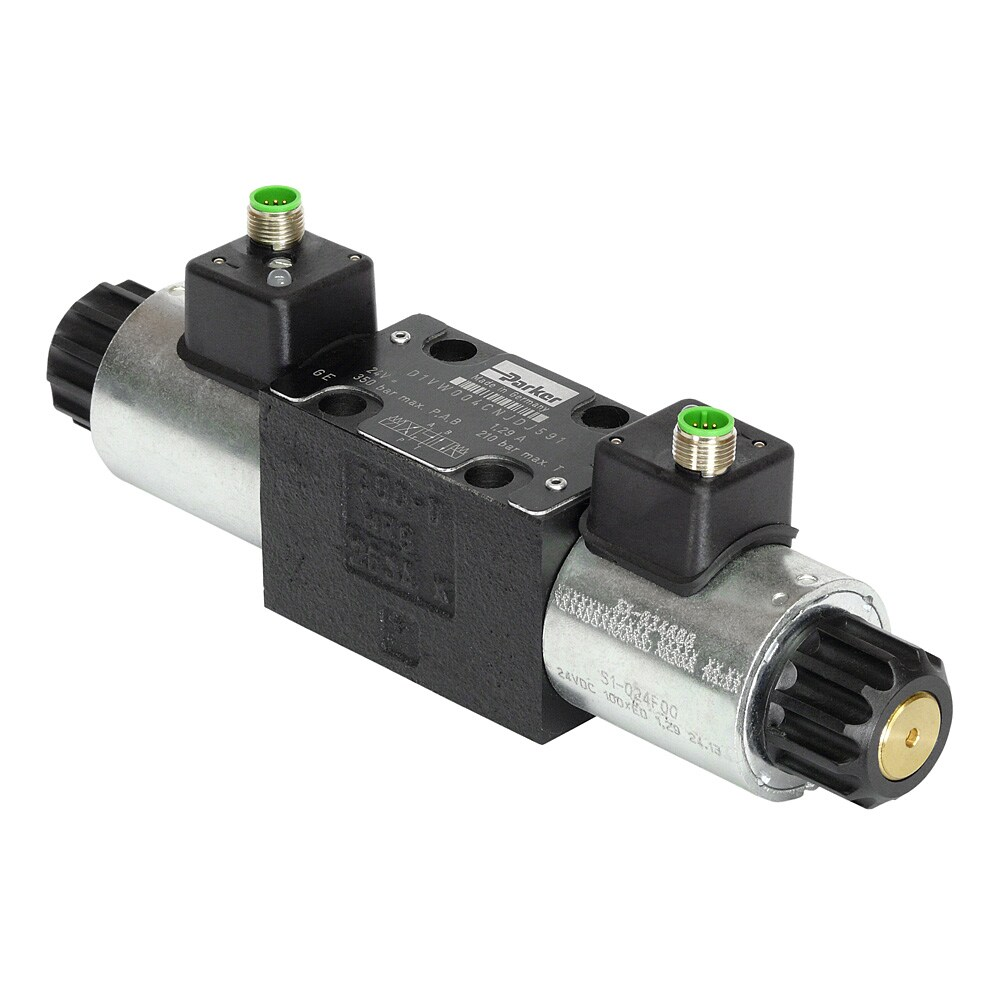

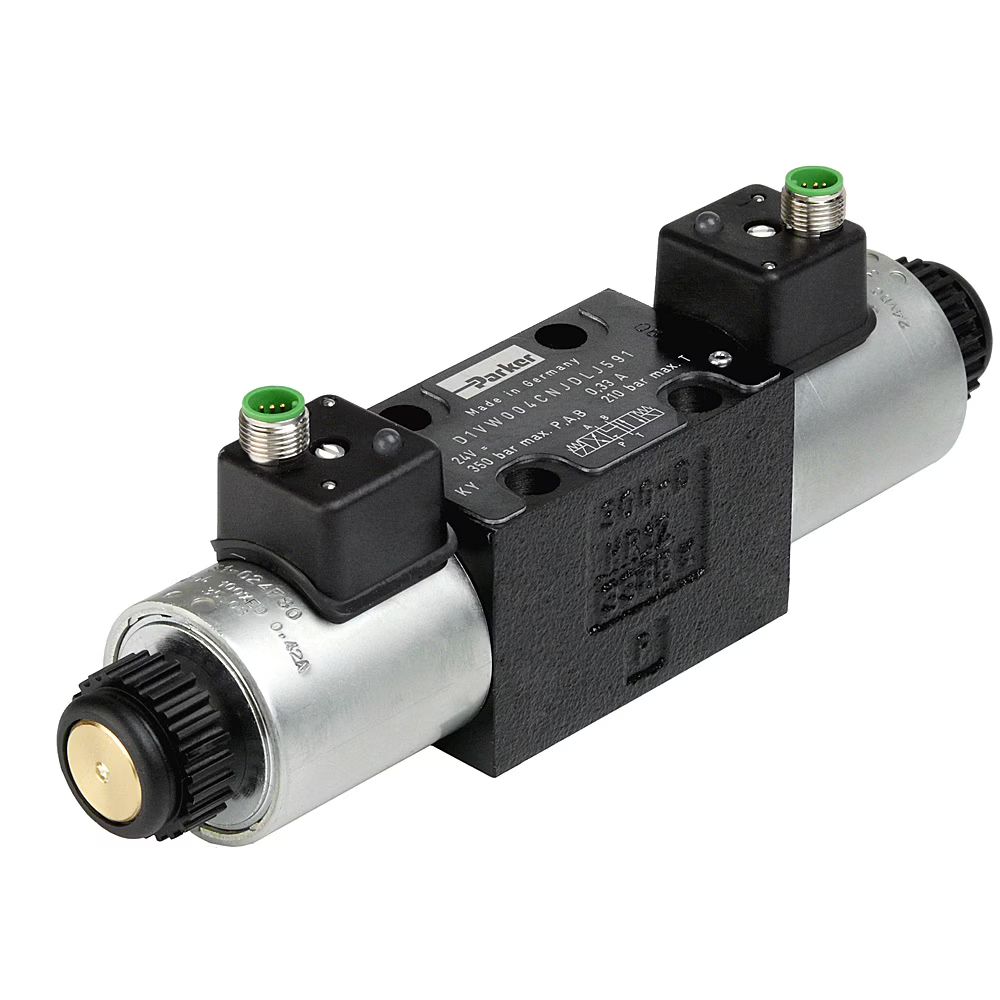

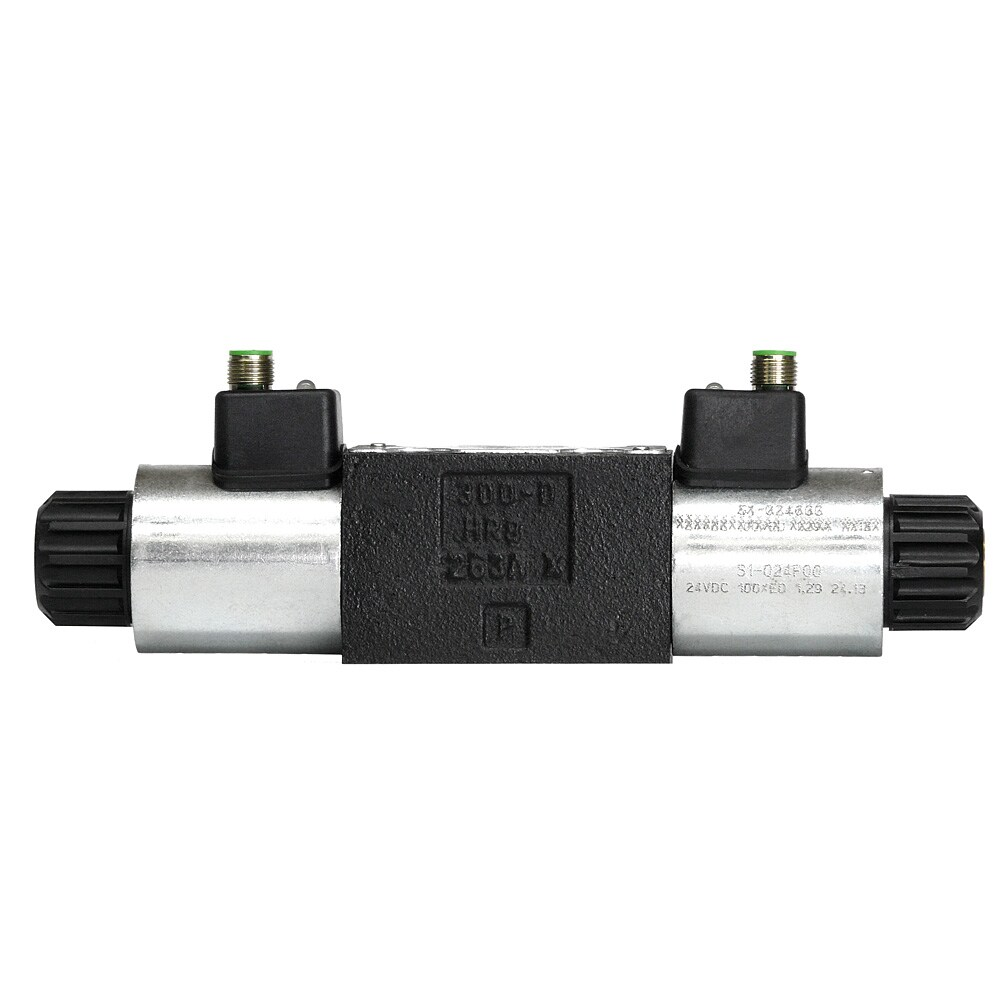

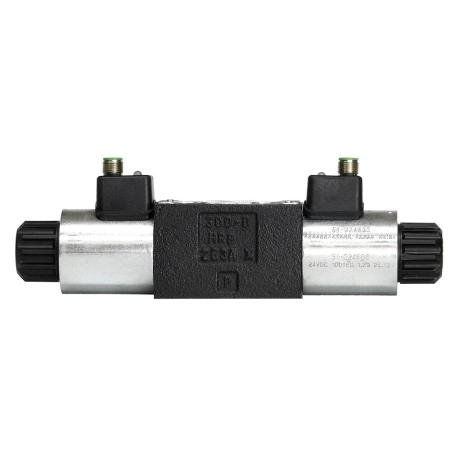

Rozdzielacz D1VW 8W - suwak 020D (2 poz.), NBR, złącze EN 175301-803 (NG06, CETOP 03) D1VW020DNJWL
Rozdzielacz D1VW 8W, NG06/CETOP03, przepływ do 60 l/min, ciśnienie robocze do 350 bar. Niskoprądowa cewka umożliwia bezpośrednie sterowanie z PLC.
Dostępność: Na zamówienie
Koszt wysyłki: od 9,00 zł
Numer katalogowy: D1VW020DNJWL
Kod producenta: D1VW020DNJWL
Stan magazynowy:
Waga: 2,10 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)
Rozdzielacz kierunkowy serii D1VW 8W to wersja niskoprądowa opartego na standardowej konstrukcji D1VW zaworu on/off. Dzięki cewce o poborze mocy zaledwie 8 W i prądzie poniżej 0,5 A zawór może być podłączony bezpośrednio do sterownika PLC lub węzła magistrali, bez konieczności stosowania przekaźnika pośredniczącego.
Zawór wykonany jest w wielkości NG06 (odpowiednik CETOP 03 / NFPA D03) i dzięki zoptymalizowanym kanałom przepływowym zapewnia niskie straty ciśnienia przy jednoczesnej wysokiej wydajności funkcjonalnej - maksymalny przepływ sięga 60 l/min, a maksymalne ciśnienie robocze wynosi 350 bar.
D1VW 8W dostępny jest w standardowym wykonaniu ze złączem elektrycznym zgodnym z EN 175301-803 oraz w wersji ze złączem M12x1 wyposażonej w diody LED, zgodnej ze standardem DESINA (DistributEd and Standardised INstAllation technology) dla obrabiarek i systemów produkcyjnych.
Zastosowanie
Zawór przeznaczony jest do zastosowań przemysłowych, w szczególności w obrabiarkach.
Zalety
- Zwarta, sprawdzona konstrukcja bazująca na wieloletnim doświadczeniu Parker w hydraulice
- Niski spadek ciśnienia - niższe straty energii podczas pracy
- Szeroki wybór suwaków - dopasowanie do różnych układów hydraulicznych
- Krótki czas realizacji zamówienia - brak konieczności magazynowania
- Niskoprądowa cewka (<0,5 A) umożliwiająca bezpośrednie sterowanie z PLC, bez przekaźnika
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Elektromagnetyczne |
| Typ cewki | DIN bez wtyczki |
| Konfiguracja | 2 pozycje, D - podwójna cewka, z zapadką, suwakowy zawór kierunkowy |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Opcja części elektrycznej | Rozkład pinów M12, piny 1 i 2 niepodłączone |
| Skuteczność filtracji | ISO 4406; 18/16/13 |
| Rodzaj cieczy roboczej | Olej hydrauliczny wg DIN 51524 |
| Funkcja | Sterowanie kierunkowe |
| Funkcja | 2-drogowy |
| Napięcie zasilania | 24 VDC |
| Maks. temperatura otoczenia | 60 °C |
| Maks. natężenie przepływu | 60 L/min |
| Maks. temperatura cieczy | 70 °C |
| Maks. lepkość kinematyczna | 400 cSt |
| Maks. ciśnienie robocze | 350 bar |
| Maks. temperatura pracy | 60 °C |
| Min. temperatura otoczenia | -25 °C |
| Min. temperatura cieczy | -25 °C |
| Min. lepkość kinematyczna | 2.8 cSt |
| Min. temperatura pracy | -25 °C |
| Pozycja montażu | Bez ograniczeń, zalecana pozioma |
| Typ montażu | Płyta przyłączeniowa |
| Typ działania | Bezpośrednie |
| Przyłącze | NG06 / CETOP 03 |
| Pobór mocy | 8 W |
| Seria produktu | Kierunkowy zawór sterujący |
| Materiał uszczelnień | NBR |
| Przyłącze elektryczne cewki | Złącze wg EN 175301-803 |

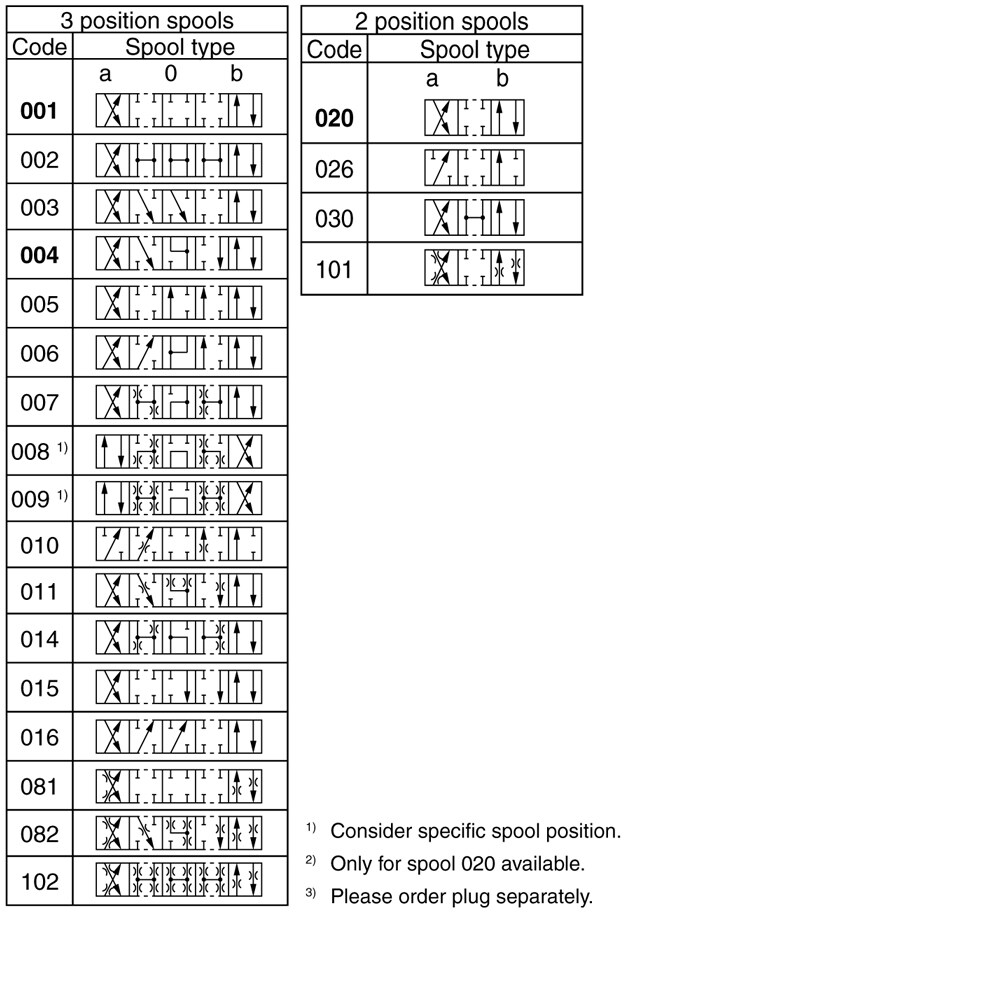

| Kod suwaka | 020 |
| Położenie suwaka | 2 pozycje z zapadką, sterowanie w pozycji a lub b, bez pozycji środkowej i przesunięcia |
| Waga | 1.5 kg |
