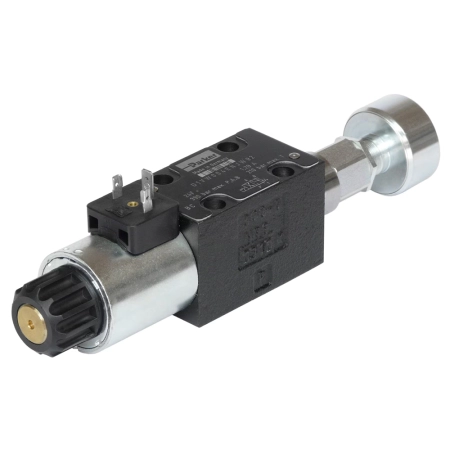

Rozdzielacz D1VW - kontrola pozycji startowej A, suwak 020H (2 poz.), FPM (NG06, CETOP 03) D1VW020HVJWI4N
Rozdzielacz D1VW NG06 (CETOP 03) z indukcyjną kontrolą położenia strony A, uszczelnieniem FPM i cewką 24 V DC - przepływ do 80 l/min, ciśnienie do 350 bar.
Dostępność: Na zamówienie
Koszt wysyłki: od 9,00 zł
Numer katalogowy: D1VW020HVJWI4N
Kod producenta: D1VW020HVJWI4N
Stan magazynowy:
Waga: 1,80 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)
Rozdzielacz D1VW to sterowany bezpośrednio zawór kierunkowy w wielkości NG06 (CETOP 03 / NFPA D03), wyposażony w indukcyjną kontrolę położenia. Dzięki zoptymalizowanym kanałom przepływu zapewnia wysokie parametry funkcjonalne przy przepływie do 80 l/min i jednocześnie niski spadek ciśnienia, co przekłada się na energooszczędną pracę układu. Maksymalne ciśnienie robocze wynosi 350 bar.
Zawór typu on/off jest przeznaczony przede wszystkim do aplikacji istotnych ze względu na bezpieczeństwo. Spełnia wymagania dyrektywy maszynowej 2006/42/EG jako zawór zaciskowy zgodny z normą EN 201:2010. Wbudowana funkcja kontroli położenia pozwala monitorować pozycję początkową lub końcową suwaka - w tym konkretnym wariancie monitorowana jest pozycja startowa po stronie A. Taka kontrola dostępna jest zarówno dla zaworów jednocewkowych, jak i dwucewkowych.
Ten egzemplarz wyposażony jest w ręczne sterowanie awaryjne, uszczelnienie z FPM i cewkę zasilaną napięciem 24 V DC. Suwak oznaczony jest kodem 020, a korpus wykonany jest z żeliwa. W przypadku zaniku zasilania zawór przyjmuje pozycję bezpieczną - sprężynową (offset) lub środkową. Regulacja kontroli położenia jest ustawiana i plombowana fabrycznie - wszelkie naprawy i wymiany może wykonywać wyłącznie Parker.
Zastosowanie
Zawór znajduje zastosowanie przede wszystkim w przemyśle (rynek Industrial) oraz w branży przetwórstwa tworzyw sztucznych (rynek Molding) - w szczególności we wtryskarkach, gdzie pełni funkcję komponentu bezpieczeństwa zgodnego z dyrektywą maszynową 2006/42/EG. Sprawdza się we wszelkiego rodzaju aplikacjach wymagających nadzorowania pozycji suwaka ze względów bezpieczeństwa.
Zalety
- Wysokie parametry funkcjonalne - niskie siły sterujące zapewniają bezpieczną pracę nawet przy dużych przepływach, do 80 l/min
- Niski spadek ciśnienia - mniejsze straty energii podczas eksploatacji
- Indukcyjna kontrola położenia strony A - nadzór nad pozycją startową suwaka dla aplikacji bezpieczeństwa
- Szeroka oferta wariantów - wiele opcji konfiguracji dostępnych od jednego dostawcy
- Krótki czas dostawy - brak konieczności magazynowania
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Elektromagnetyczne |
| Materiał korpusu | Żeliwo |
| Konfiguracja | Suwakowy zawór kierunkowy |
| Produkt podstawowy | w regionie EMEA |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Skuteczność filtracji | ISO 4406; 18/16/13 |
| Rodzaj cieczy roboczej | Woda-glikol |
| Funkcja | 2-drogowy |
| Napięcie zasilania | 24 V DC |
| Maks. temperatura otoczenia | 60 °C |
| Maks. natężenie przepływu | 70 L/min |
| Maks. temperatura cieczy | 70 °C |
| Maks. lepkość kinematyczna | 400 cSt |
| Maks. ciśnienie robocze | P, A, B: 350 bar, T: 210 bar |
| Maks. temperatura pracy | 60 °C |
| Min. temperatura otoczenia | -25 °C |
| Min. temperatura cieczy | -20 |
| Min. lepkość kinematyczna | 2.8 cSt |
| Min. temperatura pracy | -20 °C |
| Typ montażu | Płyta podstawowa, kolektor |
| Przyłącze | NG06 / CETOP 03 |
| Typ regulacji pozycji | Monitorowana pozycja startowa, strona A |
| Materiał uszczelnień | FPM |
| Wersja cewki elektromagnetycznej | Z ręcznym sterowaniem awaryjnym |

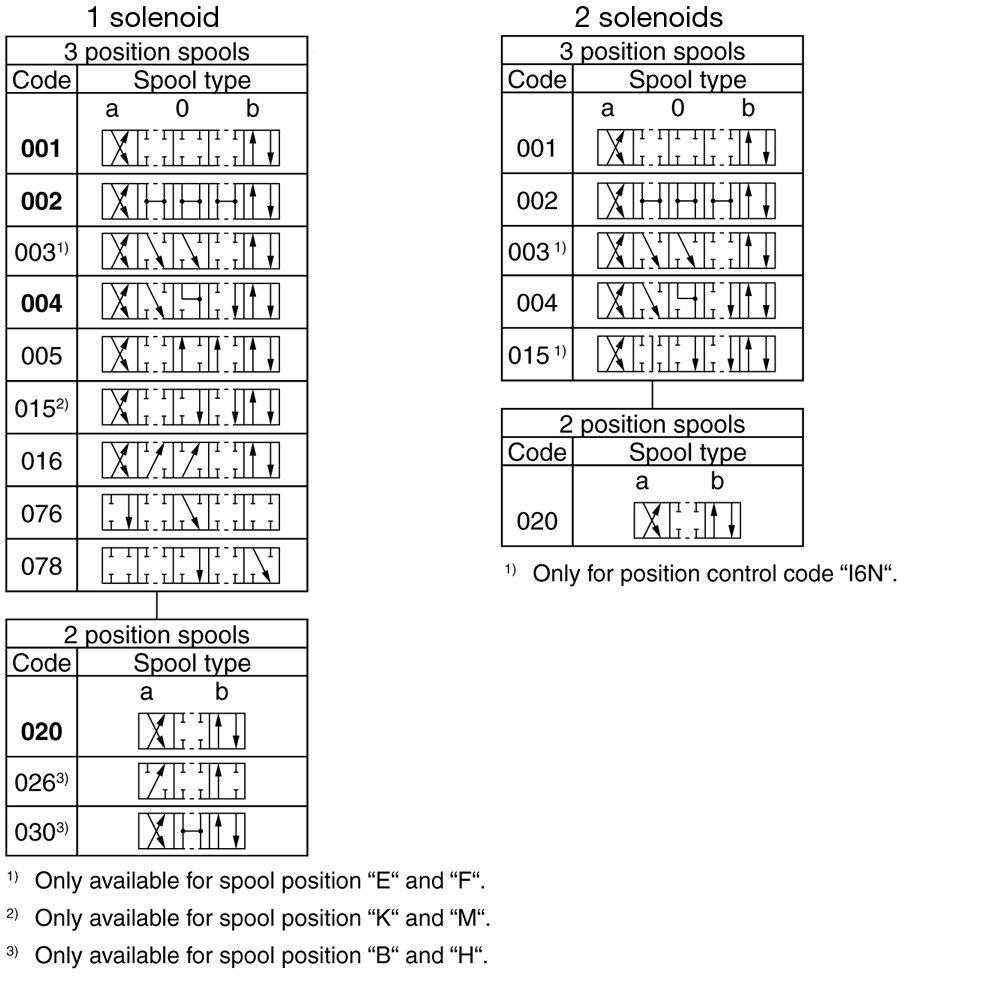

| Kod suwaka | 020 |
| Położenie suwaka | 2 pozycje, sprężynowy powrót do pozycji a, sterowanie w pozycji b |
| Waga | 1.8 kg |
