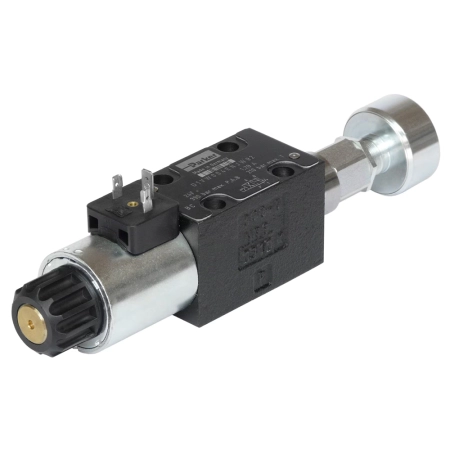

Rozdzielacz D1VW - kontrola pozycji końcowej A, suwak 020H (2 poz.), FPM (NG06, CETOP 03) D1VW020HVJWI1N

Rozdzielacz kierunkowy D1VW z indukcyjną kontrolą położenia to bezpośrednio sterowany zawór on/off w wielkości NG06 (CETOP 03 / NFPA D03), zaprojektowany z myślą o zastosowaniach o podwyższonych wymaganiach bezpieczeństwa. Dzięki zoptymalizowanym kanałom przepływu zawór charakteryzuje się niskimi stratami energii już przy niskim spadku ciśnienia, a cała seria D1VW oferuje wysokie limity funkcjonalne sięgające nawet 80 l/min.

Dla wariantu D1VW020HVJWI1N maksymalny przepływ wynosi 70 l/min, przy maksymalnym ciśnieniu roboczym 350 bar na liniach P, A i B oraz 210 bar na linii T. Zawór zasilany jest napięciem 24 V DC, wyposażony w ręczne wysterowanie awaryjne (manual override) oraz uszczelnienia z FPM. To zawór 2-pozycyjny - w pozycji a wraca sprężynowo do położenia wyjściowego, w pozycji b jest wysterowany elektrycznie. Dodatkową funkcją jest monitorowanie pozycji krańcowej po stronie A, co pozwala na kontrolę faktycznego położenia suwaka w aplikacji.

Konstrukcja z korpusem żeliwnym (waga 1,8 kg) przeznaczona jest do montażu w postaci sub-base lub na płycie wielostanowiskowej (manifold). Zawór spełnia wymagania dyrektywy maszynowej 2006/42/EG i może być stosowany jako zawór zaciskowy zgodnie z EN 201:2010. Regulacja układu kontroli położenia jest fabrycznie ustawiona i zaplombowana - wszelkie naprawy i wymiany mogą być wykonywane wyłącznie przez Parker. W przypadku zaniku zasilania zawór przyjmuje bezpieczne położenie sprężynowe (spring offset) lub środkowe.

Zastosowanie

Rozdzielacz D1VW z kontrolą położenia znajduje zastosowanie przede wszystkim w przemyśle (rynek Industrial) oraz w branży przetwórstwa tworzyw sztucznych (rynek Molding), szczególnie tam, gdzie wymagane jest spełnienie norm bezpieczeństwa. Typowe zastosowania obejmują wszelkiego rodzaju aplikacje istotne z punktu widzenia bezpieczeństwa oraz maszyny do wtrysku (jako komponent bezpieczeństwa zgodny z dyrektywą maszynową 2006/42/EG).

Zalety

• Wysokie limity funkcjonalne - niskie siły przełączania zapewniające bezpieczną pracę również przy wysokich przepływach
• Niski spadek ciśnienia - a tym samym niższe straty energii w trakcie eksploatacji
• Szeroka oferta wariantów - wiele opcji konfiguracji dostępnych od jednego dostawcy
• Krótki czas dostawy - bez konieczności magazynowania
• Monitorowanie pozycji krańcowej po stronie A dla dodatkowej kontroli i bezpieczeństwa pracy
• Ręczne wysterowanie awaryjne (manual override) ułatwiające testy i serwis
