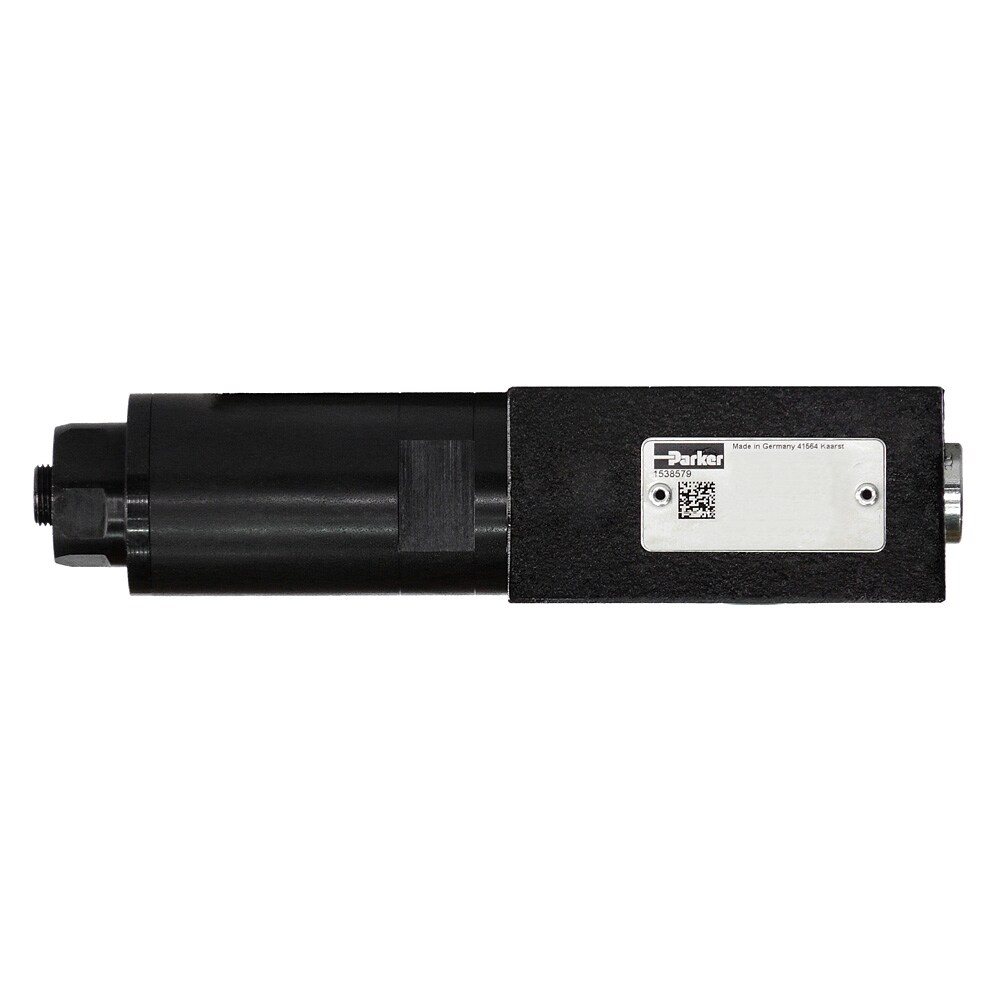

Zawór nadmiarowy RDM3 - P-T, 1,5-19 bar, regulacja imbusem (NG10, CETOP 05) RDM3PT01SVG

Zawór nadmiarowy bezpośredniego działania Parker RDM3 w wykonaniu płyty pośredniej (sandwich) o wielkości NG10 (CETOP 05). Konstrukcja tłoczkowa z tłumieniem zapewnia niską histerezę i dokładną regulację ciśnienia. Szybka reakcja i niski wyciek przekładają się na lepszą dokładność procesu.

Wersja RDM3PT01SVG pracuje w funkcji P-T - ciśnienie jest upuszczane z kanału P do T po osiągnięciu nastawionej wartości. Zakres regulacji tej wersji to 1,5-19 bar, a maksymalne natężenie przepływu wynosi 80 l/min. Zastosowano uszczelnienia FPM, a korpus wykonano ze stali i wyposażono w przyłącze manometru G1/4.

Seria RDM w wykonaniu sandwich ułatwia budowę stosów zaworowych między rozdzielaczem a płytą montażową. Zawór przeznaczony jest do pracy z olejem hydraulicznym w zakresie temperatur od -20 °C do 60 °C. Masa zaworu to 2,6 kg.

Zastosowanie

Zawór przeznaczony jest dla rynku przemysłowego i nadaje się do ogólnych zastosowań hydraulicznych. Może pracować jako zawór przelewowy P-T w układach hydrauliki siłowej.

Zalety

• Sprawdzona konstrukcja bezpośredniego działania z tłoczkiem tłumionym
• Niska histereza, niski wyciek i szybka reakcja - większa dokładność procesu
• Wykonanie sandwich NG10 (CETOP 05) - łatwa konfiguracja stosów zaworowych
• Zakres regulacji 1,5-19 bar dla zastosowań niskociśnieniowych
• Przyłącze manometru G1/4 w korpusie
• Uszczelnienia FPM, praca w zakresie -20 °C do 60 °C
