Zawór nadmiarowy RDM3 - P-T, 1,5-50 bar, regulacja imbusem (NG10, CETOP 05) RDM3PT05SVG

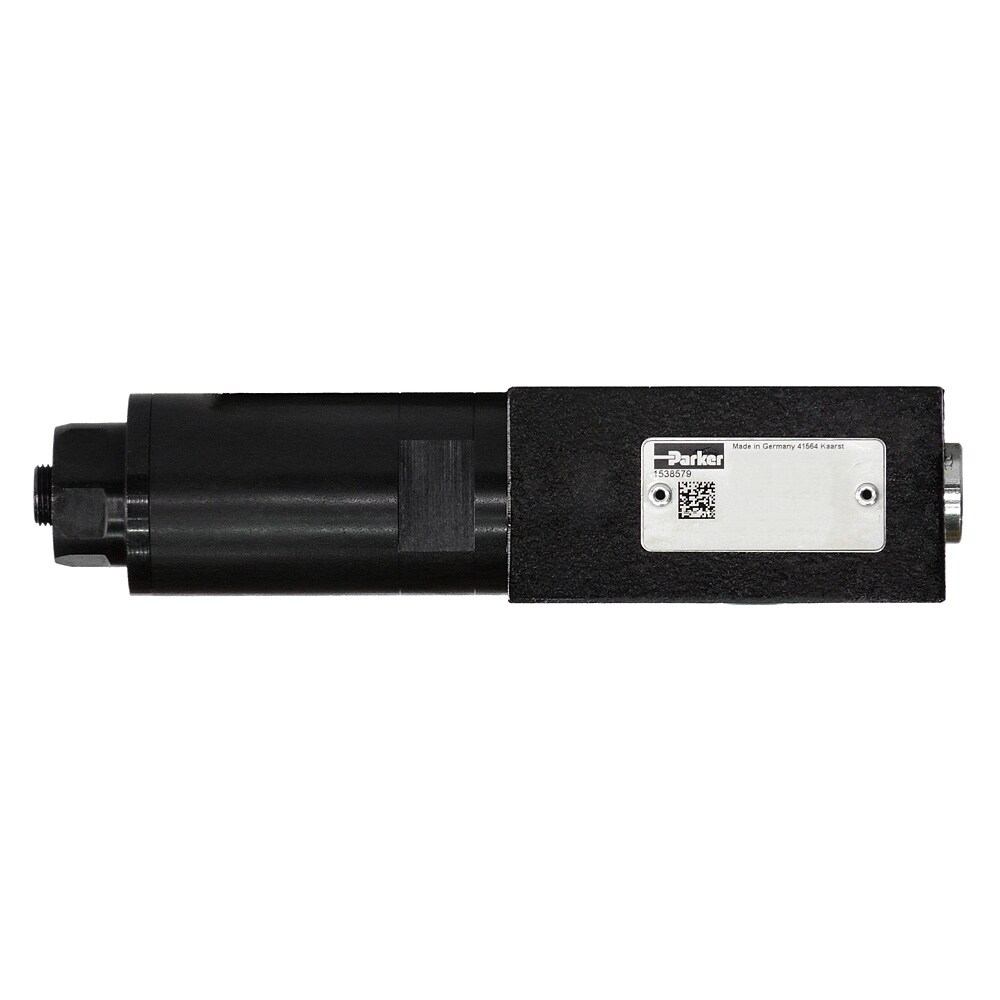

Zawór nadmiarowy Parker RDM3PT05SVG z serii RDM to zawór ciśnieniowy bezpośredniego działania w wykonaniu płytowym (sandwich), o wielkości nominalnej NG10 (CETOP 05). Zastosowana konstrukcja tłoczkowa z tłumieniem zapewnia niską histerezę, a tym samym precyzyjną regulację ciśnienia.

Wariant PT odciąża ciśnienie z kanału P do T po osiągnięciu nastawionej wartości. Zakres regulacji ciśnienia wynosi 1,5-50 bar, a maksymalne natężenie przepływu 80 l/min. Korpus jest wykonany ze stali, uszczelnienia z FPM, a zawór pracuje w temperaturach od -20 °C do 60 °C. Regulacja jest ręczna (gniazdo sześciokątne). Zawór ma przyłącze manometru G1/4 i waży 2,6 kg.

Seria RDM w wykonaniu sandwich umożliwia łatwą konfigurację układów stosowych. Obok funkcji PT seria obejmuje też wersję TT, czyli zawór kontrolujący przeciwwagę w linii T-T, jednak opisywany zawór jest w wersji PT.

Zastosowanie

Zawór przeznaczony jest dla rynku przemysłowego i nadaje się do ogólnych zastosowań hydraulicznych, m.in. jako zabezpieczenie ciśnieniowe w układach stosowych.

Zalety

• Sprawdzona konstrukcja tłoczkowa bezpośredniego działania z tłumieniem
• Niska histereza i niewielkie przecieki - większa dokładność procesu
• Szybka reakcja zaworu na zmiany ciśnienia
• Zakres regulacji 1,5-50 bar przy przepływie do 80 l/min
• Montaż sandwich NG10 (CETOP 05) - łatwa konfiguracja układów stosowych
• Przyłącze manometru G1/4 w korpusie
• Uszczelnienia FPM i stalowy korpus
