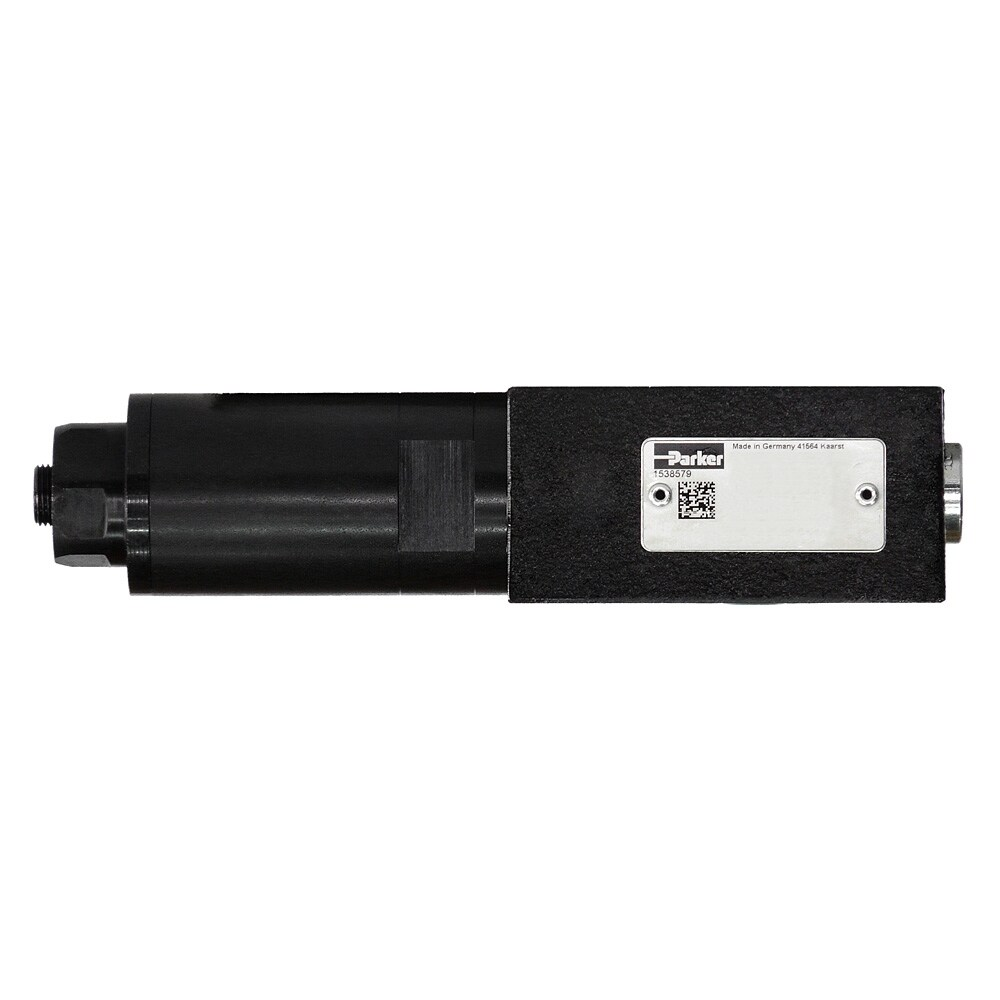

Zawór nadmiarowy RDM2 - P-T, 1,5-64 bar, regulacja imbusem (NG06, CETOP 03) RDM2PT06SVG

Zawór nadmiarowy bezpośredniego działania Parker RDM2PT06SVG z serii RDM w wykonaniu przekładkowym (sandwich) w wielkości NG06 (CETOP 03). Konstrukcja przekładkowa pozwala łatwo budować układy stosowe. Jest to zawór tłoczkowy bezpośredniego działania, który zapewnia niską histerezę, a dzięki temu precyzyjną regulację ciśnienia.

Ten wariant pracuje w funkcji P do T (kod PT), czyli ciśnienie jest upuszczane z portu P do T po osiągnięciu nastawionej wartości. Zakres nastawy ciśnienia (kod 06) wynosi 1,5 - 64 bar, regulacja odbywa się gniazdem sześciokątnym (imbus), a uszczelnienia wykonano z FPM. Korpus zaworu jest wyposażony w przyłącze manometru G 1/4". Seria RDM może być stosowana również jako zawór kontrolujący przeciwciśnienie w układzie T-T (kod TT), jednak opisywany wariant to wersja PT.

Maksymalne ciśnienie robocze wynosi 350 bar na portach P, A, B oraz 50 bar na porcie T, a maksymalny przepływ 40 l/min. Zawór pracuje w temperaturze od -20 °C do 60 °C, a jego masa to 1,3 kg.

Zastosowanie

Zawór przeznaczony jest dla rynku przemysłowego i nadaje się do ogólnych zastosowań w układach hydraulicznych.

Zalety

• Sprawdzona konstrukcja bezpośredniego działania z tłoczkiem tłumionym, oparta na wieloletnim doświadczeniu Parker w hydraulice
• Szybka reakcja, niskie przecieki i minimalna histereza, co poprawia dokładność procesu i produktu
• Budowa przekładkowa NG06 (CETOP 03) ułatwia konfigurację układów stosowych
• Szeroki zakres nastawy ciśnienia: 1,5 - 64 bar
• Wysoka wytrzymałość ciśnieniowa: do 350 bar na P, A, B
• Wbudowane przyłącze manometru G 1/4"
• Uszczelnienia FPM, praca w zakresie od -20 °C do 60 °C
