Rozdzielacz proporcjonalny D41FB - suwak E01, 4-20 mA, pilot wewn., wył. krańcowy, 200 l/min (NG16) D41FBE01FC4NS08
Rozdzielacz proporcjonalny Parker D41FB OBE w wielkości NG16 (CETOP 07) z elektroniką pokładową, przepływ do 200 l/min, ciśnienie robocze do 350 bar, sygnał sterujący 4-20 mA.
Dostępność: Na zamówienie
Koszt wysyłki: od 15,00 zł
Numer katalogowy: D41FBE01FC4NS08
Kod producenta: D41FBE01FC4NS08
Stan magazynowy:
Waga: 12,60 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)

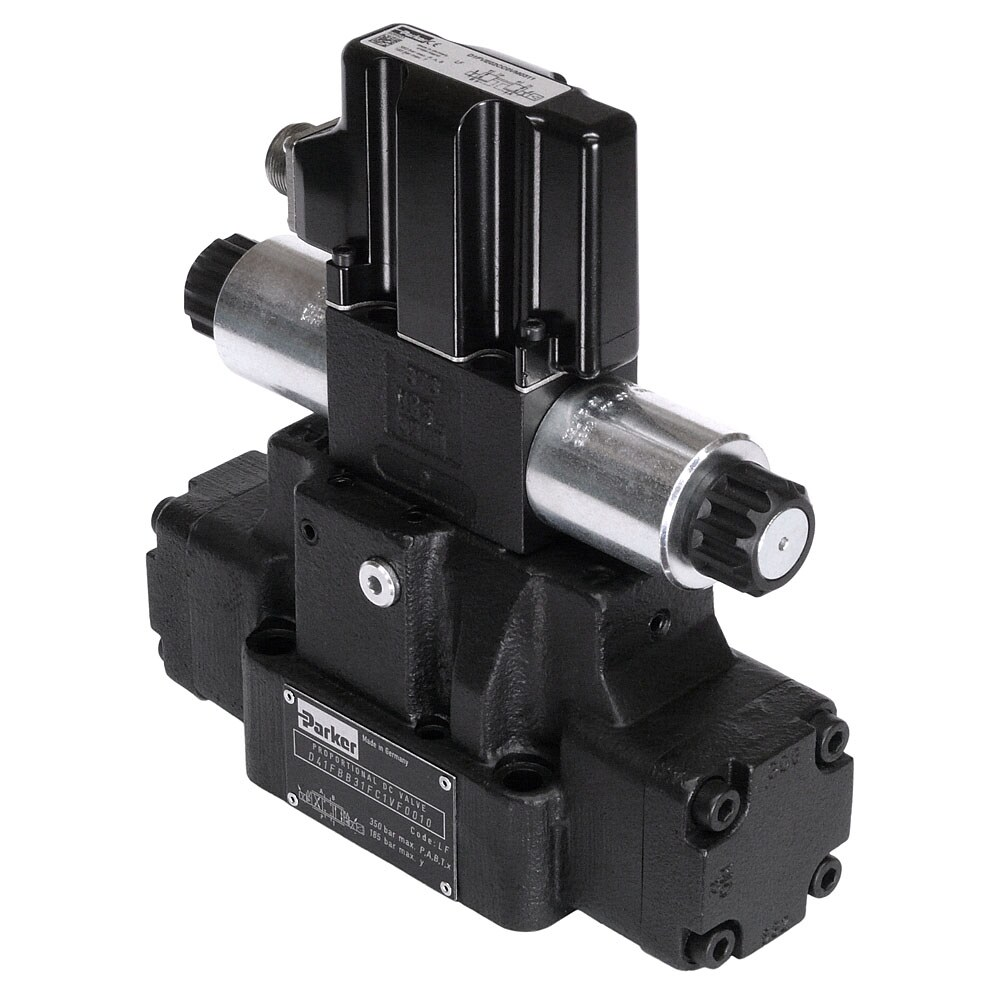

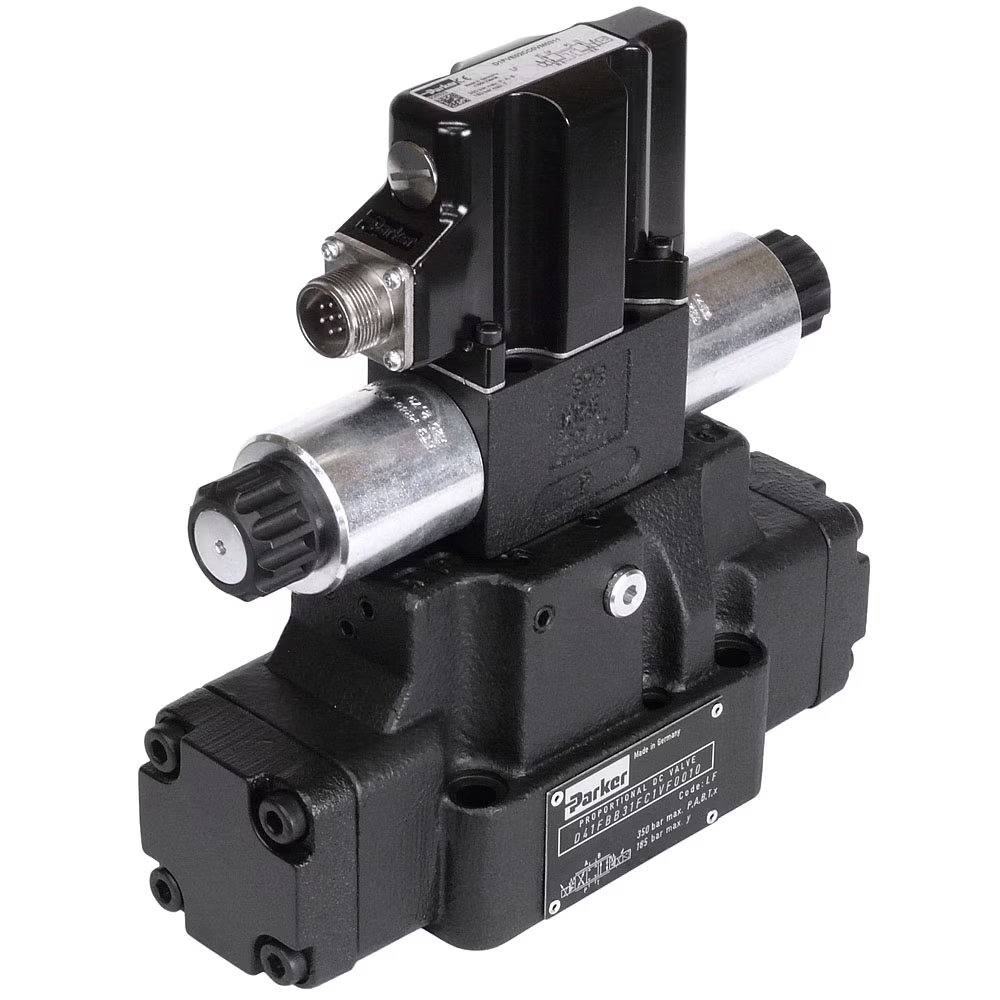

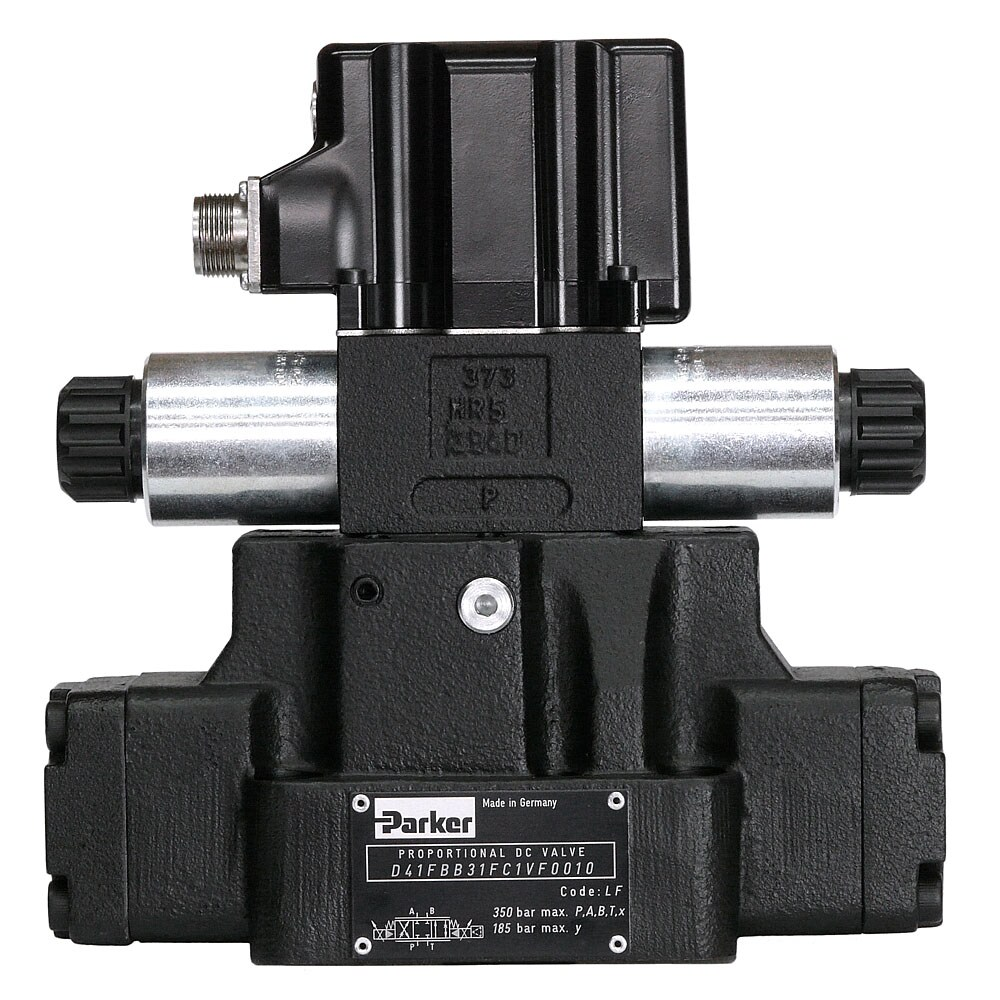

Rozdzielacz proporcjonalny sterowany pilotowo Parker D41FB OBE z wbudowaną elektroniką pokładową (OBE) w wielkości NG16 (CETOP 07). Seria D*1FB OBE to sprawdzona konstrukcja o progresywnej charakterystyce przepływu, która pozwala na czułą regulację natężenia przepływu. Solidna budowa zapewnia długą żywotność, a przy tym zawór oferuje bardzo dobry stosunek ceny do możliwości.
Zawór pracuje z barometrycznym sprzężeniem zwrotnym stopnia głównego do reduktora ciśnienia sterowania pilotowego. Ciśnienie sterujące pilota wynosi 25 bar, co pozwala uzyskać duże przepływy przy maksymalnej stabilności. Maksymalny przepływ to 200 l/min, a maksymalne ciśnienie robocze 350 bar. Sygnał sterujący to 4-20 mA, a kierunek przepływu P-A odpowiada sygnałowi 12-20 mA.
Cyfrowa elektronika pokładowa umieszczona jest w wytrzymałej metalowej obudowie (IP65), co pozwala na pracę w trudnych warunkach otoczenia. Wartości nominalne ustawiane są fabrycznie. Parametry zaworu można edytować za pomocą powszechnie stosowanego oprogramowania ProPxD, a połączenie z interfejsem szeregowym RS232 realizuje kabel dostępny jako akcesorium. Ten wariant wyposażony jest w suwak E01 i uszczelnienia NBR oraz w opcję monitora położenia (Monitor switch).
Zastosowanie
Rozdzielacz przeznaczony jest dla rynków: przemysł, obrabiarki oraz przetwórstwo gumy i opon. Typowe zastosowania to obrabiarki, prasy ogólnego przeznaczenia oraz prasy do opon.
Zalety
- Sprawdzona konstrukcja - niezawodna praca i długa żywotność
- Progresywna charakterystyka przepływu - czuła regulacja natężenia przepływu
- Duża przepustowość - do 200 l/min przy wielkości NG16
- Ciśnienie sterujące pilota 25 bar - duże przepływy przy maksymalnej stabilności
- Cyfrowa elektronika OBE w metalowej obudowie IP65 - praca w trudnych warunkach
- Parametryzacja w oprogramowaniu ProPxD
- Bardzo dobry stosunek ceny do możliwości - szybki zwrot inwestycji
- Krótki czas dostawy - brak konieczności magazynowania
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Proporcjonalny, elektromagnetyczny |
| Zastosowanie | Hydraulika przemysłowa |
| Materiał korpusu | Żeliwo |
| Marka | Parker |
| Typ połączenia | 6 + PE |
| Produkt podstawowy | w regionie EMEA |
| Dywizja | Dywizja Systemów Przemysłowych Europa |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Typ elektroniki | Zabudowana |
| Skuteczność filtracji | ISO 4406; 18/16/13 |
| Kierunek przepływu | 12 - 20 mA = P-A |
| Natężenie przepływu | 200 L/min |
| Natężenie przepływu | 200.0 L/min |
| Rodzaj cieczy roboczej | Woda-glikol wg DIN 51524...535, olej hydrauliczny wg DIN 51524...535 |
| Funkcja | 3-drogowy |
| Histereza | < 5 % |
| Stopień ochrony IP | IP65 zgodnie z EN 60529 |
| Wielkość przecieku | 200.0 ml/min |
| Maks. temperatura otoczenia | 60 °C |
| Maks. temperatura cieczy | 60 °C |
| Maks. lepkość kinematyczna | 400 cSt |
| Maks. ciśnienie robocze | 350 bar |
| Maks. temperatura pracy | 60 °C |
| Maks. ciśnienie sterujące (pilotowe) | 350 bar |
| Medium robocze | Olej hydrauliczny |
| Min. temperatura otoczenia | -20 °C |
| Min. temperatura cieczy | -25.0 °C |
| Min. lepkość kinematyczna | 20 cSt |
| Min. temperatura pracy | -20 °C |
| Min. ciśnienie sterujące (pilotowe) | 30 + T/Y bar |
| Pozycja montażu | Bez ograniczeń |
| Sposób montażu | DIN 24340 / ISO 4401 / CETOP RP121 / NFPA |
| Typ montażu | Płyta przyłączeniowa |
| Typ działania | Pilotowe (sterowanie wstępne) |
| Lokalizacja wejścia/spustu sterowania pilotowego | Wewnętrzne/wewnętrzne |
| Przyłącze | NG16 / CETOP 07 |
| Napięcie zasilania | 18 do 30 VDC, tętnienia < 5% eff., bez przepięć |
| Seria produktu | Zawór proporcjonalny DC |
| Czas reakcji | 75.0 ms |
| Materiał uszczelnień | NBR |
| Sygnał wejściowy | 4 - 20 mA |

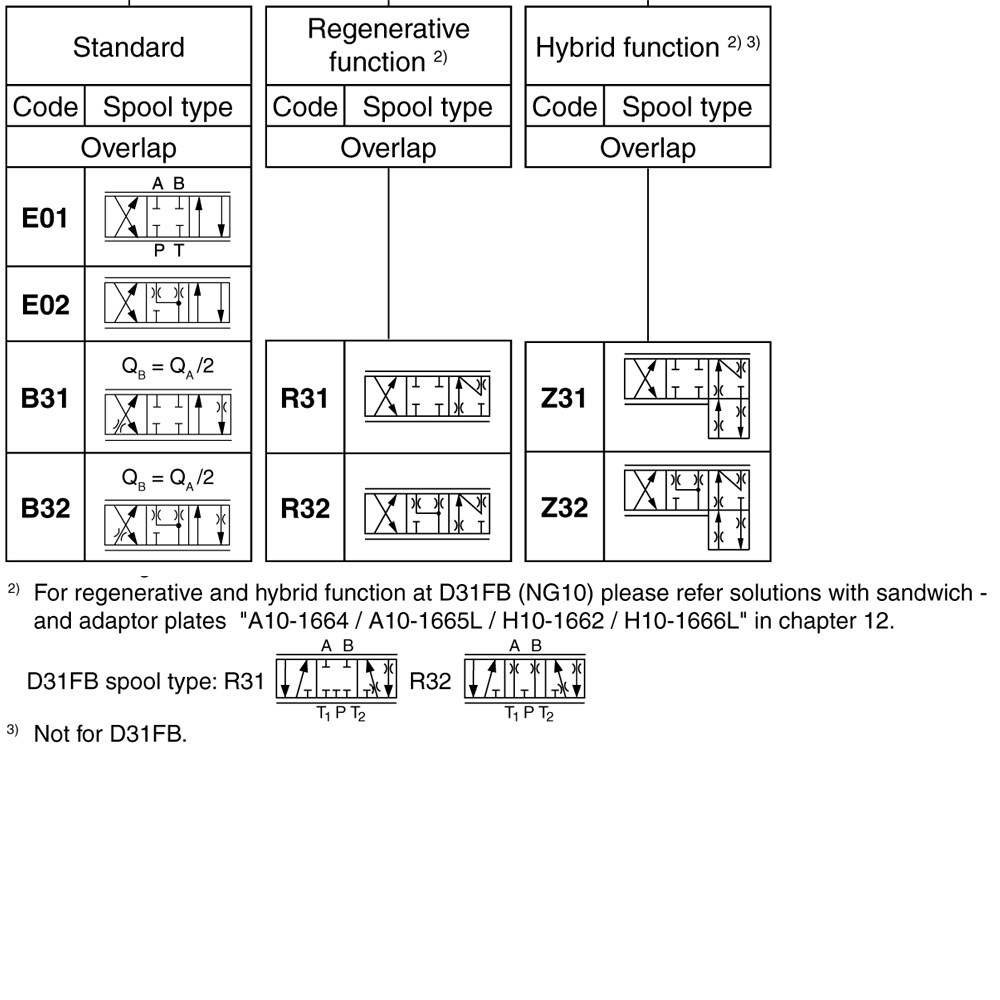

| Kod suwaka | E01 |
| Położenie suwaka | Sterowanie w pozycji a lub b |
| Technologia | Hydraulika |
| Wersja zaworu | Wyłącznik kontrolny (krańcowy) |
| Typ zaworu | Zawór proporcjonalny DC |
| Zmienność punktu otwarcia | ustawione na 10% sygnału zadanego |
| Odporność na wibracje | 10 Sinus 5...2000 Hz wg IEC 68-2-6, 10 (RMS) Szum losowy 20...2000 Hz wg IEC 68-2-36, 15 Wstrząsy wg IEC 68-2-27 g |
| Waga | 12.6 kg |
