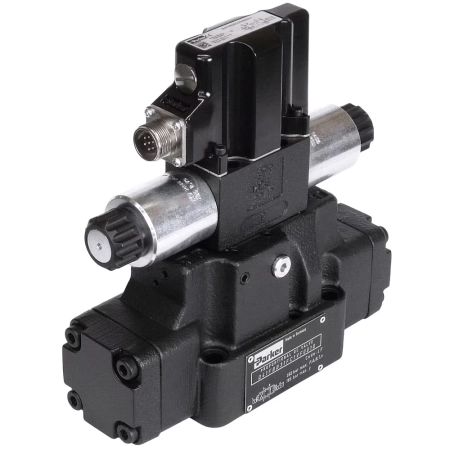

Rozdzielacz proporcjonalny D41FB - suwak E01, 4-20 mA, pilot zewn. (NG16) D41FBE01FC2NS00

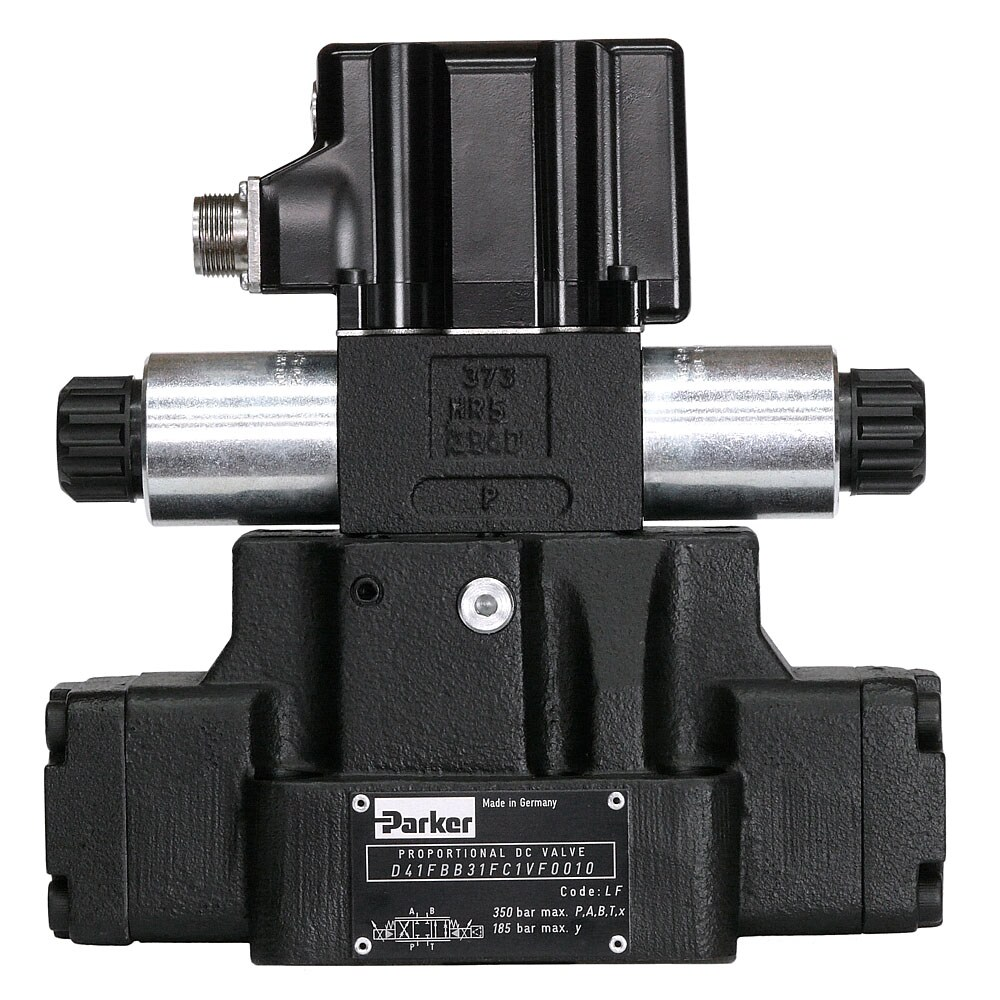

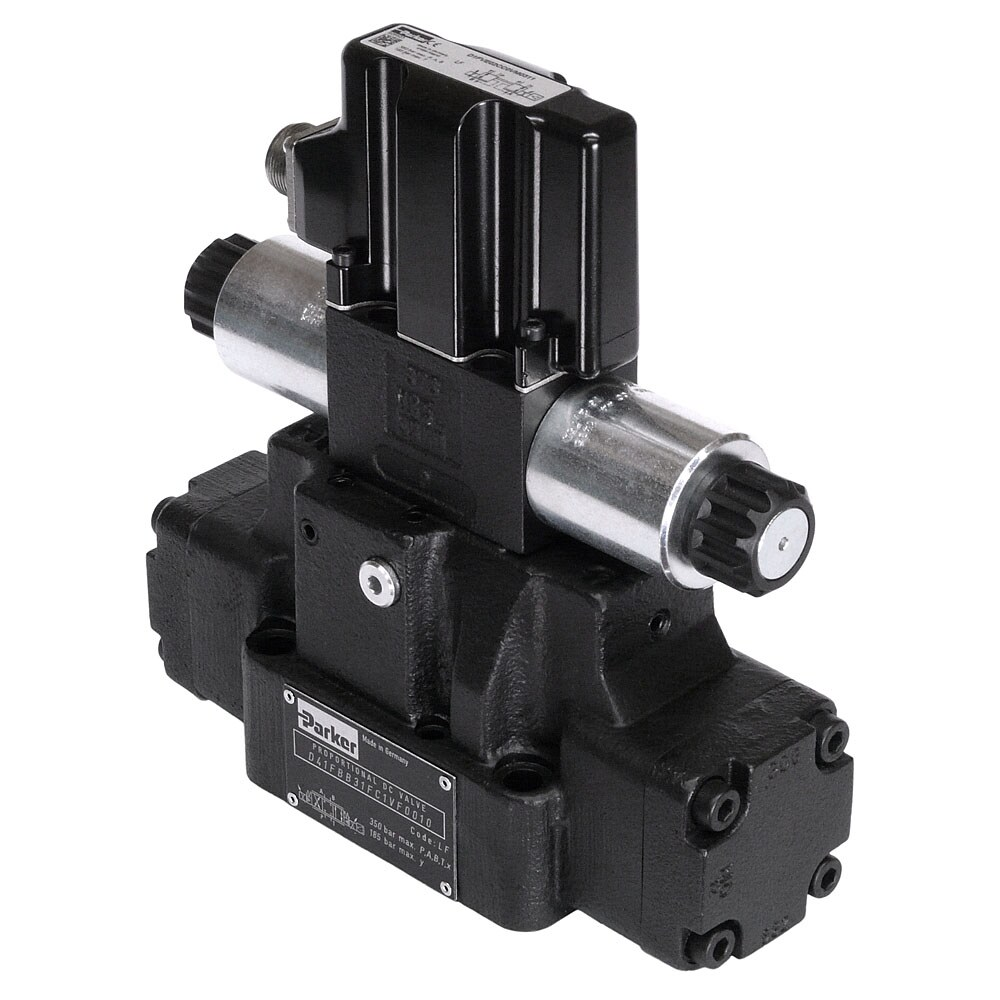

Rozdzielacz proporcjonalny sterowany pilotem Parker D41FB OBE (kod D41FBE01FC2NS00) to zawór o wielkości NG16 (CETOP 07) z wbudowaną elektroniką cyfrową (OBE), przeznaczony do płynnej regulacji kierunku i natężenia przepływu oleju. Należy do standardowej serii D*1FB OBE, dostępnej w czterech wielkościach: NG10, NG16, NG25 i NG32. Zawory tej serii mają progresywną charakterystykę przepływu, która pozwala na czułą regulację natężenia przepływu, oraz solidną konstrukcję zapewniającą długą żywotność.

Omawiany wariant pracuje z przepływem 200 l/min i maksymalnym ciśnieniem roboczym 350 bar. Ma suwak E01, uszczelnienia NBR, korpus żeliwny i montaż na płycie przyłączeniowej wg DIN 24340 / ISO 4401 / CETOP RP121 / NFPA. Sygnał sterujący to 4-20 mA, przy czym przepływ w kierunku P-A uzyskuje się dla sygnału 12-20 mA. Zasilanie elektroniki wynosi 18-30 VDC, złącze elektryczne 6+PE, a stopień ochrony IP65. Zasilanie pilota i odpływ sterowania są zewnętrzne. Czas odpowiedzi wynosi 75 ms, histereza poniżej 5 %, a masa zaworu 12,6 kg.

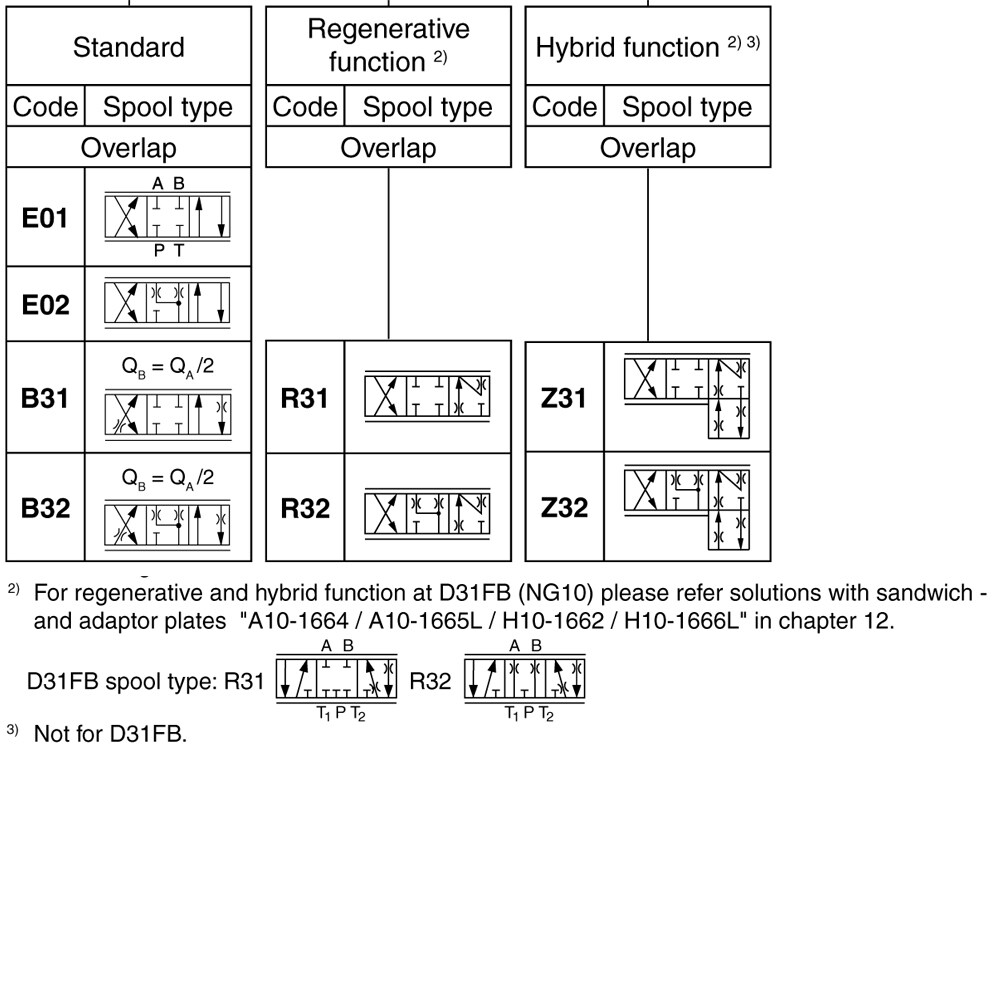

Stopień główny jest sprzężony zwrotnie z redukcyjnym zaworem pilotowym, a ciśnienie sterujące pilota wynosi 25 bar, co zapewnia duże przepływy przy maksymalnej stabilności. Cyfrowa elektronika znajduje się w wytrzymałej metalowej obudowie, dzięki czemu zawór może pracować w trudnych warunkach otoczenia. Wartości nominalne są ustawione fabrycznie, a parametry zaworu można edytować w popularnym oprogramowaniu ProPxD (kabel do złącza szeregowego RS232 jest dostępny jako akcesorium). W ofercie serii występują też opcje: monitoring pozycji środkowej, energooszczędna regeneracja w linii A oraz przełączalna wersja hybrydowa. Ten wariant jest w wersji standardowej.

Zastosowanie

Rozdzielacze serii D*1FB OBE są wykorzystywane w przemyśle, w szczególności w branży obrabiarek oraz przetwórstwa gumy i opon. Typowe zastosowania to obrabiarki, prasy ogólnego przeznaczenia oraz prasy do opon.

Zalety

• Sprawdzona konstrukcja - niezawodna praca i długa żywotność
• Progresywna charakterystyka przepływu - czuła regulacja natężenia przepływu
• Duża przepustowość - optymalna sprawność w stosunku do wielkości zaworu (200 l/min w wielkości NG16)
• Ciśnienie sterujące pilota 25 bar - duże przepływy przy maksymalnej stabilności
• Wbudowana elektronika cyfrowa w metalowej obudowie IP65 - praca w trudnych warunkach
• Parametry edytowalne w oprogramowaniu ProPxD
• Bardzo dobry stosunek ceny do możliwości - szybki zwrot z inwestycji
