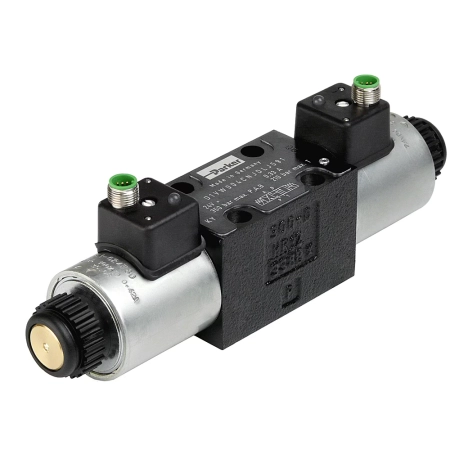

Rozdzielacz D1VW 8W - suwak 008C (3 poz.), NBR, złącze M12x1 DESINA (NG06, CETOP 03) D1VW008CNJDLJ5
Rozdzielacz D1VW 8W NG06 (CETOP 03) - niskoprądowy zawór on/off z bezpośrednim podłączeniem PLC, 24 VDC, do 350 bar.
Dostępność: Na zamówienie
Koszt wysyłki: od 9,00 zł
Numer katalogowy: D1VW008CNJDLJ5
Kod producenta: D1VW008CNJDLJ5
Stan magazynowy:
Waga: 2,10 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)
Rozdzielacz D1VW 8W to wersja niskoprądowa (poniżej 0,5 A) opartego na standardowej konstrukcji D1VW zaworu kierunkowego typu on/off. Niski pobór prądu cewki elektromagnetycznej pozwala na bezpośrednie podłączenie do sterownika PLC lub węzła magistrali, eliminując konieczność stosowania przekaźnika pośredniczącego.
Zawór wykonany w rozmiarze NG06 (CETOP 03 / NFPA D03) oferuje niski spadek ciśnienia dzięki zoptymalizowanym kanałom przepływowym, co przekłada się na ograniczone straty energii podczas pracy. Maksymalny przepływ wynosi 28 l/min, a maksymalne ciśnienie robocze to 350 bar.
Rozdzielacz dostępny jest w wersji ze standardowym złączem cewki (zgodnym z EN175301-803) oraz z wtyczką M12x1. Wersja z wtyczką M12x1 i diodami LED spełnia wymogi standardu DESINA (DistributEd and Standardised INstAllation technology), przeznaczonego dla obrabiarek i systemów produkcyjnych.
Zastosowanie
Produkt przeznaczony jest dla przemysłu, w szczególności do zastosowań w obrabiarkach, gdzie liczy się kompaktowa zabudowa i możliwość bezpośredniej integracji ze sterowaniem PLC.
Zalety
- Kompaktowa, sprawdzona konstrukcja bazująca na wieloletnim doświadczeniu Parkera w hydraulice
- Niski spadek ciśnienia - mniejsze straty energii podczas pracy
- Szeroki wybór suwaków - dopasowanie do różnych układów hydraulicznych
- Krótki czas realizacji zamówienia - brak konieczności magazynowania
- Napięcie zasilania 24 VDC, pobór mocy tylko 8 W
- Maksymalne ciśnienie robocze 350 bar
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Elektromagnetyczne |
| Konfiguracja | Suwakowy zawór kierunkowy |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Opcja części elektrycznej | Rozkład pinów M12 w standardzie DESINA, piny 1 i 2 podłączone |
| Skuteczność filtracji | ISO 4406; 18/16/13 |
| Rodzaj cieczy roboczej | Olej hydrauliczny wg DIN 51524 |
| Funkcja | Sterowanie kierunkowe |
| Funkcja | 3-drogowy |
| Napięcie zasilania | 24 VDC |
| Maks. temperatura otoczenia | 60 °C |
| Maks. natężenie przepływu | 28 L/min |
| Maks. temperatura cieczy | 70 °C |
| Maks. lepkość kinematyczna | 400 cSt |
| Maks. ciśnienie robocze | 350 bar |
| Maks. temperatura pracy | 60 °C |
| Min. temperatura otoczenia | -25 °C |
| Min. temperatura cieczy | -25 °C |
| Min. lepkość kinematyczna | 2.8 cSt |
| Min. temperatura pracy | -25 °C |
| Pozycja montażu | Bez ograniczeń, zalecana pozioma |
| Typ montażu | Płyta przyłączeniowa |
| Typ działania | Bezpośrednie |
| Przyłącze | NG06 / CETOP 03 |
| Pobór mocy | 8 W |
| Seria produktu | Kierunkowy zawór sterujący |
| Materiał uszczelnień | NBR |
| Przyłącze elektryczne cewki | Złącze M12x1 na cewce wg IEC 61076-2-101 |

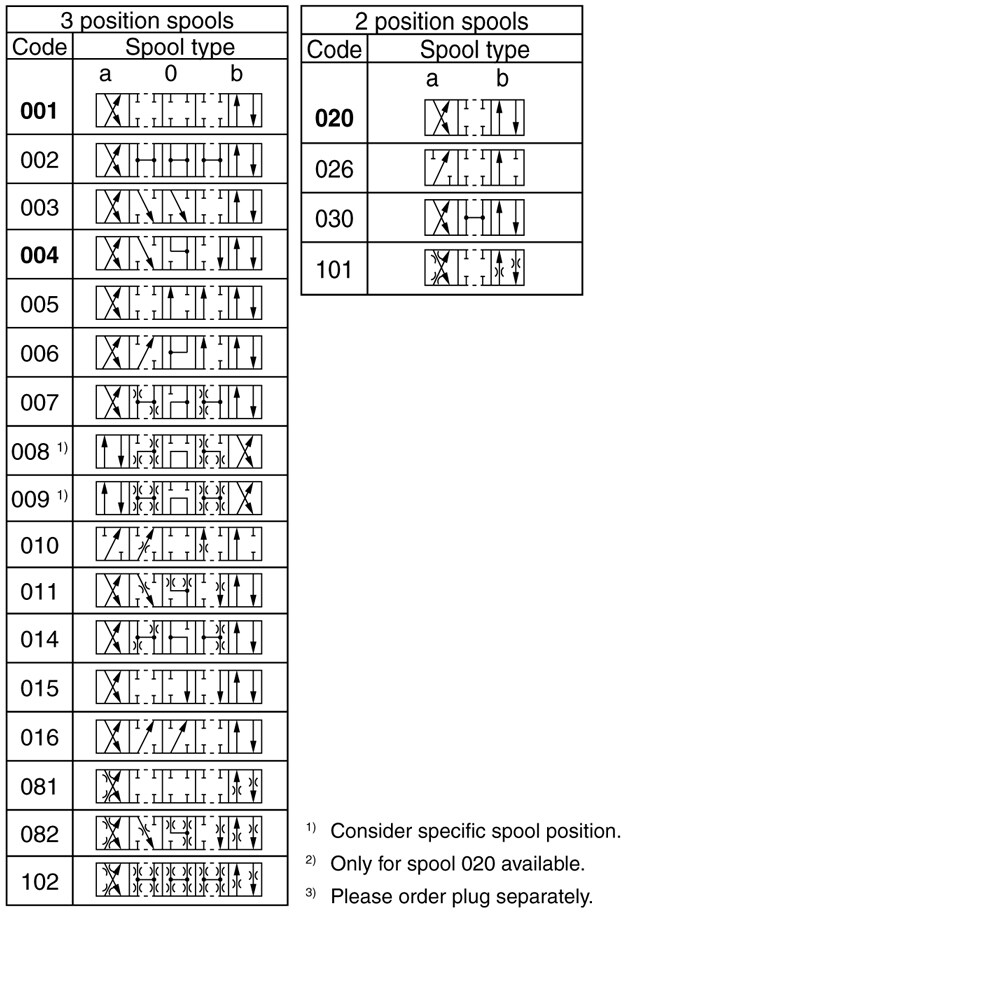

| Kod suwaka | 008 |
| Położenie suwaka | 3 pozycje, sprężynowy powrót do pozycji 0, sterowanie w pozycji a lub b |
| Waga | 2.1 kg |
