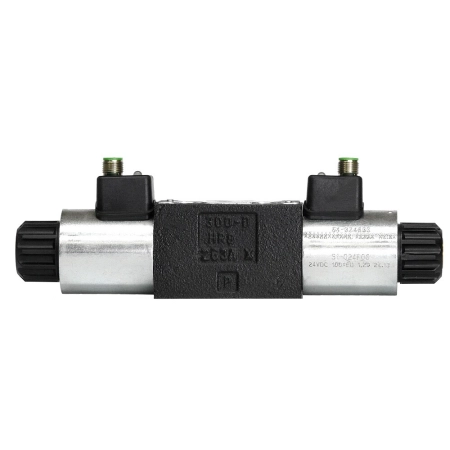

Rozdzielacz D1VW 8W - suwak 020D (2 poz.), NBR, złącze M12x1 DESINA (NG06, CETOP 03) D1VW020DNJDLJ5
Rozdzielacz kierunkowy D1VW 8W w wielkości NG06 (CETOP 03), przepływ do 60 l/min, ciśnienie do 350 bar, niskoprądowa cewka poniżej 0,5 A do bezpośredniego podłączenia PLC.
Dostępność: Na zamówienie
Koszt wysyłki: od 9,00 zł
Numer katalogowy: D1VW020DNJDLJ5
Kod producenta: D1VW020DNJDLJ5
Stan magazynowy:
Waga: 2,10 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)
Rozdzielacz kierunkowy serii D1VW w wersji 8 Watt bazuje na sprawdzonej konstrukcji standardowego D1VW. Zastosowana niskoprądowa cewka (poniżej 0,5 A) pozwala na bezpośrednie podłączenie zaworu do sterownika PLC lub węzła magistrali, eliminując konieczność stosowania dodatkowego przekaźnika.
W wykonaniu NG06 (CETOP 03 / NFPA D03) zawór on/off zapewnia wysoką przepustowość do 60 l/min przy jednocześnie niskim spadku ciśnienia, dzięki zoptymalizowanym kanałom przepływowym - co przekłada się na mniejsze straty energii podczas pracy. Maksymalne ciśnienie robocze wynosi 350 bar, a napięcie zasilania cewki to 24 VDC.
Zawór oferowany jest ze standardowym złączem cewki zgodnym z EN175301-803 oraz ze złączem M12x1. Wersja ze złączem M12x1 wyposażona w diody LED spełnia wymagania standardu DESINA (DistributEd and Standardised INstAllation technology) dla obrabiarek i systemów produkcyjnych.
Zastosowanie
Zawór przeznaczony jest do zastosowań przemysłowych, w szczególności w obrabiarkach.
Zalety
- Kompaktowa, sprawdzona konstrukcja odzwierciedlająca wieloletnie doświadczenie Parkera w hydraulice
- Niski spadek ciśnienia - mniejsze straty energii w trakcie eksploatacji
- Szeroki wybór suwaków - dopasowanie do różnych układów hydraulicznych
- Krótki czas realizacji - brak konieczności magazynowania
- Niskoprądowa cewka poniżej 0,5 A umożliwiająca bezpośrednie sterowanie z PLC
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Elektromagnetyczne |
| Konfiguracja | Suwakowy zawór kierunkowy |
| Produkt podstawowy | w regionie EMEA |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Opcja części elektrycznej | Rozkład pinów M12 w standardzie DESINA, piny 1 i 2 podłączone |
| Skuteczność filtracji | ISO 4406; 18/16/13 |
| Rodzaj cieczy roboczej | Olej hydrauliczny wg DIN 51524 |
| Funkcja | Sterowanie kierunkowe |
| Funkcja | 2-drogowy |
| Napięcie zasilania | 24 VDC |
| Maks. temperatura otoczenia | 60 °C |
| Maks. natężenie przepływu | 60 L/min |
| Maks. temperatura cieczy | 70 °C |
| Maks. lepkość kinematyczna | 400 cSt |
| Maks. ciśnienie robocze | 350 bar |
| Maks. temperatura pracy | 60 °C |
| Min. temperatura otoczenia | -25 °C |
| Min. temperatura cieczy | -25 °C |
| Min. lepkość kinematyczna | 2.8 cSt |
| Min. temperatura pracy | -25 °C |
| Pozycja montażu | Bez ograniczeń, zalecana pozioma |
| Typ montażu | Płyta przyłączeniowa |
| Typ działania | Bezpośrednie |
| Przyłącze | NG06 / CETOP 03 |
| Pobór mocy | 8 W |
| Seria produktu | Kierunkowy zawór sterujący |
| Materiał uszczelnień | NBR |
| Przyłącze elektryczne cewki | Złącze M12x1 na cewce wg IEC 61076-2-101 |

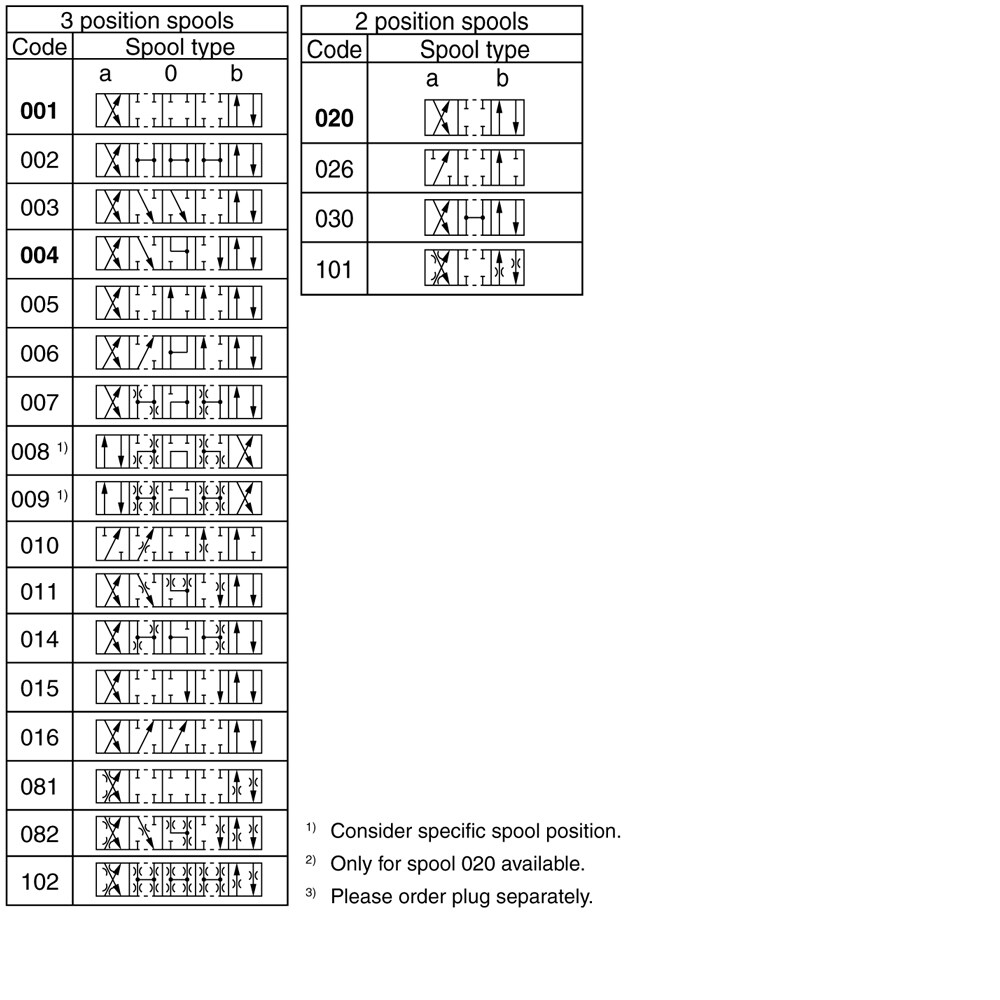

| Kod suwaka | 020 |
| Położenie suwaka | 2 pozycje z zapadką, sterowanie w pozycji a lub b, bez pozycji środkowej i przesunięcia |
| Waga | 1.5 kg |
