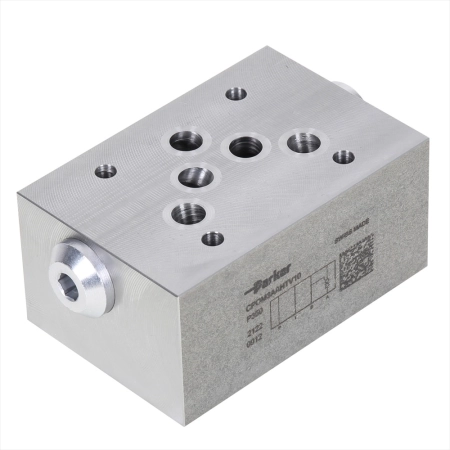

Zawór zwrotny sterowany pilotem CPOM3 - zawór w B, otwarcie 1,5 bar (NG10, CETOP 05) CPOM3BBHTV
Dostępność: Na zamówienie
Koszt wysyłki: od 9,00 zł
Numer katalogowy: CPOM3BBHTV
Kod producenta: CPOM3BBHTV
Stan magazynowy:
Waga: 3,10 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)
Zawór zwrotny sterowany pilotem CPOM3BBHTV należy do serii CPOM w ramach kompletnej gamy zaworów płytowych (sandwich) Parker Manapak, umożliwiających łatwą konfigurację konwencjonalnych systemów stack. W zależności od wymaganej funkcji, jeden lub dwa zawory zwrotne sterowane pilotem montowane są w portach A i/lub B. Kierunek swobodnego przepływu prowadzi zawsze od strony zaworu do strony rozdzielacza (manifoldu).
Zawór zwrotny otwiera się przy przepływie w stronę odbiornika, a przeciwległy zawór zwrotny jest jednocześnie sterowany hydraulicznie-mechanicznie poprzez suwak sterujący, co umożliwia przepływ powrotny z pozostałych stron odbiornika. Korpusy zaworów serii CPOM wykonane są ze stali, a grzybek zaworu prowadzony jest precyzyjnie w stalowej tulei, co zapewnia dobrą szczelność na gnieździe.
Duży przekrój otwartego grzybka pozwala na osiąganie wysokich przepływów przy niskim spadku ciśnienia. Dla zaworów NG06 i NG10 dostępne są różne przełożenia sterowania. Wersja HT (jak w kodzie CPOM3BBHTV) wyposażona jest w funkcję wstępnego otwarcia (pre-opening), zapewniającą płynne, łagodne otwieranie zaworu.
Zastosowanie
- Przemysł
- Obrabiarki (machine tools)
- Przemysł gumowy i oponiarski
- Prasy do opon
Zalety
- Korpus zaworu wykonany ze stali
- Precyzyjne prowadzenie grzybka w stalowej tulei - dobra szczelność na gnieździe
- Duży przekrój otwarcia zaworu - wysokie przepływy przy niskim spadku ciśnienia
- Różne przełożenia sterowania do wyboru dla wersji NG06 i NG10
- Funkcja wstępnego otwarcia (pre-opening) w wersji HT - płynne, łagodne otwieranie
- Niezawodna praca w konwencjonalnych systemach stack
- Bardzo dobry stosunek ceny do wydajności
- Krótki czas dostawy
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Ciśnienie hydrauliczne |
| Materiał korpusu | Stal |
| Ciśnienie otwarcia | 1.5 bar |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Maks. natężenie przepływu | 120 L/min |
| Maks. ciśnienie robocze | 350 bar |
| Maks. ciśnienie robocze (bar) | 350 |
| Maks. temperatura pracy | 70 °C |
| Min. temperatura pracy | -20 °C |
| Typ montażu | Płyta pośrednia (sandwich) |
| Stosunek ciśnienia otwarcia | 1:6 |
| Typ działania | Pilotowe (sterowanie wstępne) |
| Rodzaj grzybka | B |
| Przyłącze | NG10, CETOP 05 |
| Seria produktu | Zawór zwrotny |
| Materiał uszczelnień | FPM |
| Waga | 3.1 kg |
