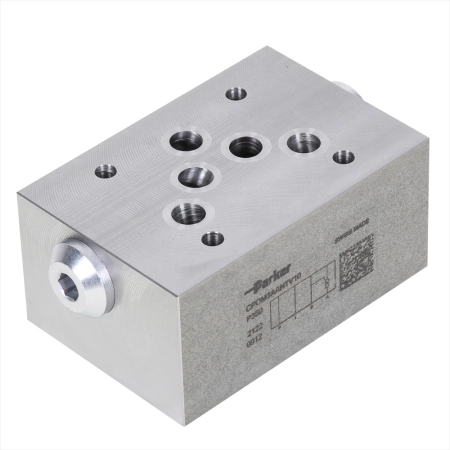

Zawór zwrotny sterowany pilotem CPOM2DD25HTV1P - seria CPOM (Manapak)
Płytowy (sandwichowy) zawór zwrotny sterowany pilotem CPOM2DD25HTV1P z serii Manapak, przeznaczony do prostej konfiguracji konwencjonalnych systemów stackowych.
Dostępność: Na zamówienie
Koszt wysyłki: od 9,00 zł
Numer katalogowy: CPOM2DD25HTV1P
Kod producenta: CPOM2DD25HTV1P
Stan magazynowy:
Waga: 1,20 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)
Zawory zwrotne sterowane pilotem serii CPOM to element pełnej gamy zaworów płytowych (sandwichowych) Parker, umożliwiający łatwą konfigurację konwencjonalnych systemów stackowych przy bardzo dobrym stosunku ceny do wydajności. W zależności od wymaganej funkcji, jeden lub dwa zawory zwrotne sterowane pilotem montowane są w kanałach A i/lub B.
Kierunek swobodnego przepływu prowadzi zawsze od strony zaworu do strony rozdzielacza (manifoldu). Zawory otwierają się przy przepływie w kierunku odbiornika, a przeciwległy zawór zwrotny jest jednocześnie sterowany hydraulicznie-mechanicznie poprzez trzpień sterujący, co umożliwia przepływ powrotny z pozostałych odbiorników.
Korpusy zaworów serii CPOM (Manapak) wykonane są ze stali, a grzybek zaworu precyzyjnie prowadzony jest w stalowej tulei, co zapewnia dobrą szczelność na gnieździe. Po otwarciu grzybka duży przekrój przepływu pozwala na wysokie natężenia przepływu przy niskim spadku ciśnienia. Dla wersji CPOM*HT zastosowano wstępne otwieranie (pre-opening), zapewniające płynne, łagodne otwarcie zaworu.
Zastosowanie
- Przemysł
- Obrabiarki (machine tools)
- Przemysł gumowy i oponiarski
- Prasy do opon
- Obrabiarki
Zalety
- Korpus wykonany ze stali
- Precyzyjnie prowadzony grzybek w stalowej tulei - dobra szczelność na gnieździe
- Duży przekrój przepływu przy otwartym grzybku - wysokie przepływy przy niskim spadku ciśnienia
- Możliwość doboru różnych współczynników sterowania dla wersji NG06 i NG10
- Wstępne otwieranie (pre-opening) w wersji CPOM*HT - płynne otwarcie zaworu
- Niezawodne działanie w konwencjonalnych systemach stackowych
- Bardzo dobry stosunek ceny do wydajności
- Krótki czas dostawy
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Ciśnienie hydrauliczne |
| Materiał korpusu | Stal |
| Powłoka | ZnNi (cynk-nikiel) |
| Ciśnienie otwarcia | 1.5 bar |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Maks. natężenie przepływu | 60 L/min |
| Maks. ciśnienie robocze | 350 bar |
| Maks. ciśnienie robocze (bar) | 350 |
| Maks. temperatura pracy | 70 °C |
| Min. temperatura pracy | -20 °C |
| Typ montażu | Płyta pośrednia (sandwich) |
| Stosunek ciśnienia otwarcia | 1:6 |
| Typ działania | Pilotowe (sterowanie wstępne) |
| Rodzaj grzybka | A, B |
| Przyłącze | NG06, CETOP 03 |
| Seria produktu | Zawór zwrotny |
| Materiał uszczelnień | FPM |
| Waga | 1.2 kg |
