Rozdzielacz proporcjonalny D41FB - suwak E02, ±10 V, pilot wewn., ster. a, 200 l/min (NG16) D41FBE02FE4NF00

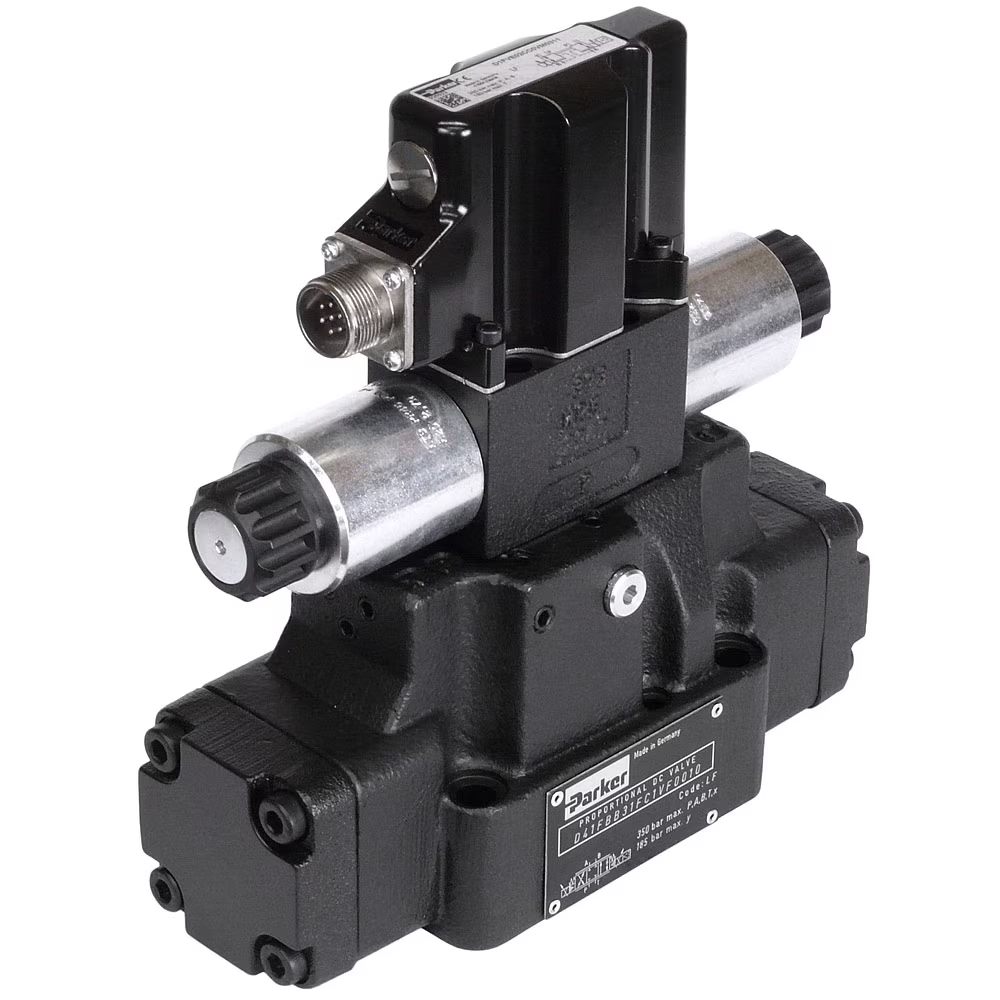

Rozdzielacz proporcjonalny Parker D41FB OBE w wielkości NG16 (CETOP 07) z elektroniką pokładową, przepływ 200 l/min, ciśnienie do 350 bar, sygnał 0 do ±10 V, suwak E02.
Dostępność: Na zamówienie
Koszt wysyłki: od 15,00 zł
Numer katalogowy: D41FBE02FE4NF00
Kod producenta: D41FBE02FE4NF00
Stan magazynowy:
Waga: 12,60 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)

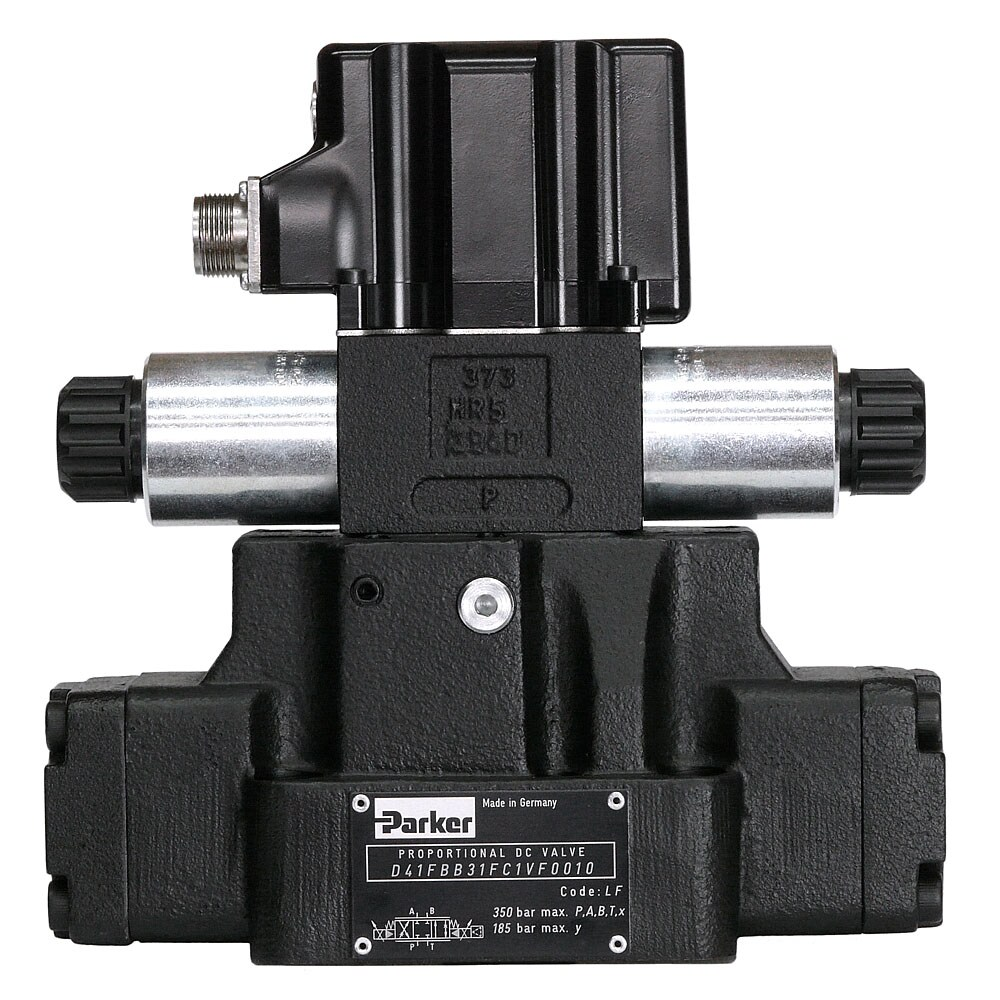

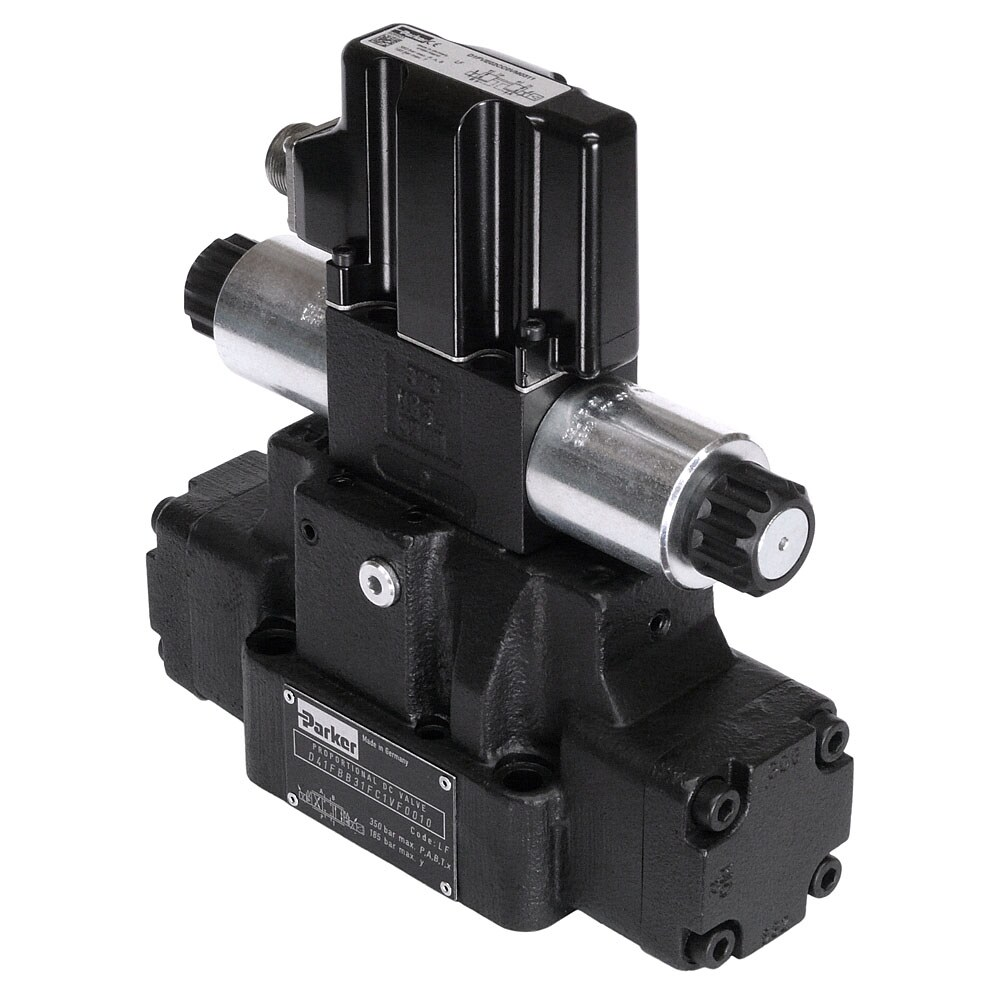

Rozdzielacz proporcjonalny D41FB OBE firmy Parker to sterowany pilotowo zawór o standardowych parametrach, wyposażony w elektronikę pokładową (OBE). Zawór w wielkości NG16 (CETOP 07) odznacza się progresywną charakterystyką przepływu, która pozwala na czułą regulację natężenia przepływu. Seria D*1FB OBE to sprawdzona konstrukcja, od lat stosowana w wielu aplikacjach na całym świecie.
Stopień główny pracuje ze sprzężeniem zwrotnym (barometryczne sprzężenie stopnia głównego z pilotowym zaworem redukcyjnym), a ciśnienie sterujące 25 bar zapewnia wysokie przepływy przy maksymalnej stabilności. Cyfrowa elektronika pokładowa umieszczona jest w wytrzymałej metalowej obudowie o stopniu ochrony IP65, co umożliwia pracę w trudnych warunkach otoczenia. Wartości nominalne są ustawione fabrycznie, a parametry zaworu można edytować za pomocą oprogramowania ProPxD (kabel do interfejsu szeregowego RS232 dostępny jako akcesorium).

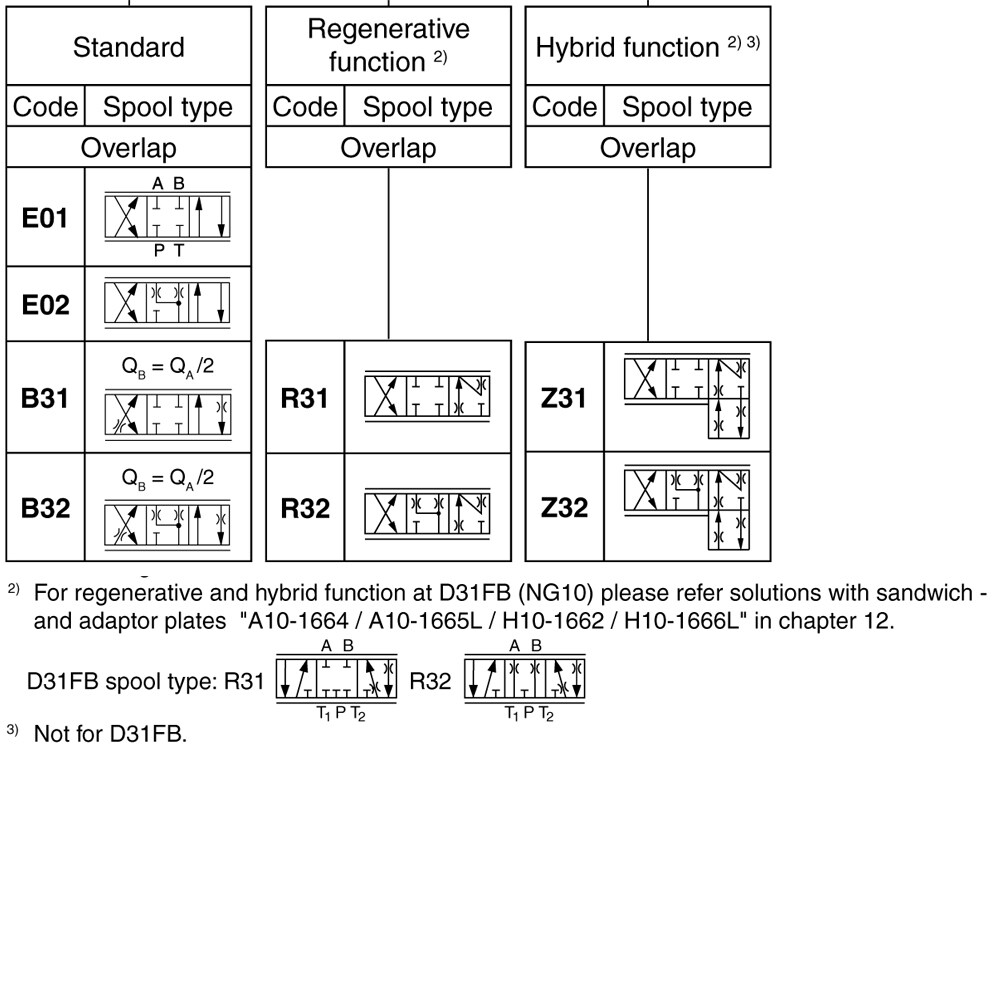

Ten wariant ma suwak o kodzie E02, uszczelnienia z NBR, korpus z żeliwa i montaż płytowy (na podpłycie) zgodny z DIN 24340 / ISO 4401 / CETOP RP121 / NFPA. Maksymalne ciśnienie robocze wynosi 350 bar, przepływ nominalny 200 l/min, a sygnał sterujący to 0 do ±10 V. W serii dostępne są opcjonalnie: monitorowanie pozycji środkowej, energooszczędna regeneracja A oraz przełączalna wersja hybrydowa.
Zastosowanie
Rozdzielacze serii D*1FB OBE są stosowane w przemyśle, w obrabiarkach oraz w przetwórstwie gumy i opon. Typowe zastosowania to obrabiarki, prasy ogólnego przeznaczenia i prasy do opon.
Zalety
- Sprawdzona, solidna konstrukcja - niezawodna praca i długa żywotność
- Progresywna charakterystyka przepływu - czuła regulacja natężenia przepływu
- Duża przepustowość (200 l/min) w stosunku do wielkości zaworu
- Elektronika pokładowa w metalowej obudowie IP65, odporna na trudne warunki
- Parametry edytowalne w oprogramowaniu ProPxD
- Bardzo dobry stosunek ceny do parametrów i krótki czas dostawy
- Opcjonalnie: monitorowanie pozycji środkowej, regeneracja A (oszczędność energii), wersja hybrydowa
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Proporcjonalny, elektromagnetyczny |
| Zastosowanie | Hydraulika przemysłowa |
| Materiał korpusu | Żeliwo |
| Marka | Parker |
| Typ połączenia | 6 + PE |
| Produkt podstawowy | w regionie EMEA |
| Dywizja | Dywizja Systemów Przemysłowych Europa |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Typ elektroniki | Zabudowana |
| Skuteczność filtracji | ISO 4406; 18/16/13 |
| Kierunek przepływu | 0 - +10 V = P-B |
| Natężenie przepływu | 200 L/min |
| Natężenie przepływu | 200.0 L/min |
| Rodzaj cieczy roboczej | Woda-glikol wg DIN 51524...535, olej hydrauliczny wg DIN 51524...535 |
| Funkcja | 3-drogowy |
| Histereza | < 5 % |
| Stopień ochrony IP | IP65 zgodnie z EN 60529 |
| Wielkość przecieku | 200.0 ml/min |
| Maks. temperatura otoczenia | 60 °C |
| Maks. temperatura cieczy | 60 °C |
| Maks. lepkość kinematyczna | 400 cSt |
| Maks. ciśnienie robocze | 350 bar |
| Maks. temperatura pracy | 60 °C |
| Maks. ciśnienie sterujące (pilotowe) | 350 bar |
| Medium robocze | Olej hydrauliczny |
| Min. temperatura otoczenia | -20 °C |
| Min. temperatura cieczy | -25.0 °C |
| Min. lepkość kinematyczna | 20 cSt |
| Min. temperatura pracy | -20 °C |
| Min. ciśnienie sterujące (pilotowe) | 30 + T/Y bar |
| Pozycja montażu | Bez ograniczeń |
| Sposób montażu | DIN 24340 / ISO 4401 / CETOP RP121 / NFPA |
| Typ montażu | Płyta przyłączeniowa |
| Typ działania | Pilotowe (sterowanie wstępne) |
| Lokalizacja wejścia/spustu sterowania pilotowego | Wewnętrzne/wewnętrzne |
| Przyłącze | NG16 / CETOP 07 |
| Napięcie zasilania | 18 do 30 VDC, tętnienia < 5% eff., bez przepięć |
| Seria produktu | Zawór proporcjonalny DC |
| Czas reakcji | 75.0 ms |
| Materiał uszczelnień | NBR |
| Sygnał wejściowy | 0 - ±10 V |
| Kod suwaka | E02 |
| Położenie suwaka | Sterowanie w pozycji a |
| Technologia | Hydraulika |
| Wersja zaworu | Standardowa |
| Typ zaworu | Zawór proporcjonalny DC |
| Zmienność punktu otwarcia | ustawione na 10% sygnału zadanego |
| Odporność na wibracje | 10 Sinus 5...2000 Hz wg IEC 68-2-6, 10 (RMS) Szum losowy 20...2000 Hz wg IEC 68-2-36, 15 Wstrząsy wg IEC 68-2-27 g |
| Waga | 12.6 kg |
