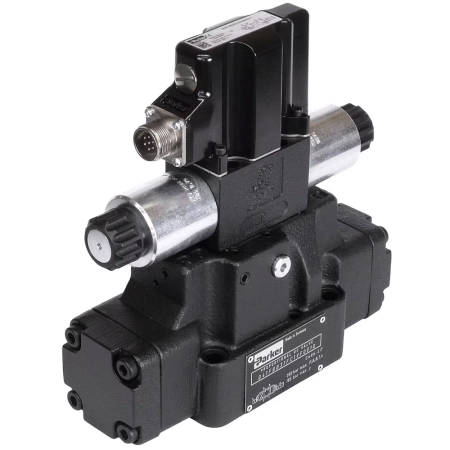

Rozdzielacz proporcjonalny D41FB - suwak E01, ±10 V, pilot zewn./wewn., FPM (NG16) D41FBE01FC5VF00

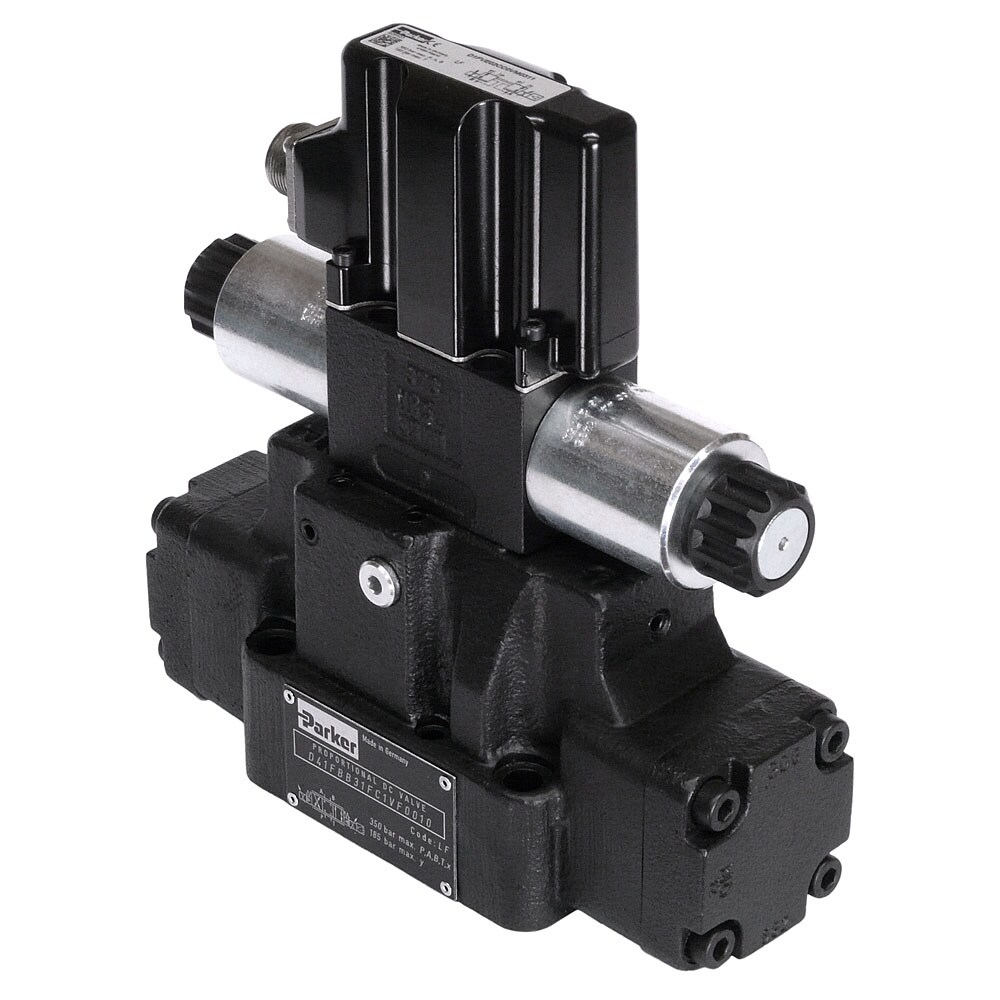

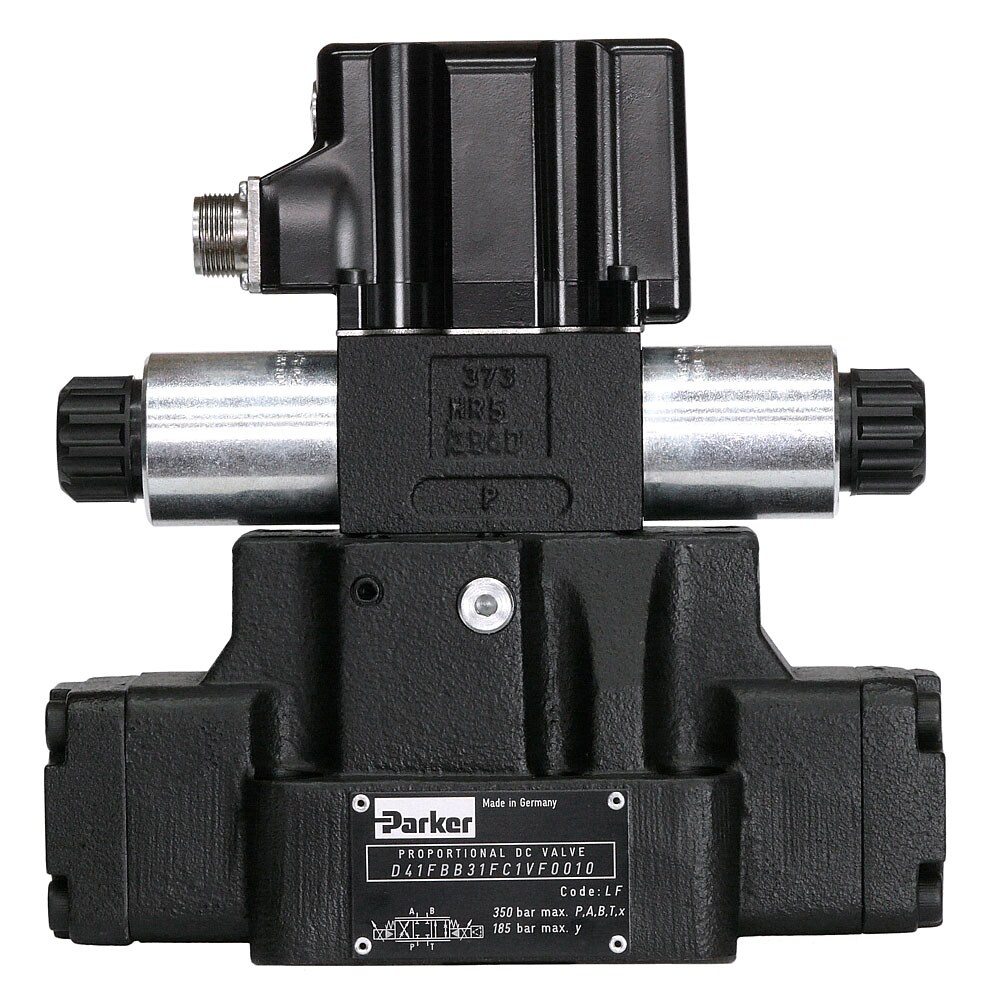

Rozdzielacz proporcjonalny sterowany pilotowo Parker D41FB OBE to zawór z wbudowaną elektroniką cyfrową, o przyłączu NG16 (CETOP 07), przeznaczony do montażu na płycie przyłączeniowej. Seria D*1FB OBE ma progresywną charakterystykę przepływu, która pozwala na czułą regulację natężenia przepływu. Konstrukcja jest sprawdzona w wielu zastosowaniach na całym świecie i zapewnia długą żywotność oraz korzystny stosunek ceny do możliwości.

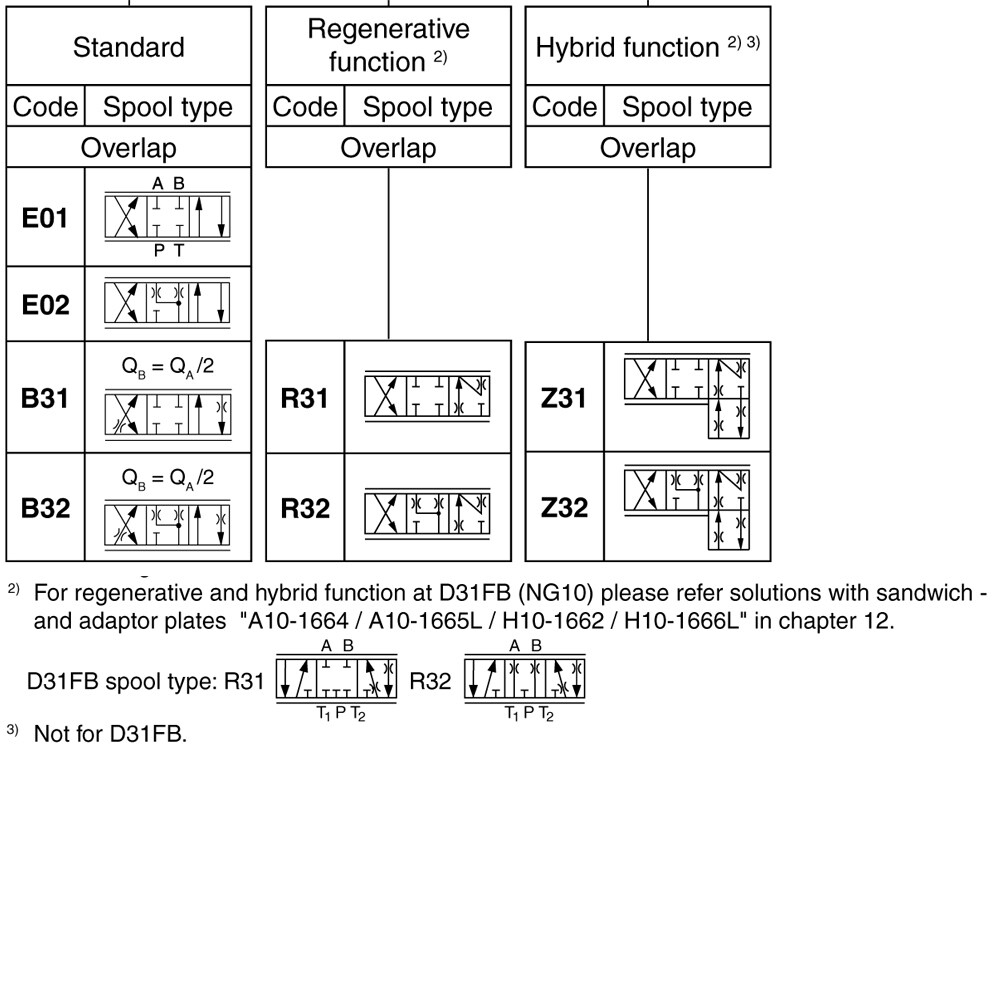

Wersja D41FBE01FC5VF00 z kodem suwaka E01 ma korpus z żeliwa, uszczelnienia FPM i maksymalne ciśnienie robocze 350 bar, a natężenie przepływu wynosi 200 l/min. Zawór jest sterowany sygnałem 0 - ±10 V, a zasilanie elektroniki to 18 - 30 VDC. Przy sygnale 0 - +10 V przepływ odbywa się w kierunku P-B. Zasilanie pilota jest zewnętrzne, a odpływ sterowania wewnętrzny.

Zawory serii D*1FB OBE pracują ze sprzężeniem zwrotnym stopnia głównego do redukcyjnego zaworu pilotowego. Ciśnienie sterujące pilota wynosi 25 bar, co umożliwia duże przepływy przy maksymalnej stabilności. Cyfrowa elektronika pokładowa znajduje się w wytrzymałej metalowej obudowie o stopniu ochrony IP65, dzięki czemu zawór może pracować w trudnych warunkach otoczenia. Wartości nominalne są ustawione fabrycznie, a parametry zaworu można edytować w programie ProPxD. Kabel do połączenia z interfejsem szeregowym RS232 jest dostępny jako akcesorium.

Główne dane techniczne: histereza poniżej 5 %, czas odpowiedzi 75 ms, temperatura pracy od -20 °C do 60 °C, lepkość kinematyczna cieczy od 20 do 400 cSt, wymagana czystość oleju ISO 4406 18/16/13, masa 12,6 kg. Zawór jest przeznaczony do oleju hydraulicznego wg DIN 51524 oraz cieczy woda-glikol, a jego pozycja montażowa jest dowolna.

Zastosowanie

Rozdzielacze serii D*1FB OBE są stosowane w przemyśle, w obrabiarkach oraz w przetwórstwie gumy i opon. Typowe zastosowania to obrabiarki, prasy ogólnego przeznaczenia i prasy do opon.

Zalety

• Sprawdzona konstrukcja - niezawodna praca i długa żywotność
• Progresywna charakterystyka przepływu - czuła regulacja natężenia przepływu
• Duża przepustowość - 200 l/min przy przyłączu NG16
• Wbudowana elektronika cyfrowa w metalowej obudowie IP65
• Parametry edytowalne w programie ProPxD
• Dobry stosunek ceny do możliwości - ekonomiczna i niezawodna eksploatacja
• W serii dostępne opcjonalnie: monitorowanie pozycji środkowej, funkcja regeneracyjna w linii A (oszczędność energii w siłownikach różnicowych) oraz wersja hybrydowa przełączalna między trybem regeneracyjnym a standardowym
