Rozdzielacz proporcjonalny D41FB - suwak E01, ±10 V, pilot zewn., wył. krańcowy, 130 l/min (NG16) D41FBE01CC2NF08
Rozdzielacz proporcjonalny Parker D41FB OBE ze zintegrowaną elektroniką, rozmiar NG16 (CETOP 07), przepływ 130 l/min, ciśnienie robocze do 350 bar, suwak E01, uszczelnienia NBR.
Dostępność: Na zamówienie
Koszt wysyłki: od 15,00 zł
Numer katalogowy: D41FBE01CC2NF08
Kod producenta: D41FBE01CC2NF08
Stan magazynowy:
Waga: 12,60 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)

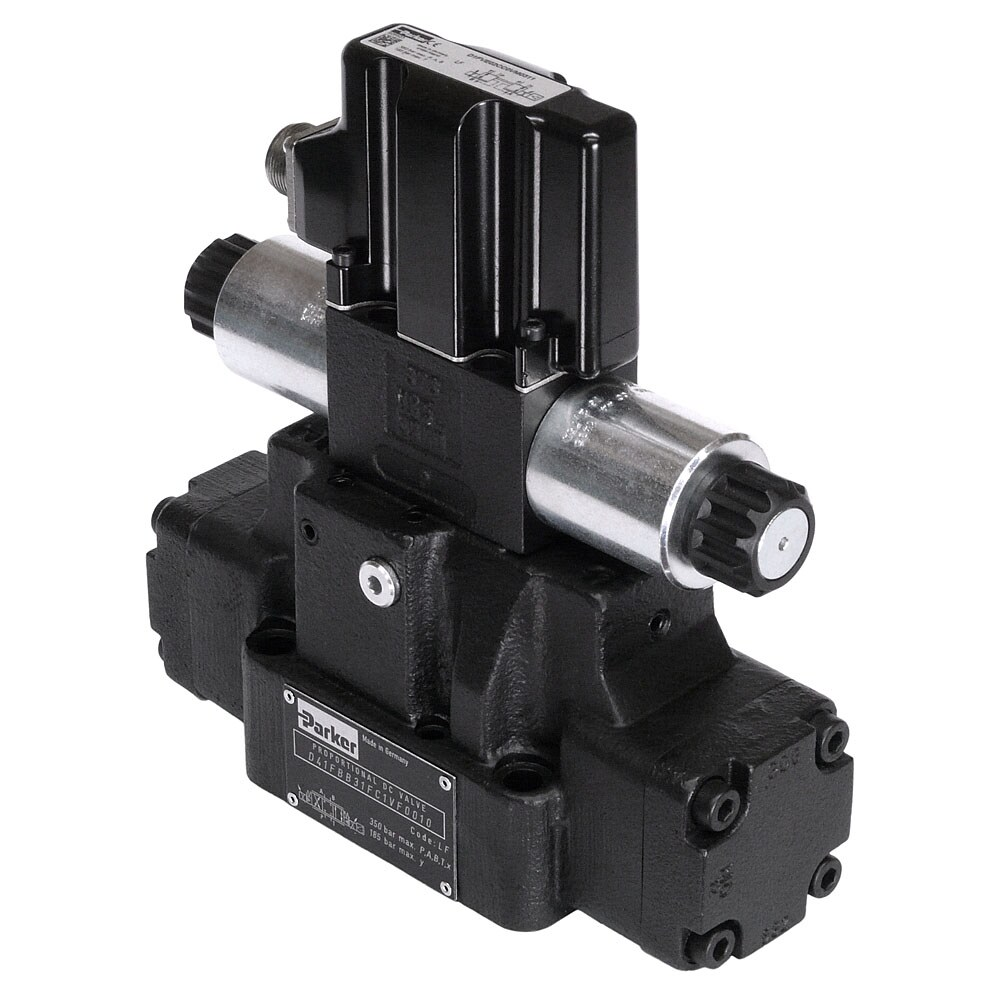

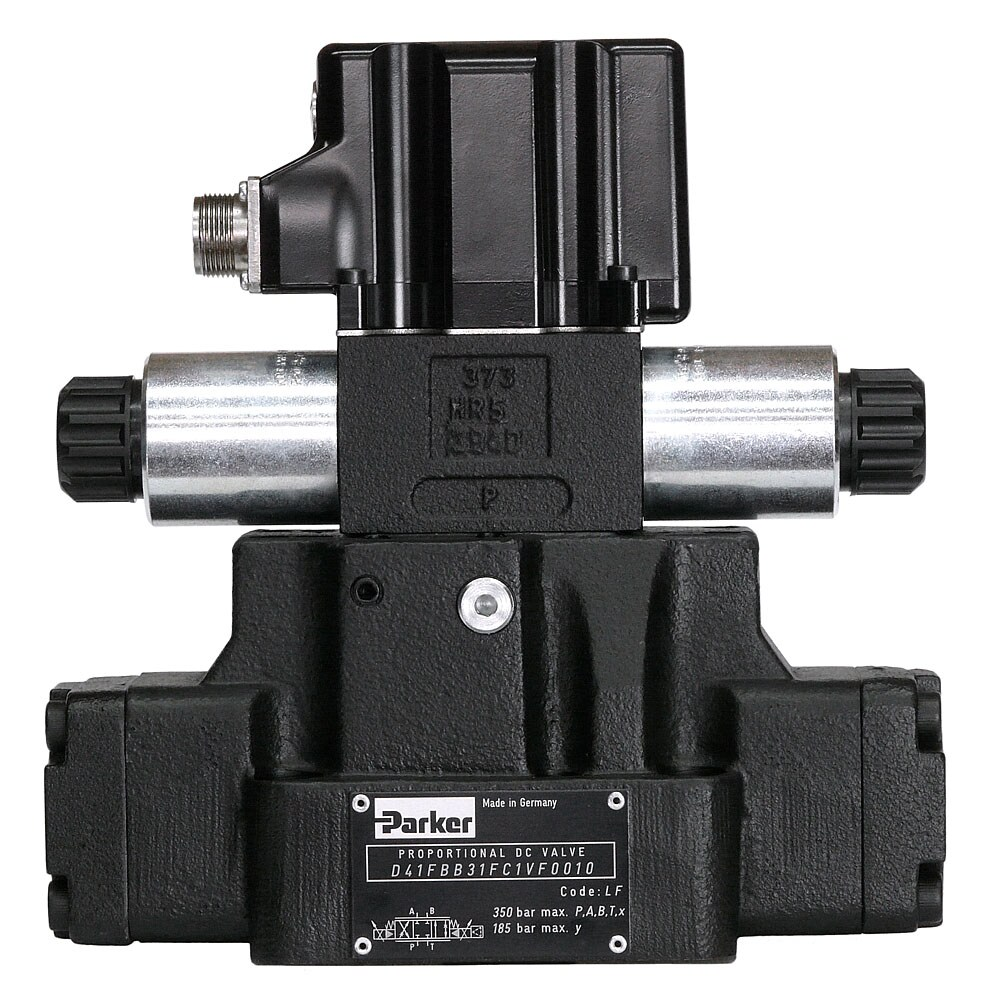

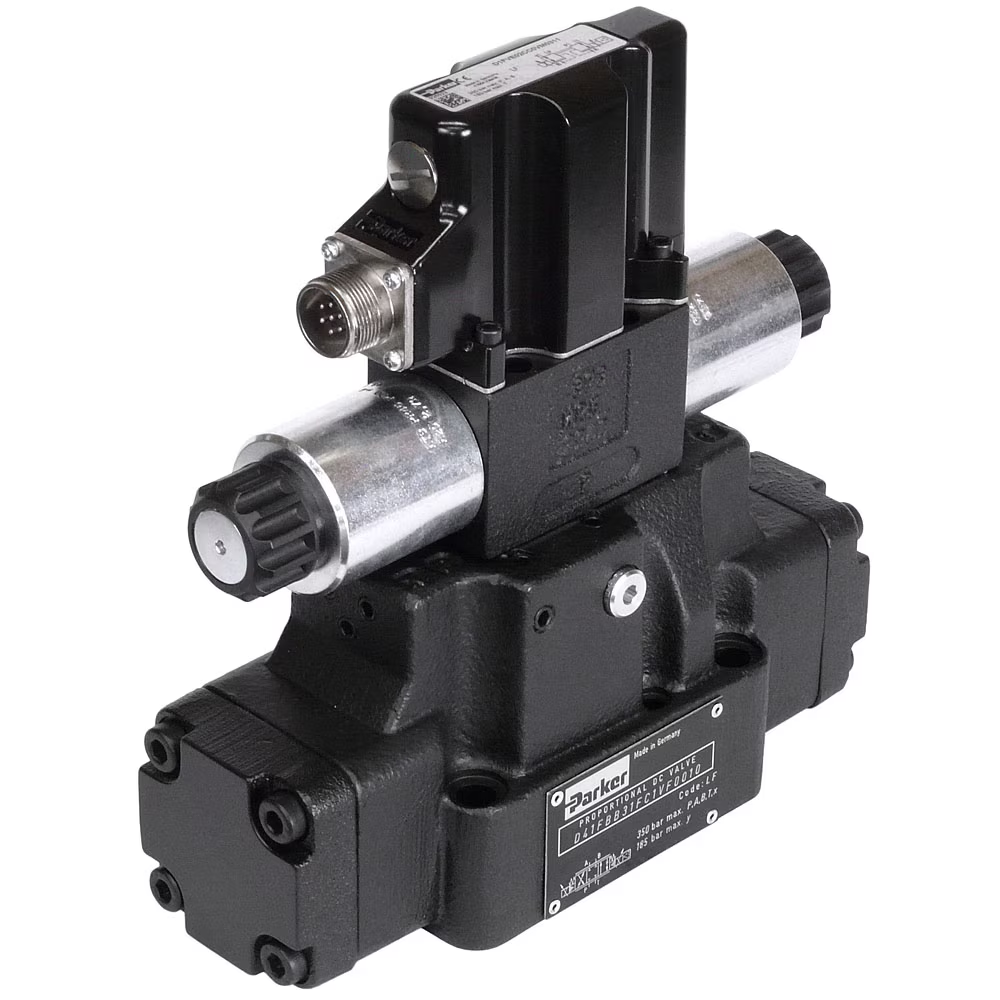

Sterowany pilotem rozdzielacz proporcjonalny D41FB OBE (kod D41FBE01CC2NF08) w rozmiarze NG16 (CETOP 07) to zawór z serii Parker D*1FB ze zintegrowaną elektroniką (OBE). Seria ma progresywną charakterystykę przepływu, która pozwala na czułą regulację natężenia przepływu. Zawory te sprawdziły się w licznych aplikacjach na całym świecie, a ich solidna konstrukcja zapewnia długą żywotność.
Zawór pracuje ze sprzężeniem zwrotnym barometrycznym stopnia głównego do redukcyjnego zaworu pilotowego. Ciśnienie sterujące 25 bar umożliwia uzyskanie dużych przepływów przy maksymalnej stabilności. Nominalny przepływ wynosi 130 l/min, a maksymalne ciśnienie robocze 350 bar. Sygnał sterujący to 0 - ±10 V, a zasilanie 18 do 30 VDC. Wersja ma suwak E01, uszczelnienia z NBR, zewnętrzne zasilanie pilota i zewnętrzny drenaż oraz opcję zaworu Monitor switch.
Cyfrowa elektronika zintegrowana jest umieszczona w wytrzymałej metalowej obudowie o stopniu ochrony IP65, co pozwala na pracę w trudnych warunkach środowiskowych. Wartości nominalne są ustawione fabrycznie. Kabel do połączenia z interfejsem szeregowym RS232 jest dostępny jako akcesorium, a parametry zaworu można edytować w popularnym oprogramowaniu ProPxD. W serii D*1FB OBE dostępne są opcjonalnie: monitorowanie położenia środkowego, funkcja rekuperacji energii A-regeneration w linii A oraz wersja hybrydowa przełączana między trybem regeneracyjnym a standardowym.
Zastosowanie
Rozdzielacz jest przeznaczony dla przemysłu, w szczególności dla branż: przemysł ogólny, obrabiarki oraz przetwórstwo gumy i opon. Typowe zastosowania to obrabiarki, prasy ogólnego przeznaczenia i prasy do opon.
Zalety
- Sprawdzona konstrukcja, która zapewnia niezawodną pracę
- Progresywna charakterystyka przepływu - czułe dozowanie natężenia przepływu
- Duża przepustowość - optymalna sprawność w stosunku do wielkości zaworu: 130 l/min w rozmiarze NG16
- Ciśnienie robocze do 350 bar
- Zintegrowana cyfrowa elektronika w metalowej obudowie IP65
- Konfiguracja parametrów w oprogramowaniu ProPxD (kabel RS232 jako akcesorium)
- Bardzo dobry stosunek ceny do możliwości - szybki zwrot z inwestycji
- Krótki czas dostawy - brak konieczności magazynowania
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Proporcjonalny, elektromagnetyczny |
| Zastosowanie | Hydraulika przemysłowa |
| Materiał korpusu | Żeliwo |
| Marka | Parker |
| Typ połączenia | 6 + PE |
| Produkt podstawowy | w regionie EMEA |
| Dywizja | Dywizja Systemów Przemysłowych Europa |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Typ elektroniki | Zabudowana |
| Skuteczność filtracji | ISO 4406; 18/16/13 |
| Kierunek przepływu | 0 - +10 V = P-B |
| Natężenie przepływu | 130 L/min |
| Natężenie przepływu | 130.0 L/min |
| Rodzaj cieczy roboczej | Woda-glikol wg DIN 51524...535, olej hydrauliczny wg DIN 51524...535 |
| Funkcja | 3-drogowy |
| Histereza | < 5 % |
| Stopień ochrony IP | IP65 zgodnie z EN 60529 |
| Wielkość przecieku | 200.0 ml/min |
| Maks. temperatura otoczenia | 60 °C |
| Maks. temperatura cieczy | 60 °C |
| Maks. lepkość kinematyczna | 400 cSt |
| Maks. ciśnienie robocze | 350 bar |
| Maks. temperatura pracy | 60 °C |
| Maks. ciśnienie sterujące (pilotowe) | 350 bar |
| Medium robocze | Olej hydrauliczny |
| Min. temperatura otoczenia | -20 °C |
| Min. temperatura cieczy | -25.0 °C |
| Min. lepkość kinematyczna | 20 cSt |
| Min. temperatura pracy | -20 °C |
| Min. ciśnienie sterujące (pilotowe) | 30 + T/Y bar |
| Pozycja montażu | Bez ograniczeń |
| Sposób montażu | DIN 24340 / ISO 4401 / CETOP RP121 / NFPA |
| Typ montażu | Płyta przyłączeniowa |
| Typ działania | Pilotowe (sterowanie wstępne) |
| Lokalizacja wejścia/spustu sterowania pilotowego | Zewnętrzne/zewnętrzne |
| Przyłącze | NG16 / CETOP 07 |
| Napięcie zasilania | 18 do 30 VDC, tętnienia < 5% eff., bez przepięć |
| Seria produktu | Zawór proporcjonalny DC |
| Czas reakcji | 75.0 ms |
| Materiał uszczelnień | NBR |
| Sygnał wejściowy | 0 - ±10 V |

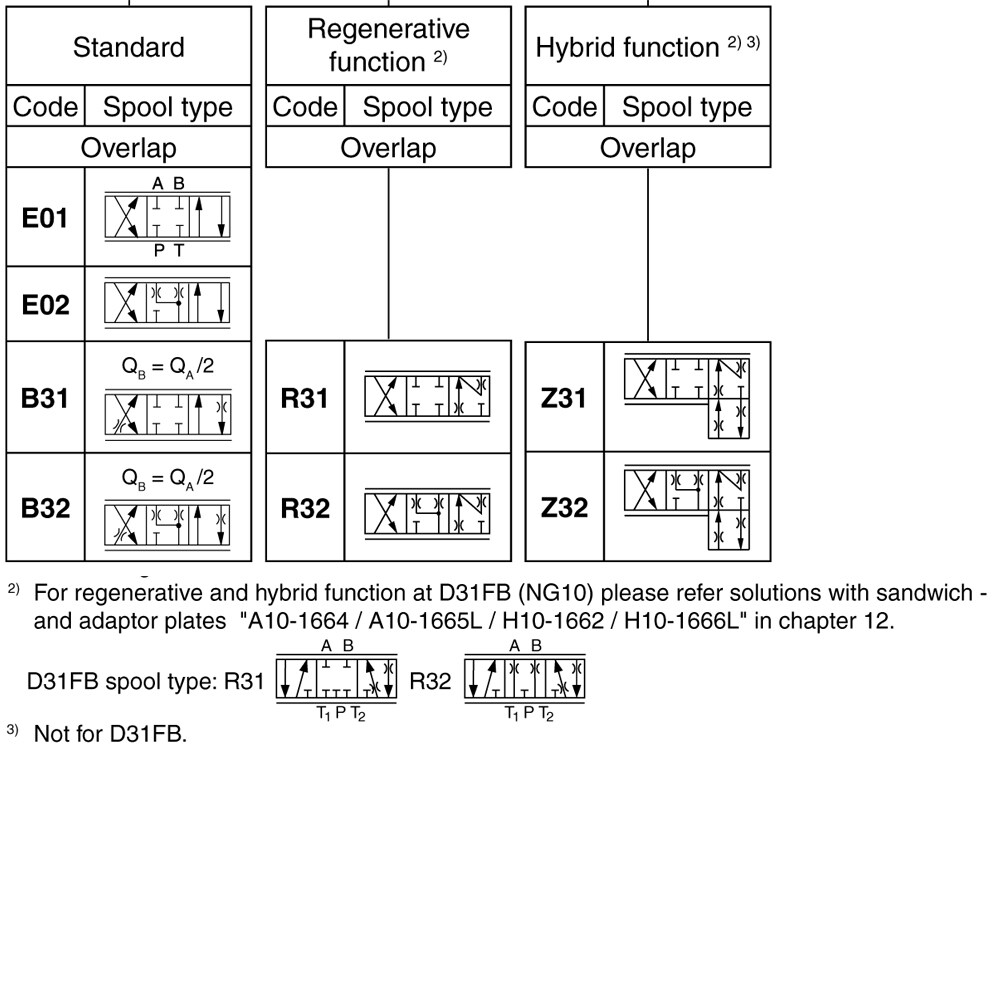

| Kod suwaka | E01 |
| Położenie suwaka | Sterowanie w pozycji a lub b |
| Technologia | Hydraulika |
| Wersja zaworu | Wyłącznik kontrolny (krańcowy) |
| Typ zaworu | Zawór proporcjonalny DC |
| Zmienność punktu otwarcia | ustawione na 10% sygnału zadanego |
| Odporność na wibracje | 10 Sinus 5...2000 Hz wg IEC 68-2-6, 10 (RMS) Szum losowy 20...2000 Hz wg IEC 68-2-36, 15 Wstrząsy wg IEC 68-2-27 g |
| Waga | 12.6 kg |
