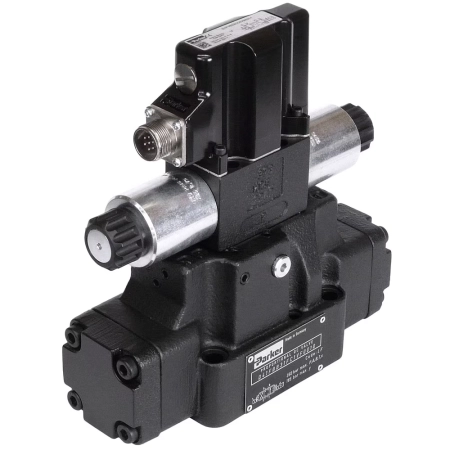

Rozdzielacz proporcjonalny D41FB - suwak R32, ±10 V, pilot wewn. (NG16) D41FBR32FC4NF00
Rozdzielacz proporcjonalny Parker D41FB OBE, NG16 (CETOP 07), z elektroniką pokładową. Przepływ 200 l/min, ciśnienie robocze do 350 bar, suwak R32, uszczelnienia NBR.
Dostępność: Na zamówienie
Koszt wysyłki: od 15,00 zł
Numer katalogowy: D41FBR32FC4NF00
Kod producenta: D41FBR32FC4NF00
Stan magazynowy:
Waga: 12,60 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)

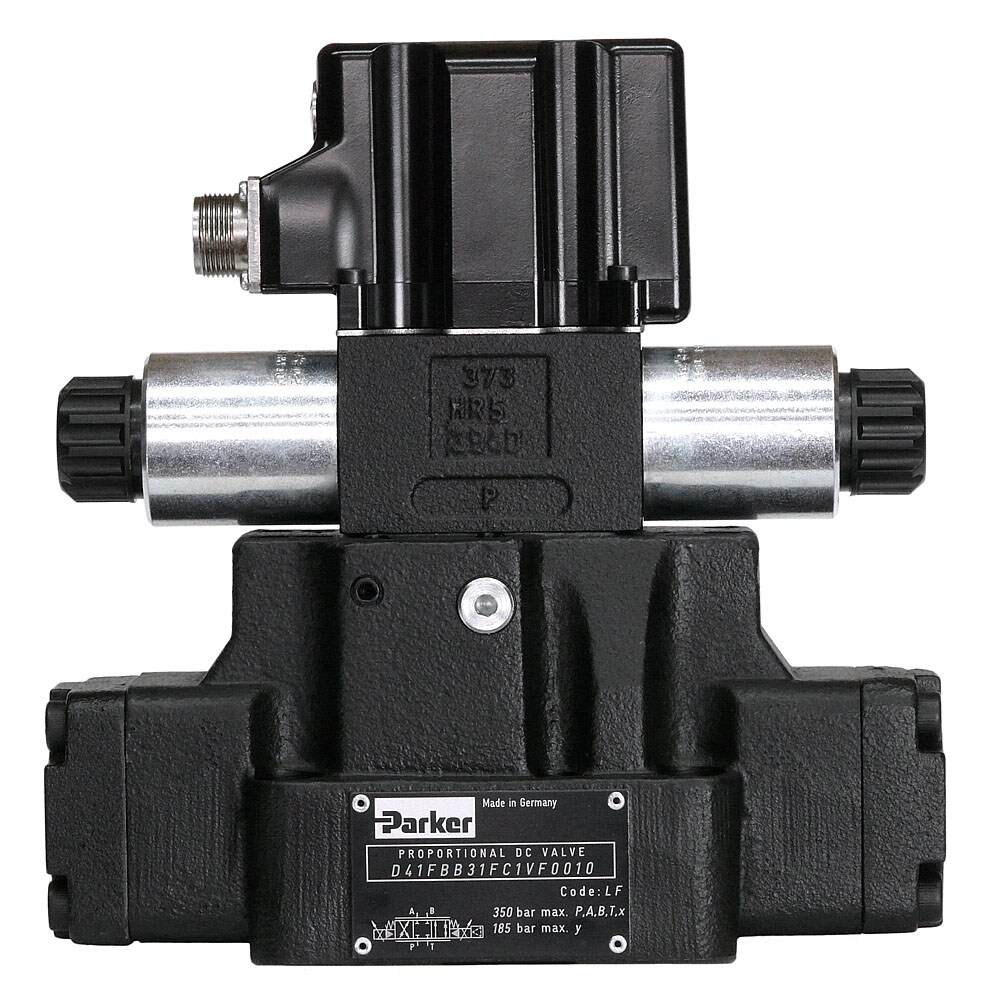

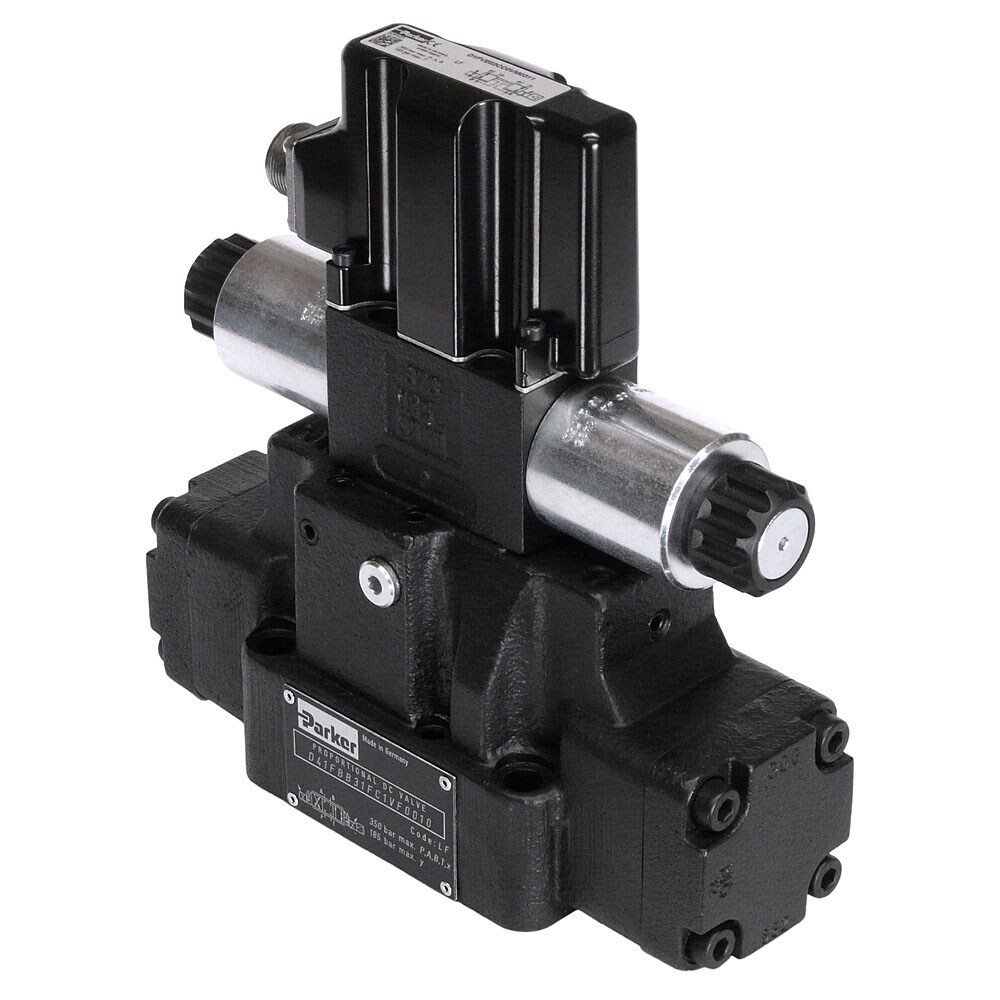

Rozdzielacz proporcjonalny D41FB OBE firmy Parker to sterowany pilotowo zawór w wielkości NG16 (CETOP 07) z wbudowaną elektroniką pokładową (OBE). Należy do serii D*1FB o standardowej wydajności, która wyróżnia się progresywną charakterystyką przepływu, pozwalającą na czułą regulację natężenia przepływu. Wersja z kodem suwaka R32 i uszczelnieniami NBR osiąga przepływ 200 l/min przy maksymalnym ciśnieniu roboczym 350 bar.
Zawory serii D*1FB OBE pracują ze sprzężeniem zwrotnym barometrycznym stopnia głównego do zaworu pilotowego redukcyjnego. Ciśnienie sterujące wynoszące 25 bar zapewnia duże przepływy przy maksymalnej stabilności. Cyfrowa elektronika pokładowa znajduje się w wytrzymałej metalowej obudowie (IP65), dzięki czemu zawór może pracować w trudnych warunkach środowiskowych. Wartości nominalne są ustawione fabrycznie, a parametry zaworu można edytować w popularnym oprogramowaniu ProPxD. Przewód do złącza szeregowego RS232 jest dostępny jako akcesorium.
Zawór jest przeznaczony do montażu na płycie przyłączeniowej zgodnie z normami DIN 24340 / ISO 4401 / CETOP RP121 / NFPA. Sygnał sterujący to 0 - ±10 V, zasilanie 18 - 30 VDC, a czas odpowiedzi wynosi 75 ms przy histerezie poniżej 5 %. Korpus wykonano z żeliwa, masa zaworu to 12,6 kg.
Zastosowanie
Zawory serii D*1FB OBE stosuje się w przemyśle, w obrabiarkach oraz w przetwórstwie gumy i opon. Typowe zastosowania to obrabiarki, prasy ogólnego przeznaczenia oraz prasy do opon.
Zalety
- Sprawdzona konstrukcja, zapewniająca niezawodną i długą pracę
- Progresywna charakterystyka przepływu - czuła regulacja natężenia przepływu
- Duża przepustowość: 200 l/min przy optymalnej sprawności w stosunku do wielkości zaworu
- Maksymalne ciśnienie robocze 350 bar
- Cyfrowa elektronika pokładowa w metalowej obudowie IP65, odporna na trudne warunki
- Parametry edytowalne w oprogramowaniu ProPxD
- Bardzo dobry stosunek ceny do możliwości i krótki czas dostawy

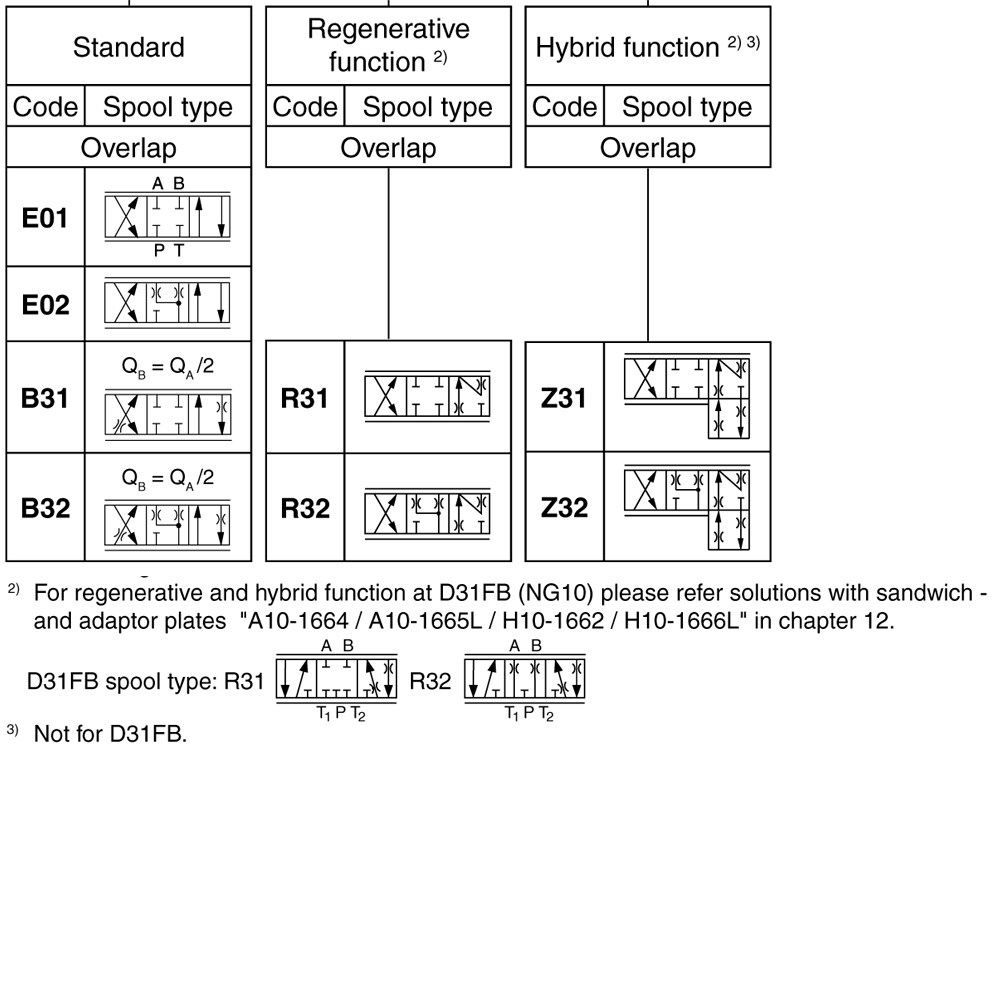

- W serii dostępne opcje: monitorowanie pozycji środkowej, regeneracja w linii A (oszczędność energii w siłownikach różnicowych) oraz wersja hybrydowa przełączana między trybem regeneracji a standardowym
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Proporcjonalny, elektromagnetyczny |
| Zastosowanie | Hydraulika przemysłowa |
| Materiał korpusu | Żeliwo |
| Marka | Parker |
| Typ połączenia | 6 + PE |
| Dywizja | Dywizja Systemów Przemysłowych Europa |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Typ elektroniki | Zabudowana |
| Skuteczność filtracji | ISO 4406; 18/16/13 |
| Kierunek przepływu | 0 - +10 V = P-B |
| Natężenie przepływu | 200 L/min |
| Natężenie przepływu | 200.0 L/min |
| Rodzaj cieczy roboczej | Woda-glikol wg DIN 51524...535, olej hydrauliczny wg DIN 51524...535 |
| Funkcja | 3-drogowy |
| Histereza | < 5 % |
| Stopień ochrony IP | IP65 zgodnie z EN 60529 |
| Wielkość przecieku | 200.0 ml/min |
| Maks. temperatura otoczenia | 60 °C |
| Maks. temperatura cieczy | 60 °C |
| Maks. lepkość kinematyczna | 400 cSt |
| Maks. ciśnienie robocze | 350 bar |
| Maks. temperatura pracy | 60 °C |
| Maks. ciśnienie sterujące (pilotowe) | 350 bar |
| Medium robocze | Olej hydrauliczny |
| Min. temperatura otoczenia | -20 °C |
| Min. temperatura cieczy | -25.0 °C |
| Min. lepkość kinematyczna | 20 cSt |
| Min. temperatura pracy | -20 °C |
| Min. ciśnienie sterujące (pilotowe) | 30 + T/Y bar |
| Pozycja montażu | Bez ograniczeń |
| Sposób montażu | DIN 24340 / ISO 4401 / CETOP RP121 / NFPA |
| Typ montażu | Płyta przyłączeniowa |
| Typ działania | Pilotowe (sterowanie wstępne) |
| Lokalizacja wejścia/spustu sterowania pilotowego | Wewnętrzne/wewnętrzne |
| Przyłącze | NG16 / CETOP 07 |
| Napięcie zasilania | 18 do 30 VDC, tętnienia < 5% eff., bez przepięć |
| Seria produktu | Zawór proporcjonalny DC |
| Czas reakcji | 75.0 ms |
| Materiał uszczelnień | NBR |
| Sygnał wejściowy | 0 - ±10 V |
| Kod suwaka | R32 |
| Położenie suwaka | Sterowanie w pozycji a lub b |
| Technologia | Hydraulika |
| Wersja zaworu | Standardowa |
| Typ zaworu | Zawór proporcjonalny DC |
| Zmienność punktu otwarcia | ustawione na 10% sygnału zadanego |
| Odporność na wibracje | 10 Sinus 5...2000 Hz wg IEC 68-2-6, 10 (RMS) Szum losowy 20...2000 Hz wg IEC 68-2-36, 15 Wstrząsy wg IEC 68-2-27 g |
| Waga | 12.6 kg |
