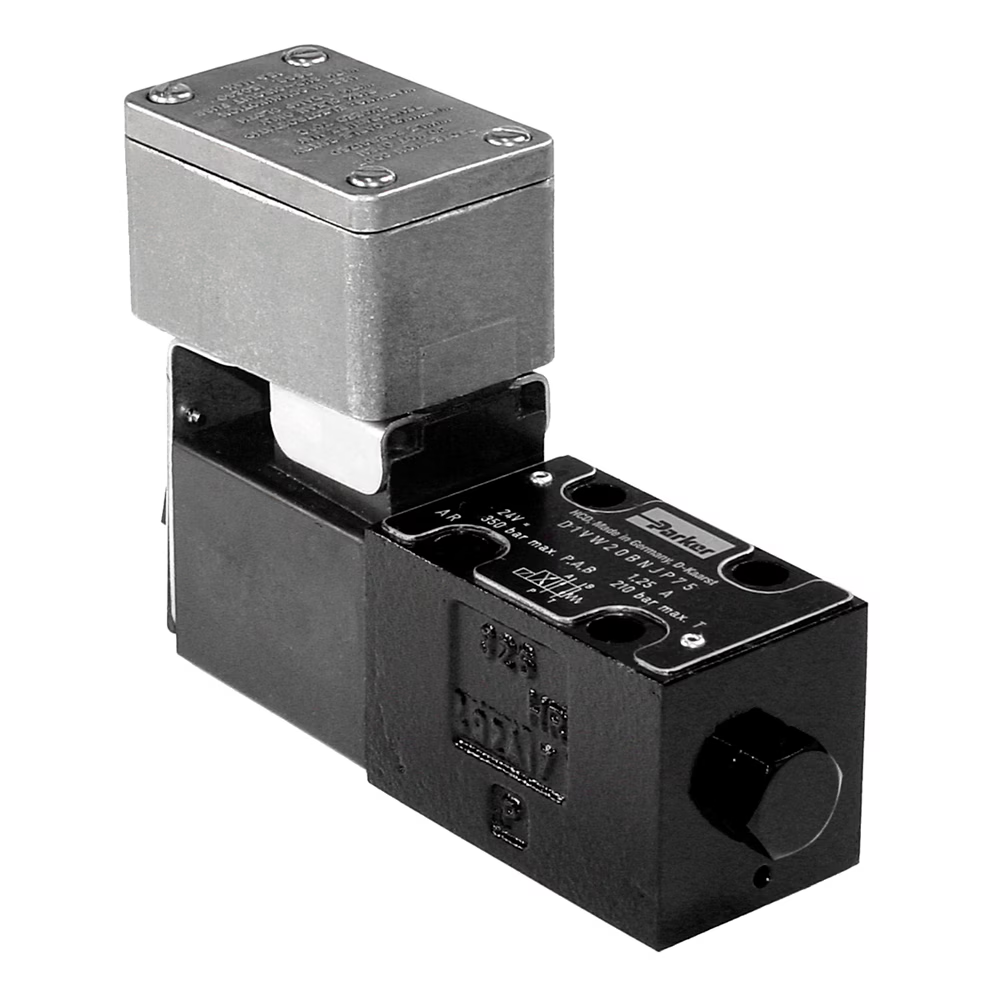

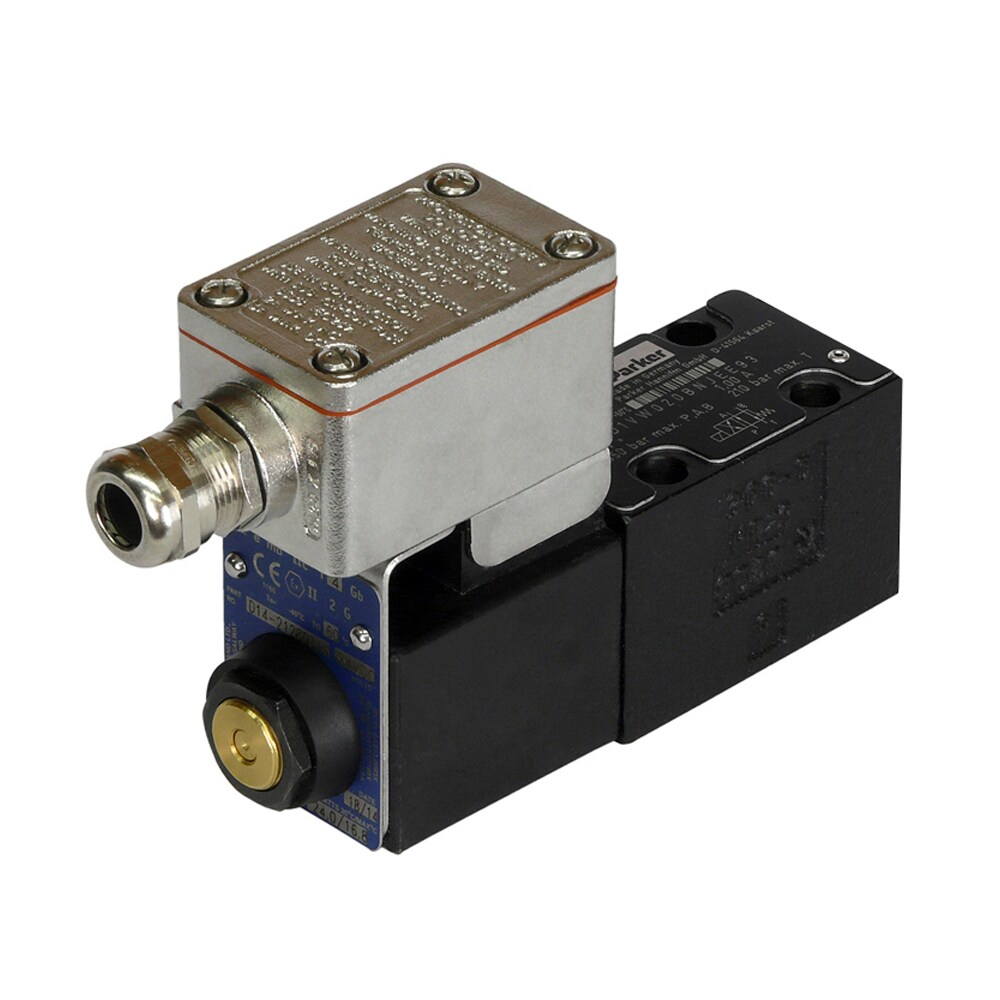

Rozdzielacz D1VW przeciwwybuchowy - suwak 002F (2 poz.), NBR, IECEx (NG06, CETOP 03) D1VW002FNJEE
Rozdzielacz D1VW*EE NG06 (CETOP 03) - wersja przeciwwybuchowa ATEX/IECEx, przepływ do 80 l/min, ciśnienie maks. 350 bar.
Dostępność: Na zamówienie
Koszt wysyłki: od 9,00 zł
Numer katalogowy: D1VW002FNJEE
Kod producenta: D1VW002FNJEE
Stan magazynowy:
Waga: 1,80 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)
Rozdzielacz kierunkowy D1VW w wielkości NG06 (CETOP 03 / NFPA D03) to zawór typu on/off zapewniający wysokie parametry funkcjonalne przy jednocześnie bardzo niskim, energooszczędnym spadku ciśnienia. Dzięki zoptymalizowanym kanałom przepływowym osiąga przepływ do 80 l/min przy maksymalnym ciśnieniu 350 bar.
Szeroki wybór suwaków i opcji pozwala na zaprojektowanie praktycznie nieograniczonej liczby układów hydraulicznych. Zawór dostępny jest z opcją soft shift, zapewniającą płynne przełączanie - dodatkowa dysza w kotwicy elektromagnesu tłumi czas przełączania.
Wariant D1VW*EE bazuje na standardowej serii D1VW, ale wyposażony jest w cewki przeciwwybuchowe. Zawór posiada certyfikat ATEX w klasie ochrony przeciwwybuchowej Ex e mb II T4 Gb (strefy 1 i 2) oraz cewki zgodne z normą IECEx dla klasy urządzeń 2 G. Wszystkie cewki przeciwwybuchowe wykonane są w technologii DC - wersje na zasilanie AC pracują z wbudowanym prostownikiem.
Zastosowanie
Zawór przeznaczony jest do zastosowań przemysłowych, w tym do ogólnych układów hydrauliki przemysłowej wymagających certyfikowanej ochrony przeciwwybuchowej.
Zalety
- Kompaktowa, sprawdzona konstrukcja odzwierciedlająca wieloletnie doświadczenie Parkera w hydraulice
- Szeroki wybór suwaków - pasuje do wszystkich typów układów hydraulicznych
- Najkrótszy czas realizacji - brak konieczności magazynowania
- Opcjonalny soft shift zapewniający płynne przełączanie
- Opcjonalny ręczny override
- Certyfikacja przeciwwybuchowa ATEX i IECEx
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Elektromagnetyczne |
| Materiał korpusu | Żeliwo |
| Typ połączenia | Wykonanie przeciwwybuchowe z dławikami kablowymi |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Rodzaj cieczy roboczej | Woda-glikol |
| Funkcja | 3-drogowy |
| Napięcie zasilania | 24 VDC |
| Oznaczenie | Standardowa |
| Maks. natężenie przepływu | 60 L/min |
| Maks. ciśnienie robocze | 350 bar |
| Maks. temperatura pracy | 60 °C |
| Min. temperatura pracy | -20 °C |
| Pozycja montażu | Bez ograniczeń, zalecana pozioma |
| Typ montażu | Płyta przyłączeniowa |
| Typ działania | Bezpośrednie |
| Przyłącze | NG06 / CETOP 03 |
| Seria produktu | Kierunkowy zawór sterujący |
| Materiał uszczelnień | NBR |
| Materiał uszczelnień | FPM |
| Wersja cewki elektromagnetycznej | Cewki przeciwwybuchowe Ex e mb II T4Gb, zgodność z IECEx |

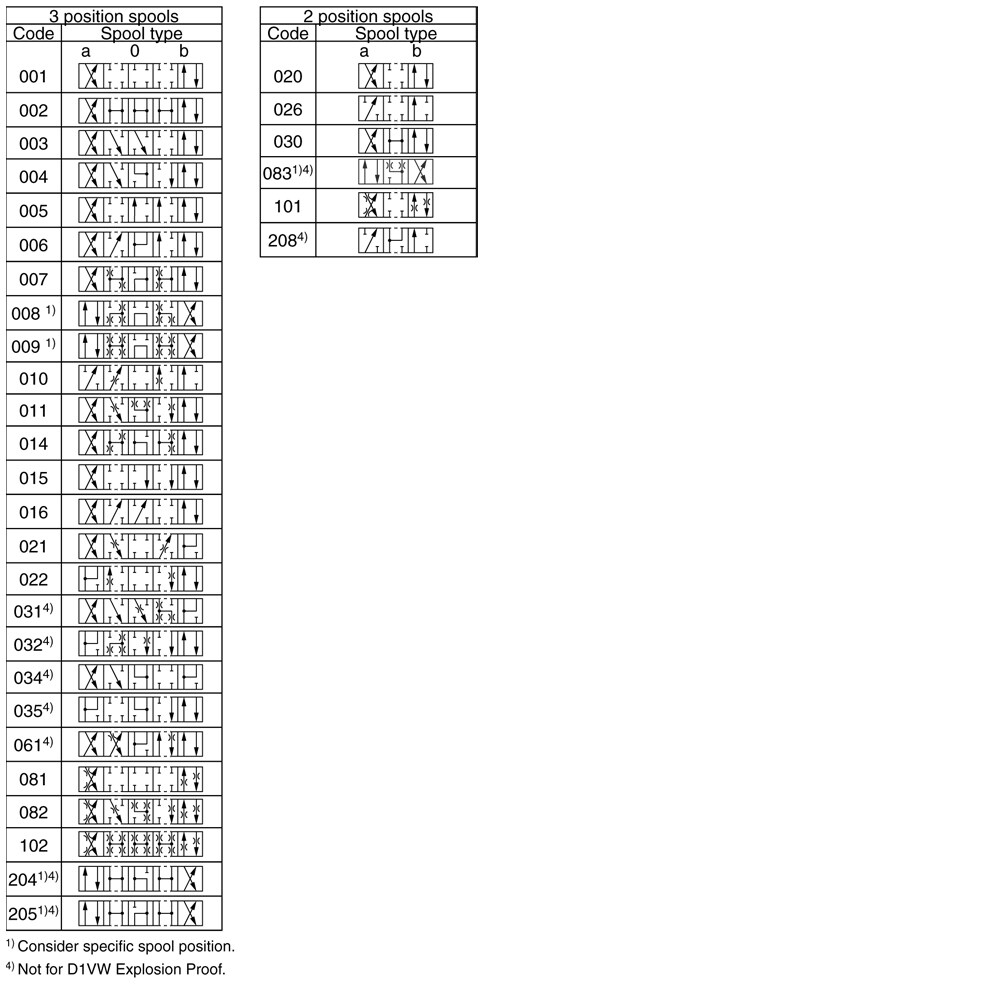

| Kod suwaka | 002 |
| Położenie suwaka | 2 pozycje, sterowanie w pozycji 0, sprężynowy powrót do pozycji b |
| Waga | 1.8 kg |
Literatura i materiały referencyjne
- KATALOG - Rozdzielacz, seria D1VW (Europa i Azja)
- INSTRUKCJA OBSŁUGI - Rozdzielacz, seria D1VW*EE (ATEX), seria konstrukcyjna 92
- SKRÓCONA INSTRUKCJA OBSŁUGI - Rozdzielacze IECEx sterowane bezpośrednio i pilotem
- KATALOG - Rozdzielacz, seria D1VW w wykonaniu przeciwwybuchowym (Europa i Azja)
- INSTRUKCJA OBSŁUGI - Rozdzielacz, seria D1VW*EE (ATEX), seria konstrukcyjna 93
